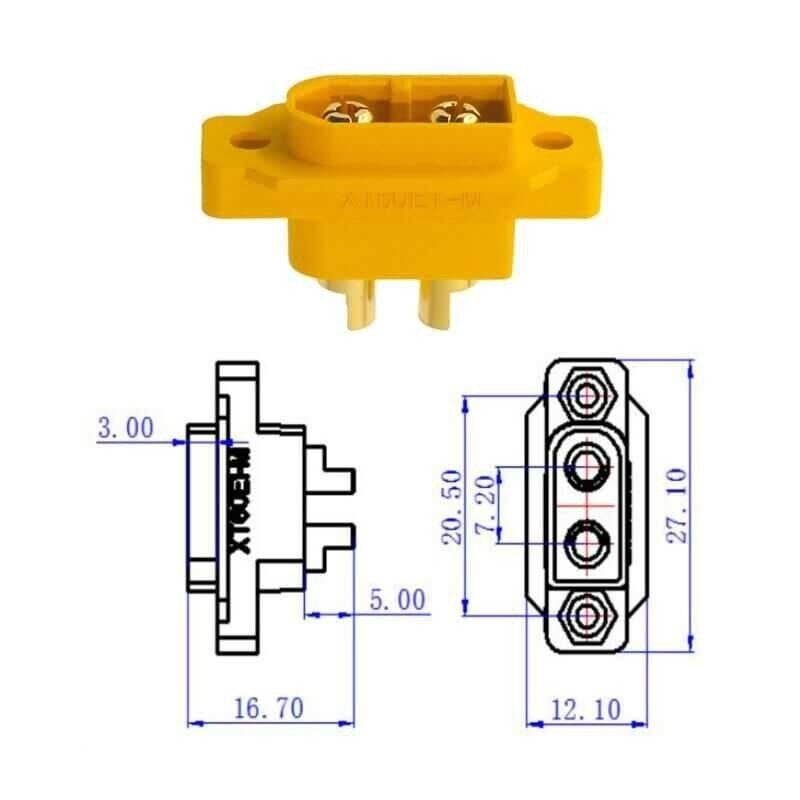

XT60E-M Panel Tipi Erkek Konnektör - XT60

XT60E-M, Amass XT60 konnektör ailesinin panel tipi (şasi montajlı) erkek pimli versiyonudur. Standart kablo ucu XT60 konnektörlerin aksine, doğrudan bir muhafaza kutusu, pil bölmesi, güç dağıtım kartı veya robot şasisi üzerine vidalanarak sabitlenir; böylece dışarıdan gelen standart bir XT60 dişi konnektör, panel üzerindeki bu erkek pime doğrudan takılıp çıkarılabilir. Gövdenin arka tarafında kalan iki pime lehimle iç devrenin kabloları bağlanırken, ön yüzdeki asimetrik gövde profili pilin veya güç kaynağının yanlış kutupla takılmasını fiziksel olarak engeller. Altın kaplamalı kontakları ve düşük geçiş direnci sayesinde, özellikle pil paketleri, hız kontrol ünitesi (ESC) girişleri ve güç dağıtım panolarında sabit, ayrılabilir bir güç bağlantı noktası oluşturmak için tercih edilir. Kablo ucuna monte edilen sıradan XT60 konnektörlerin zamanla lehim noktasında yorulup kopmasına karşın, panel tipi montaj konnektörü doğrudan sert bir yüzeye sabitlediği için mekanik stresi büyük ölçüde ortadan kaldırır ve tekrar tekrar pil takıp çıkaran uygulamalarda daha uzun ömürlü bir çözüm sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Panele doğrudan vidalanarak sabitlenir, böylece kablo ucunda sarkan bir konnektör yerine muhafaza üzerinde sabit bir güç girişi/çıkışı noktası oluşturur.
• Erkek pim yapısı sayesinde dış taraftan gelen standart bir XT60 dişi konnektörlü kablo, panele doğrudan takılıp çıkarılabilir.
• Altın kaplamalı kontak pimleri düşük geçiş direnci sağlayarak yüksek akım çekilen hatlarda ısınmayı azaltır.
• Asimetrik gövde tasarımı, pilin veya güç kaynağının yanlış kutupla bağlanmasını fiziksel olarak imkansız hale getirir.
• Naylon gövde malzemesi darbelere ve günlük kullanım yıpranmasına karşı dayanıklı bir yapı sunar.
• Standart XT60 ailesiyle tam uyumlu olduğu için piyasada yaygın bulunan hazır XT60 kablo ve dişi konnektörlerle doğrudan çalışır.
• Panel montajlı yapısı, konnektör üzerindeki lehim noktalarına binen mekanik yükü azaltarak zamanla oluşabilecek kablo kopmalarını önler.
• Tek yönde takılacak şekilde kılavuzlanmış gövde profili, karanlıkta veya dar alanda çalışırken bile konnektörün ters bağlanma riskini azaltır.

Kullanım Alanları

• Bir pil şarj istasyonu kutusunun dış yüzeyine monte edilip, kutu her açılıp kapanmadan LiPo pil paketinin dışarıdan şarj cihazına doğrudan bağlanmasını sağlamak.
• RC araç veya drone gövdesinde ana pil girişini şasi üzerine sabitleyerek, uçuş veya sürüş arası pil değişimini tek hamlede, iç kabloya dokunmadan yapılabilir hale getirmek.
• Güç dağıtım kartı (PDB) içeren bir robot şasisinde, dış güç kaynağının kutunun içine kablo geçirmeden, panel üzerinden güvenli şekilde bağlanmasını sağlamak.
• 3D baskı bir muhafaza içine yerleştirilen bir DC-DC dönüştürücünün veya güç kaynağı devresinin ana girişini kutunun dış yüzeyine, kullanıcının erişebileceği bir noktaya taşımak.
• Test masasında sık sık pil değiştirilen bir prototip elektronik projede, iç lehim noktalarını her seferinde yormadan hızlı pil takma/çıkarma imkanı sağlamak.
• Güneş paneli şarj kontrol cihazı kutusunun üzerine monte edilerek panel kablosunun kutuya sabit, dayanıklı ve tekrar sökülüp takılabilir bir noktadan girmesini sağlamak.
• Arduino veya benzeri denetleyici tabanlı bir güç kaynağı kutusunda ana besleme girişini dış yüzeyden kolayca erişilebilir ve değiştirilebilir hale getirmek.
• Bir robotik kol veya mobil robot platformunun akü yuvasında, aküyü sökmeden önce ana güç bağlantısını panel üzerinden hızlıca kesip bağlamak.

Bağlantı ve Kullanım

Panel tipi montaj için önce konnektörün oturacağı yüzeyde uygun ölçüde bir delik açılır ve gövde bu deliğe geçirilerek iki yan vida deliğinden panele sabitlenir. Gövdenin arka tarafında kalan iki erkek pime, devrenin veya pil hattının artı ve eksi uçları lehimle bağlanır; panel tarafında pin dizilimi sabit olduğu için artı ve eksi hatların karıştırılmamasına dikkat edilmelidir. Panelin dış yüzünde kalan pimlere ise standart bir XT60 dişi konnektörü içeren kablo doğrudan takılıp çıkarılabilir. Lehim işlemi sırasında pimlere yeterli ısı hızlı ve temiz şekilde uygulanmalı, ısının uzun süre gövdeye temas etmesinden kaçınılmalıdır. Montaj tamamlandıktan sonra devreye enerji vermeden önce multimetre ile artı ve eksi hatlar arasında kısa devre olup olmadığının kontrol edilmesi, hem lehim hem de montaj sırasında oluşabilecek hataların erken fark edilmesini sağlar. Vida ile sabitleme yapılırken gövdenin panele tam oturduğundan ve pimlerin panel yüzeyine dik konumda kaldığından emin olunmalıdır; eğik duran bir gövde, dişi konnektörün takılıp çıkarılmasını zorlaştırabilir.

Paket İçeriği

• 1 adet XT60E-M panel tipi erkek konnektör gövdesi
• Gövde üzerinde hazır bulunan 2 adet erkek kontak pimi

Dikkat Edilmesi Gerekenler

• Lehim yaparken pimlere aşırı ısı uygulanmamalıdır; uzun süreli ısıtma plastik gövdenin yumuşayıp deforme olmasına yol açabilir.
• Artı ve eksi bağlantıların karıştırılmaması için panel arkasından lehim yapılırken pin sırası mutlaka kontrol edilmelidir.
• Üzerinde yazan 60A değeri üretici anma değeridir; sürekli yüksek akım çeken uygulamalarda kullanılan kablonun kesiti ve konnektörün ısınma davranışı ayrıca değerlendirilmelidir.
• Panel üzerine montaj için açılan delik ölçüsü gövdeye tam oturacak şekilde hassas açılmalıdır, aksi halde konnektör panelde oynayabilir veya sabit durmayabilir.
• Kontakların uzun ömürlü çalışması için pimlerin nemden ve tozdan korunması, dış ortamda kullanılacaksa ek koruma önlemi alınması önerilir; bu tip panel konnektörleri genellikle su/toz geçirmezlik (IP) sertifikası taşımaz.
• Yalnızca uyumlu dişi XT60 konnektörlerle kullanılmalı, farklı ölçüdeki veya farklı seriden konnektörler zorlanarak takılmaya çalışılmamalıdır.
• Panelin monte edileceği yüzeyin kalınlığı ve delik çapı önceden ölçülmeli, konnektörün gövdesiyle vida delikleri arasındaki mesafe uyumsuzsa montajdan önce uygun bir şablon çıkarılmalıdır.
