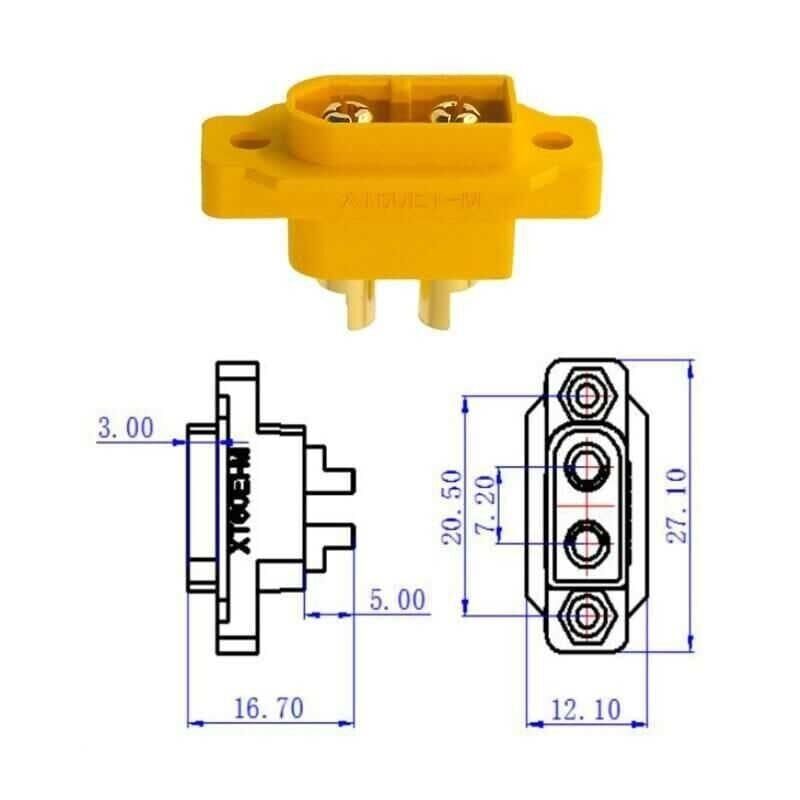

XT60E-M Panel Tipi Erkek Konnektör - XT60 Amass

XT60E-M, Amass firmasının XT60 konnektör ailesinin panel montaj tipi erkek versiyonudur. Standart kablo uçlu XT60 fişlerinden farklı olarak bir kutu, muhafaza veya devre paneline sabitlenecek şekilde tasarlanmıştır; erkek pim ucu panelin dış yüzeyine bakar, gövdenin arka tarafında kalan lehim noktalarına ise güç kablosu bağlanır. Bu yapı sayesinde bir akü kutusu, güç dağıtım panosu veya cihaz gövdesi üzerinde sabit bir şarj/güç girişi oluşturmak, konnektörü her seferinde kabloyla birlikte taşımadan mümkün hale gelir; kullanıcı sadece dişi XT60 fişi panel üzerindeki bu sabit noktaya takıp çıkarır. Altın kaplamalı kontakları, yüksek akım taşıma kapasitesi ve XT60 ailesinin karakteristik ters takma koruması sayesinde RC pil paketlerinden robotik güç dağıtım hatlarına, DIY akü kutularından güneş enerjisi sistemlerine kadar geniş bir DC güç uygulaması yelpazesinde tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Panel/şasi montajına uygun gövde yapısı sayesinde konnektör, kablo ucunda değil doğrudan bir kutunun veya panelin dış yüzeyinde sabit biçimde konumlanır, böylece bağlantı noktası kalıcı bir güç girişine dönüşür.
• Erkek pim yapısı, standart dişi XT60 fişlerle ve kablo uçlu XT60 konnektör setleriyle doğrudan eşleşir; farklı bir adaptör veya dönüştürücü parçaya ihtiyaç duymadan mevcut XT60 aksesuarlarıyla uyumlu çalışır.
• Altın kaplamalı kontak pimleri, bakır alaşımı gövdeye göre daha düşük geçiş direnci sağlayarak yüksek akım geçişlerinde ısınmayı ve enerji kaybını azaltır, ayrıca oksitlenmeye karşı daha uzun ömürlü bir temas yüzeyi sunar.
• 60A sınıfı akım kapasitesi sayesinde çok hücreli LiPo paketlerinden fırçasız motor sürücülerine (ESC) kadar yüksek güçlü DC devrelerde güvenle kullanılabilir, tek bir konnektör üzerinden yüksek akımlı bir hattı taşıyabilir.
• Alev yürütmeyen naylon gövde, tekrarlanan tak-çıkar kullanımına, mekanik strese ve DC güç uygulamalarında oluşan ısınmaya karşı dayanıklı bir yapı sunar.
• Sarı gövde XT serisinin standart rengidir; XT30/XT60/XT90 aynı renk olduğu için ayrım renkten değil gövde ve pim ölçüsünden yapılır.
• Arka taraftaki açık lehim noktaları, farklı kesitte güç kablolarının doğrudan konnektöre lehimlenmesine imkan tanır ve montajı özel bir konnektör presleme aletine ihtiyaç duymadan yapılabilir hale getirir.

Kullanım Alanları

• Bir LiPo akü kutusunun dış yüzeyine sabit şarj/deşarj girişi oluşturmak için panele monte edilen sabit XT60 soketi olarak kullanmak; kullanıcı kutuyu açmadan dışarıdan şarj cihazını takıp çıkarabilir.
• Drone veya RC araç gövdesinde pil bölmesinin dışına çıkan, dişi XT60 fişle eşleşen sabit bir güç girişi/çıkışı noktası oluşturmak, böylece pil değişiminde konnektöre her seferinde yeniden erişmek gerekmez.
• Güç dağıtım panosu veya akım/gerilim test cihazının ön yüzüne sabit bir XT60 giriş noktası eklemek; cihazın iç kablolaması sabit kalırken dış bağlantı panelden yapılır.
• DIY 12V/24V akü kutusu üzerinde harici cihazların hızlı bağlanıp ayrılabileceği bir çıkış konnektörü oluşturmak, örneğin taşınabilir güç istasyonu veya yedek akü ünitesi projelerinde.
• Güneş paneli şarj kontrolcüsü kutusunun dış yüzeyine, panelden gelen DC hattı için sabit bir giriş konnektörü monte etmek, kutunun içini açmadan panel kablosunu bağlayıp sökebilmek.
• Robotik platformlarda batarya ile ana güç dağıtım kartı arasına, gövdeye sabitlenmiş ayrılabilir bir ara bağlantı noktası eklemek; bakım sırasında ana güç hattını tek bir noktadan hızlıca ayırabilmek.
• Elektrikli araç/bisiklet gibi projelerde motor sürücü kutusunun dışına, batarya paketine bağlanacak sabit bir XT60 girişi yerleştirmek.

Bağlantı ve Kullanım

XT60E-M, panelin önceden açılmış standart XT60 montaj deliğine arka taraftan geçirilip gövde üzerindeki montaj deliklerinden vida ile sabitlenir; erkek pimler panelin dış yüzeyinde kalarak dişi XT60 fişle eşleşmeye hazır hale gelir. Gövdenin iç (arka) tarafında bulunan iki ayrı lehim noktasından pozitif hat kırmızı, negatif hat siyah kabloya lehimlenir; lehim yapılırken pimler arasında köprü oluşmaması için kablo uçları uygun boyda kesilip izole edilmelidir. Polarite, gövde üzerinde işaretli + ve - lehim noktalarına doğru kablonun lehimlenmesiyle belirlenir; asimetrik "D" kesitli gövde şekli yalnızca dişi fişin ters yönde takılmasını engeller, hatalı lehimden kaynaklanan ters polariteyi önlemez. Lehimden önce gövdedeki + / - işaretleri mutlaka kontrol edilmelidir. Montaj ve lehim işlemleri tamamlandıktan sonra dış tarafa bakan erkek uç, standart bir dişi XT60 fiş veya kablo uçlu XT60 konnektör seti ile doğrudan takılıp çıkarılabilir, ek bir adaptöre gerek kalmaz.

Paket İçeriği

• 1 adet XT60E-M panel tipi erkek konnektör
• Ürün tek parça gövde olarak paketlenir; güç kablosu, pabuç veya ek sabitleme aksesuarı dahil değildir

Dikkat Edilmesi Gerekenler

• Panel montaj deliğinin ölçüsü ve şekli XT60E gövdesine uygun olmalıdır; farklı ölçüdeki veya yuvarlak/asimetrik olmayan bir delikte konnektör sıkı oturmayabilir ya da hiç geçmeyebilir.
• Lehim işlemi sırasında iki pim arasında lehim köprüsü oluşmamasına dikkat edilmelidir; kısa devre yüksek akımlı bir hatta ciddi hasara, aşırı ısınmaya hatta yangına yol açabilir.
• Gerçekleşen akım kapasitesi yalnızca konnektöre değil, kullanılan kablonun kesitine ve lehim bağlantısının kalitesine de bağlıdır; ince kablo veya zayıf lehim gerçek kapasiteyi konnektörün nominal değerinin altına düşürür.
• Konnektörde ayrı bir mekanik kilit dili bulunmadığından, titreşimin yoğun olduğu uygulamalarda (drone, araç gibi) dişi fişin yerinden çıkmaması için ek bir sabitleme bandı veya kilitleme aparatı kullanılması önerilir.
• Yüksek akım altında uzun süre çalışan konnektörlerde ısınma görülebileceği için havalandırması zayıf kapalı kutularda sürekli yük altında sıcaklık kontrolü yapılması önerilir.
• Kablolama ve montaj işlemleri, kısa devre ve elektrik çarpması riskini önlemek amacıyla devre enerjisiz durumdayken yapılmalıdır; özellikle çok hücreli pil paketlerine bağlanacaksa çalışma öncesi pilin tam olarak ayrıldığından emin olunmalıdır.
