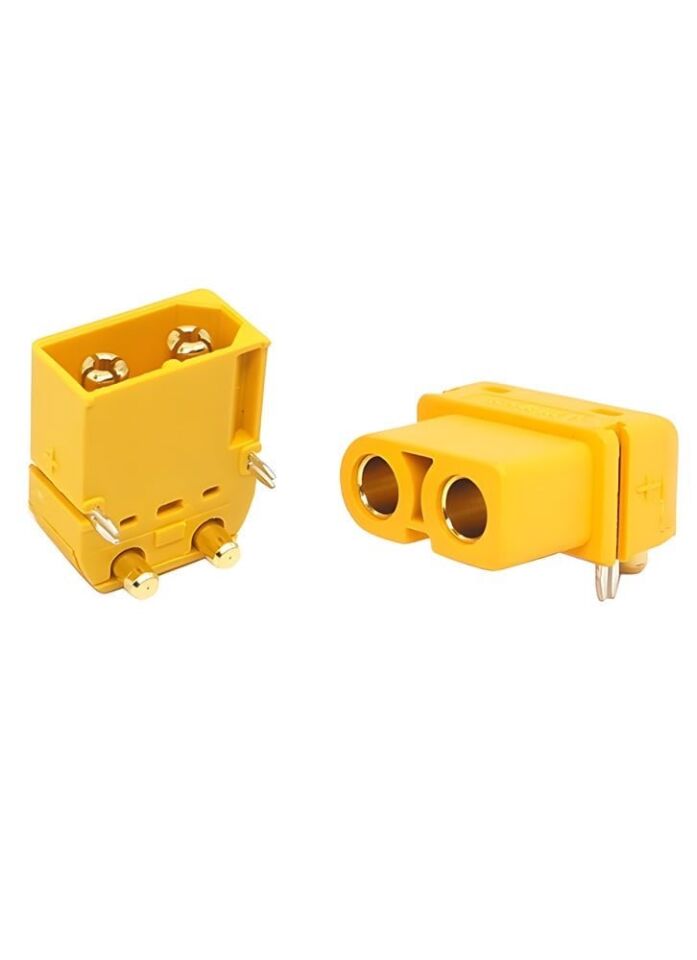

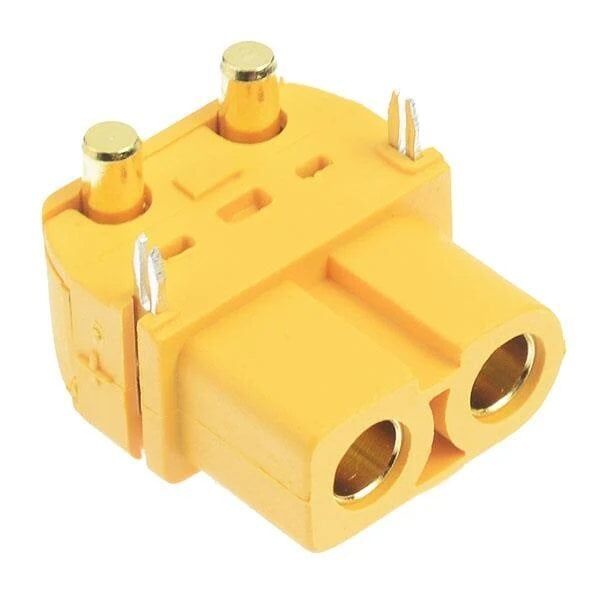

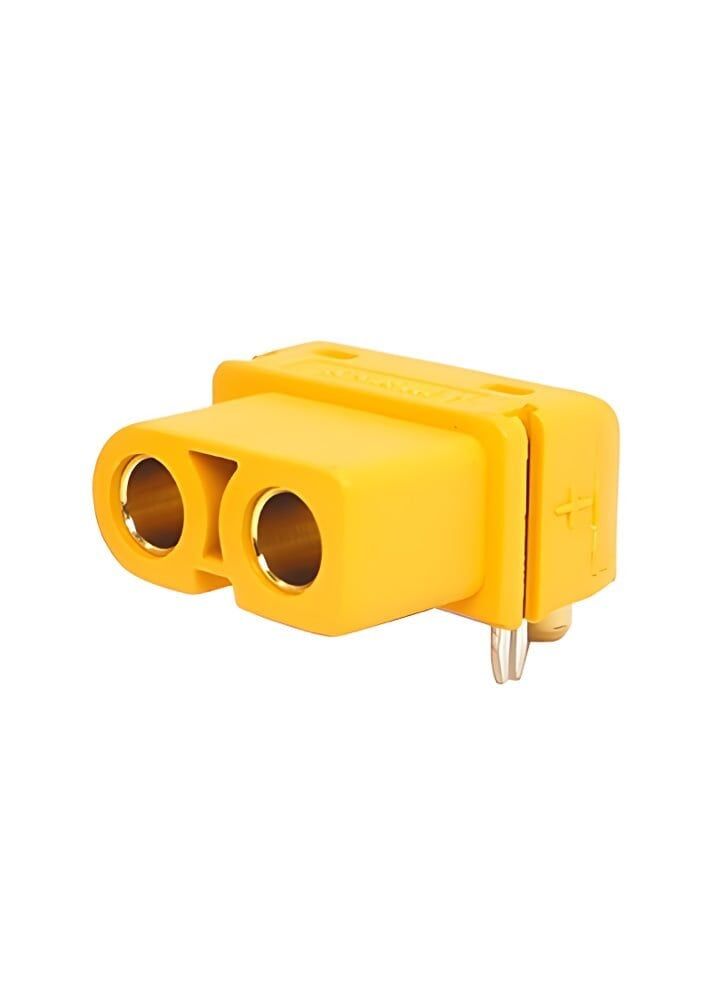

XT60PW 90 Derece PCB Montaj Tip Dişi Konnektör - XT60 Amass

XT60PW, Amass firmasının ürettiği ve dünya çapında elektronik/RC sektöründe yaygın şekilde tercih edilen XT60 konnektör ailesinin baskı devre kartı (PCB) üzerine doğrudan montaj için geliştirilmiş özel versiyonudur. Standart XT60'ın kablo ucuna sıkıştırılan pin yapısının aksine, bu üründe iki lehim pimi doğrudan karta oturacak şekilde tasarlanmıştır ve gövde 90 derece açılı olduğundan kablo/fiş çıkışı karta paralel yönde durur; bu da düşük profilli, yatay bir yerleşim sağlar. Elektriksel arayüz standart XT60 erkek fişleriyle birebir uyumlu olduğundan, piyasada bulunan hazır XT60 uçlu pil ve kablo setleriyle doğrudan kullanılabilir. Ürün, güç dağıtım kartları, ESC devreleri, şarj modülleri ve batarya girişi bulunan diğer elektronik kartlarda pil bağlantı noktası oluşturmak amacıyla tasarlanmıştır. Klasik kablo uçlu XT60 konnektörlerde karşılaşılan lehim-ısı daralan hortum işçiliği yerine, bu PCB tipi konnektör montaj hattında tekrarlanabilir ve mekanik olarak daha sağlam bir bağlantı sunar; seri üretim yapan kart tasarımcıları için de montaj süresini kısaltan bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• 90 derece açılı gövde sayesinde kablo/fiş çıkışı karta paralel yönde durur, bu da özellikle kapak yüksekliği kısıtlı olan kutu içi tasarımlarda yer tasarrufu sağlar.
• İki lehim pimiyle doğrudan baskı devreye sabitlenir; ayrı bir kablo terminaline, konnektör tutucuya veya harici bir montaj aparatına ihtiyaç duyulmadan karta bütünleşik hale gelir.
• Altın kaplamalı kontaklar düşük kontak direnci sunar, bu sayede yüksek akım geçişlerinde bağlantı noktasında oluşan ısınma ve gerilim düşümü azalır.
• Naylon gövde yapısı mekanik darbelere, titreşime ve yüksek çalışma sıcaklıklarına karşı dayanıklıdır, alev yürütmeme özelliğiyle güvenlik marjı sağlar.
• Dişi gövde, karşılık gelen erkek XT60 fişini yalnızca doğru yönde kabul edecek şekilde tasarlandığından yanlış polarite ile bağlantı riski mekanik olarak azaltılmıştır.
• Standart Amass XT60 erkek konnektörleriyle doğrudan elektriksel ve mekanik uyumluluk sunduğundan, piyasada hazır bulunan XT60 uçlu pil kablolarıyla ek adaptöre gerek kalmadan eşleşir.
• 30A sürekli akım kapasitesiyle orta ve yüksek güçlü DC güç hatlarında, tekli hücre gruplarından çok hücreli batarya paketlerine kadar geniş bir kullanım aralığında güvenle görev alabilir.

Kullanım Alanları

• Elektronik hız kontrolcüsü (ESC) kartlarında pil giriş hattının kablo yerine doğrudan karta lehimlenerek sabitlenmesi ve kablo demeti karmaşasının azaltılması.
• Güç dağıtım kartlarında (PDB) ana batarya bağlantı noktası olarak kullanılıp gövdeye entegre, sağlam bir soket sağlanması.
• LiPo veya Li-ion şarj cihazı devre kartlarında pil giriş soketi olarak monte edilerek harici kablolamanın ve ek terminal bloğu ihtiyacının azaltılması.
• Drone ve FPV araçlarının ana güç katında, ağırlık ve hacim kısıtı nedeniyle kablo yerine PCB üzerinden doğrudan pil bağlantısı kurulması.
• Robot kontrol kartlarında batarya giriş noktası oluşturularak titreşim kaynaklı gevşek kablo bağlantılarının ve kontak kesilmelerinin önüne geçilmesi.
• DIY güç kaynağı, güç dönüştürücü veya test düzeneği devrelerinde tekrar tekrar pil takılıp çıkarılan çıkış/giriş konnektörü olarak kullanılması.
• Model araç, model tekne ve benzeri hobi elektroniği ünitelerinde düşük profilli, karta bütünleşik güç girişi sağlanarak gövde içinde yer tasarrufu yapılması.

Bağlantı ve Kullanım

Konnektörün iki lehim pimi, PCB üzerinde önceden tasarlanmış + ve - pedlerine yerleştirilip alttan lehimlenir; 90 derecelik açılı yapı sayesinde konnektörün gövdesi karta yatay şekilde durur ve karşı fiş karta paralel yönden takılır. Karşı tarafta bulunan erkek XT60 fişi (örneğin pil ucundaki fiş), dişi konnektöre yalnızca tek doğru yönde tam oturacak şekilde tasarlanmıştır; bu geometrik kilitlenme ters bağlantı riskini büyük ölçüde azaltır. Lehimleme öncesinde pim aralığının ve delik çapının PCB tasarımıyla uyuştuğu, konnektör gövdesinin karta düz ve boşluksuz oturduğu mutlaka kontrol edilmelidir. Yüksek akım taşıdığı için lehim pedlerinin yeterli genişlikte tutulması, bakır alanının artırılması ve gerekiyorsa pedin her iki yüzeyinden lehim akıtılarak mekanik ve elektriksel bağlantının güçlendirilmesi önerilir. Konnektör karta lehimlendikten sonra dış tarafta kalan disi giriş, herhangi bir ek işlem gerektirmeden doğrudan erkek XT60 fişini kabul eder; bu sayede pil değişimi veya bakım sırasında kart üzerinde tekrar lehim yapmaya gerek kalmadan hızlı bağlantı kurulup sökülebilir.

Paket İçeriği

• 1 adet XT60PW 90 derece PCB montaj tip dişi konnektör
• Ürünle birlikte eşleşen erkek XT60 fiş, bağlantı kablosu veya lehim malzemesi dahil değildir; bunlar ayrıca temin edilmelidir.

Dikkat Edilmesi Gerekenler

• Lehimleme sırasında aşırı sıcaklık veya uzun süre uygulanması PCB pedini ya da konnektör gövdesini zarar verebilir; uygun lehim ısısı ve süresi ile hızlı bir lehimleme tekniği kullanılmalıdır.
• Konnektörün nominal akım değerinin üzerinde sürekli yük çekilmesi aşırı ısınmaya, kontak yüzeylerinin zamanla bozulmasına ve bağlantı direncinin artmasına yol açabilir.
• Montaj öncesinde + ve - pimlerin PCB tasarımındaki polariteyle doğru eşleştiği mutlaka kontrol edilmelidir; ters lehimlenmiş bir konnektör devrede kalıcı hasara neden olabilir.
• Tekrarlanan tak-çıkar işlemlerinde kontak yüzeyindeki altın kaplama zamanla aşınabilir; bu nedenle konnektör gereksiz yere sık sök-tak edilmemeli, mümkün olduğunca sabit bağlantı olarak kullanılmalıdır.
• Nemli, tozlu veya titreşimli ortamlarda kullanılacaksa gövde etrafında ek mekanik destek, tutturma veya koruyucu kapak gibi önlemler düşünülmelidir.
• Lehim pimlerine doğrudan mekanik yük (çekme, bükme, kaldıraç etkisi) bindirilmesi pimlerin PCB'den ayrılmasına veya kırılmasına yol açabilir; kablo/fiş takıp çıkarma işlemi sırasında karta ayrıca destek sağlanması önerilir.
• Konnektörün gerçek akım kapasitesi kullanılan lehim kalitesine, PCB bakır kalınlığına ve pedin ısı yayma alanına bağlı olarak değişebilir; yüksek akımlı uygulamalarda ped tasarımının bu yükü kaldıracak şekilde planlanması önerilir.
