XT60PW 90 Derece PCB Montaj Tip Erkek Konnektör - XT60 Amass

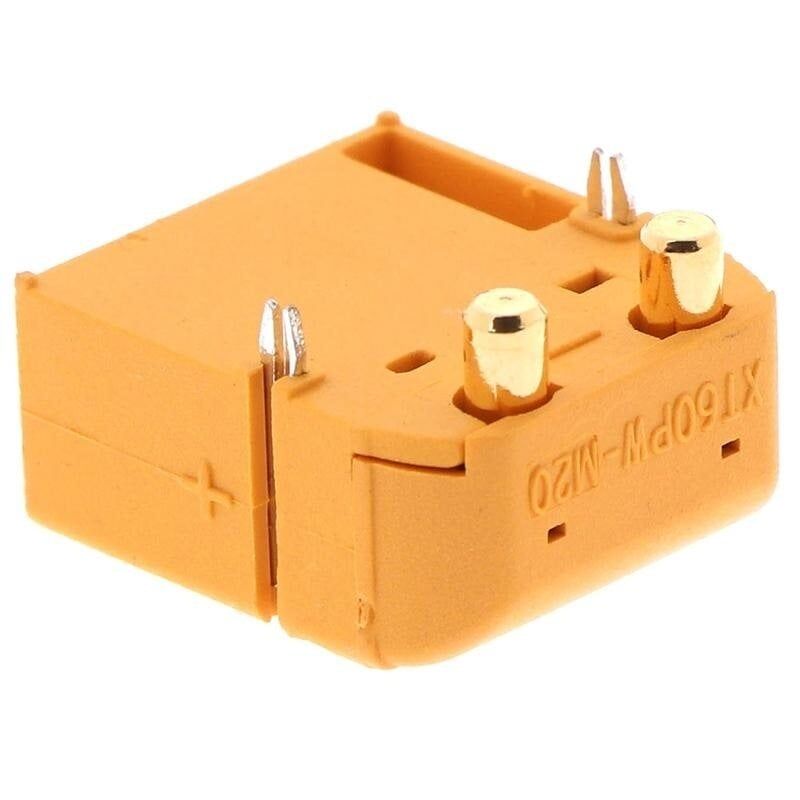

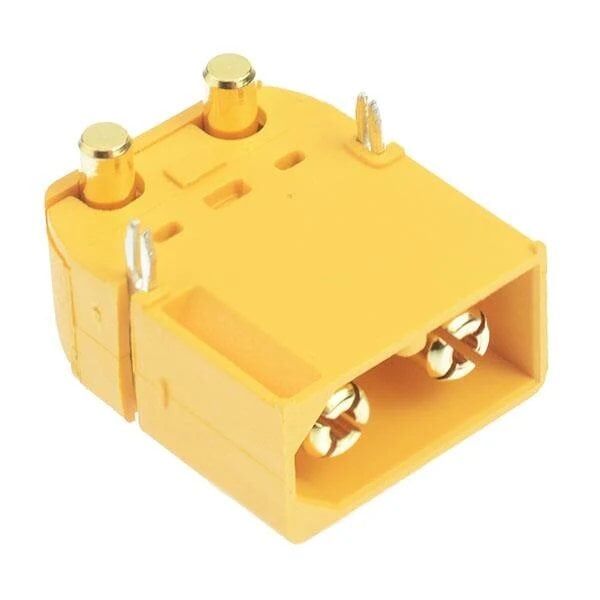

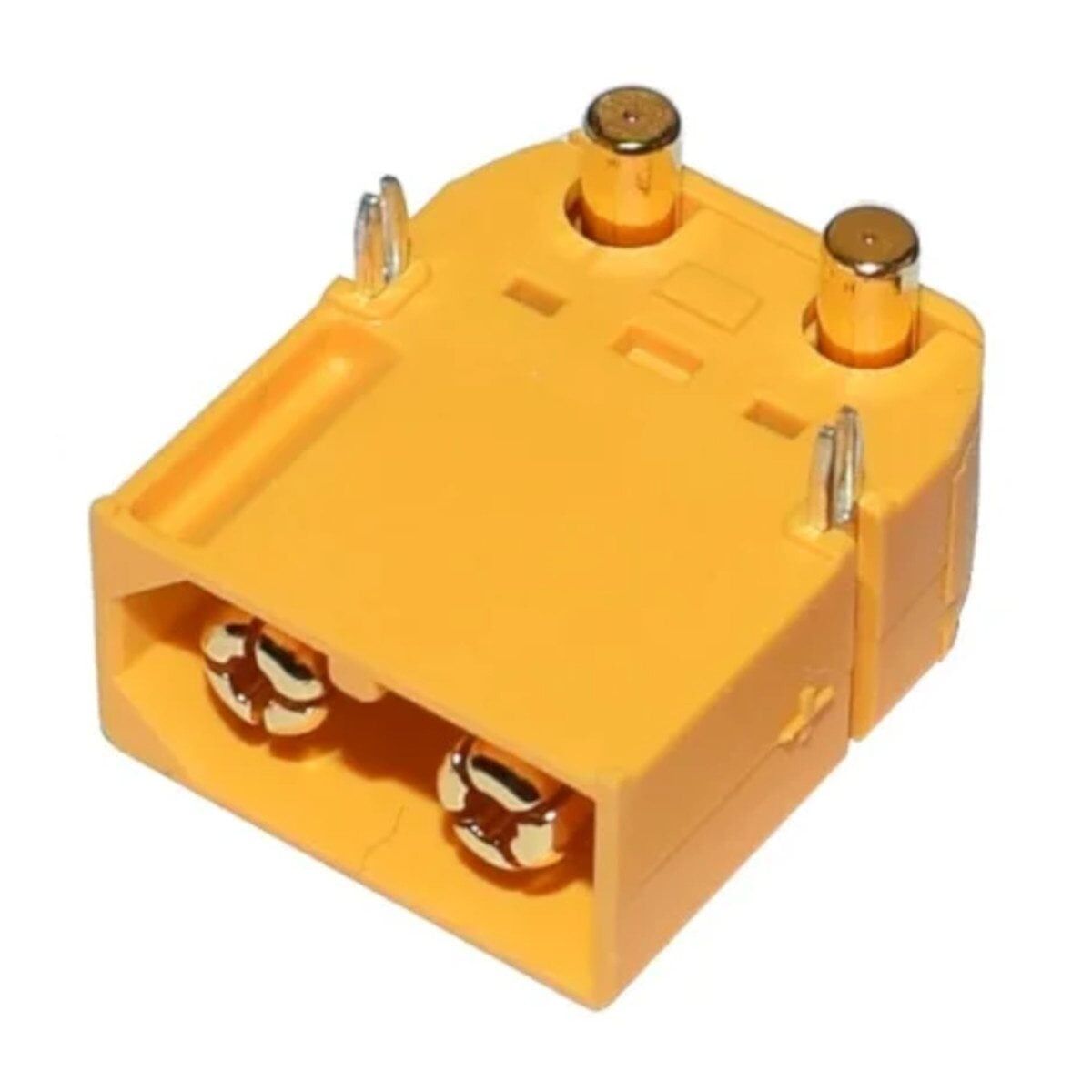

XT60PW 90 Derece PCB Montaj Tip Erkek Konnektör, Amass firmasının RC ve güç elektroniği projelerinde yaygın kullanılan XT60 konnektör ailesinin baskı devre kartı (PCB) üzerine doğrudan montaj için üretilmiş erkek versiyonudur. Standart kablo tipi XT60'tan farklı olarak gövdesinde kablo yerine 90 derece açılı iki adet delikli lehim pimi bulunur; bu sayede konnektör kart yüzeyine dik açıyla lehimlenip devrenin bir parçası haline getirilebilir. İç yapısındaki bullet tipi kontaklar sayesinde standart XT60 dişi konnektörlerle (kablolu veya PCB tipi fark etmeksizin) sorunsuz eşleşir. Güç dağıtım kartları, ESC/PDB modülleri, şarj devreleri ve batarya bağlantı noktaları gibi PCB üzerinden yüksek akım taşınması gereken noktalarda tercih edilir. Kablo tipi versiyona göre en büyük farkı, kart tasarımcısına ayrı bir kablo demeti ve konnektör montajı derdi bırakmadan, güç girişini doğrudan devre kartının bir parçası hâline getirmesidir.
Teknik Özellikler
| Konnektör Serisi | XT60 (Amass orijinal tasarım) |
| Konnektör Tipi | Erkek (male), 2 kontaklı DC güç konnektörü |
| Montaj Şekli | PCB üzeri, 90 derece (dik açı) montaj |
| Kontak/Pim Sayısı | 2 (pozitif ve negatif hat) |
| Kontak Yapısı | Altın kaplamalı, bullet tipi temas ucu |
| Lehim Ayakları | 2 adet, 90 derece açılı, delikli (THT) montaja uygun lehim pimi |
| Anma Akımı | 60A (kontak yapısının anma değeri; PCB tipinde gerçek akım kapasitesi kart bakır kesitine ve lehim kalitesine bağlı olarak daha düşük kalabilir) |
| Anma Gerilimi | 500V DC/AC (izolasyon dayanım değeri) |
| Kontak Direnci | ≤0,5 mΩ |
| Gövde Malzemesi | Alev yürütmeyen naylon gövde |
| Karşı Parça Uyumluluğu | Standart XT60 dişi konnektörlerle (kablolu veya PCB tipi) doğrudan eşleşir |
| Montaj Profili | Kart üzerinde alçak profilli, eşleşme yönü kart yüzeyine paralel (yatay) yerleşim sağlar |
| Polarite İşareti | Gövde üzerinde + ve - yönünü belirten kabartma işaret bulunur |
| Kullanım Ortamı | Kuru iç mekân elektronik devrelerinde kullanım için tasarlanmıştır, su ve neme karşı korumalı değildir |
Öne Çıkan Özellikler
- 90 derece açılı gövde sayesinde konnektör PCB'ye dik değil yatay konumda yerleşir ve kart üzerinde yer tasarrufu sağlar.
- Standart XT60 dişi konnektörlerle doğrudan uyumludur, bu da mevcut XT60 kablo setlerinin değiştirilmeden kullanılmasına imkân tanır.
- Bullet tipi kontaklar düşük temas direnci sunarak yüksek akımlarda ısınma ve enerji kaybını azaltır.
- Delikli (THT) lehim pimleri sayesinde elle lehimleme ile PCB'ye kalıcı ve mekanik olarak sağlam şekilde sabitlenir.
- Yalıtkan naylon gövde, komşu devre elemanlarına yakın montajda kısa devre riskini azaltır.
- 90 derece açılı pim yerleşimi, konnektörün kart kenarına yakın konumlarda dahi rahatça lehimlenebilmesini sağlar.
- Gövde üzerindeki polarite işareti, kart tasarımı ve montaj sırasında pozitif ve negatif hattın karışmasını önler.
- Kablo tipi XT60'a kıyasla ek bir kablo demeti veya konnektör tutucu gerektirmeden doğrudan devre kartına entegre montaj imkânı sunar.
Kullanım Alanları
- Bir dronun ESC (elektronik hız kontrolcüsü) kartına LiPo batarya giriş hattının doğrudan PCB üzerinden bağlanması.
- Güç dağıtım kartlarında (PDB) ana batarya besleme noktasının kart üzerine sabit XT60 girişi olarak tasarlanması.
- Robot veya RC araç gövdesindeki motor sürücü kartına yüksek akımlı DC güç girişi eklenmesi.
- LiPo/LiFe şarj cihazı devre kartlarında batarya bağlantı noktasının PCB tipi konnektörle oluşturulması.
- Güneş paneli şarj kontrolcüsü gibi enerji projelerinde PCB üzerinde standart bir batarya girişi oluşturulması.
- Test düzeneklerinde veya geliştirme kartlarında tekrarlı tak çıkar gerektiren yüksek akımlı güç bağlantısı kurulması.
- Elektrikli kaykay veya elektrikli bisiklet kontrol kartlarında ana batarya girişinin PCB üzerinde sabit bir noktaya taşınması.
Bağlantı ve Kullanım
Konnektörün gövdesindeki iki lehim pimi, PCB üzerinde önceden açılmış delik ve bakır pedlere hizalanarak yerleştirilir; pozitif ve negatif hatlar gövde üzerindeki işaretlemeye göre kart tasarımında doğru yönde planlanmalıdır. Pimler delikten geçirildikten sonra kartın alt yüzeyinden lehim ile sabitlenir, böylece hem mekanik dayanım hem de elektriksel bağlantı tek işlemde sağlanmış olur. Kart üzerine monte edildikten sonra dişi XT60 konnektörlü batarya veya güç kablosu, iki gövde tam oturana kadar düz eksende ittirilerek takılır. Sökme sırasında kablodan değil konnektörün plastik gövdesinden tutup düz çekmek, pimlerin ve lehim noktalarının zarar görmesini önler. Kart tasarımı aşamasında konnektörün oturacağı deliklerin pim kalınlığına uygun açılması ve pedlerin yeterli bakır alanına sahip olması, hem lehim kalitesini hem de akım taşıma performansını doğrudan etkiler.
Paket İçeriği
- 1 adet XT60PW 90 derece PCB montaj tip erkek konnektör
- Dişi XT60 konnektör veya bağlantı kablosu dahil değildir, ayrıca temin edilmelidir
- Montaj vidası, klips veya ek sabitleme aparatı pakete dahil değildir; sabitleme yalnızca lehim pimleri üzerinden sağlanır
Dikkat Edilmesi Gerekenler
- Lehim işlemi sırasında aşırı ısı uygulanması, gövdedeki naylon yapıyı yumuşatarak pim hizasının bozulmasına neden olabilir; havya sıcaklığı ve süresi kontrollü tutulmalıdır.
- Anma akım değeri konnektörün kendi kontak yapısına aittir; PCB üzerindeki bakır iz genişliği ve kalınlığı yetersizse gerçek akım taşıma kapasitesi bundan daha düşük kalabilir.
- Konnektör polaritesi (pozitif ve negatif) PCB tasarım aşamasında doğru yönde planlanmalıdır, aksi halde ters bağlantı kısa devreye veya bağlı devre elemanlarının zarar görmesine yol açabilir.
- Erkek ve dişi parçalar tam oturmadan zorla çıkarılmaya çalışılırsa kontak pimleri hasar görebilir.
- Bu ürün yalnızca erkek PCB tipi konnektördür; dişi karşı parça veya kablo dahil değildir, ayrıca temin edilmelidir.
- Yüksek akım taşıyan bağlantılarda uzun süreli kullanım öncesinde lehim noktalarının ve kontak temizliğinin düzenli olarak kontrol edilmesi önerilir.
- Konnektör su ve neme karşı korumalı değildir; nemli veya açık hava ortamlarında kullanılacak kartlarda ek koruma önlemi alınmalıdır.
