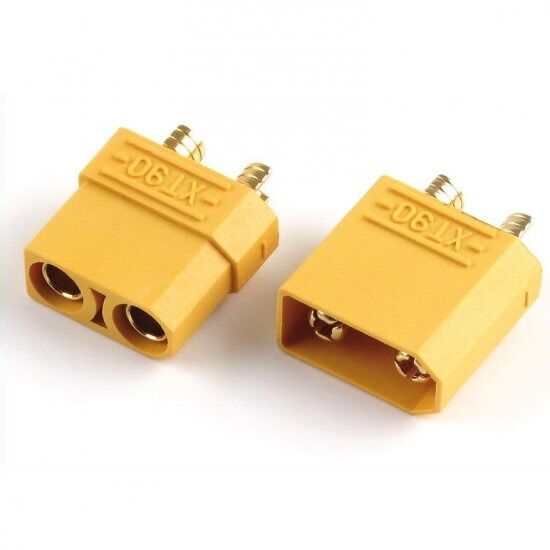

XT90 Batarya Konnektör Seti

XT90 Batarya Konnektör Seti, yüksek akım çeken LiPo ve Li-ion batarya paketlerini elektronik devreye, hız kontrol ünitesine (ESC) veya şarj cihazına güvenli şekilde bağlamak için kullanılan altın kaplamalı pimli bir erkek-dişi konnektör çiftidir. Kör (polarize) gövde tasarımı sayesinde erkek ve dişi parçalar yalnızca doğru yönde birleşir; bu da artı-eksi ucun ters bağlanmasını fiziksel olarak engeller. XT60'a göre daha geniş pim çapı ve daha kalın kablo kesitine izin veren yapısı sayesinde 6S ve üzeri paketlerde, güçlü fırçasız motorlarda, RC araçlarda ve robotik projelerde yüksek akımı düşük dirençle, aşırı ısınmadan taşır. Konnektör uçları kabloya lehimlenerek sabitlenir; bu nedenle montaj sırasında temiz ve dolgun bir lehim işçiliği gerekir.

Teknik Özellikler

Öne Çıkan Özellikler

• Kör/polarize gövde tasarımı sayesinde erkek ve dişi parçalar sadece doğru yönde kilitlenir, bu da artı-eksi karışmasını ve kısa devre riskini önemli ölçüde azaltır.
• Altın kaplamalı pirinç pimler düşük kontak direnci sağlayarak yüksek akım altında ısınmayı ve gerilim düşümünü azaltır.
• XT60'a göre daha kalın pim yapısı ve daha geniş temas yüzeyi sayesinde daha yüksek akımlı batarya paketlerinde güvenle kullanılabilir.
• Sert plastik gövde, titreşime ve tekrarlı tak-çıkar kullanıma dayanacak şekilde tasarlanmıştır; bu da RC araçlar ve dronlar gibi hareketli platformlarda avantaj sağlar.
• Erkek ve dişi konnektörler ayrı uçlara (batarya ve ekipman tarafı) monte edildiğinde hızlı ve tekrarlanabilir bir bağlantı-ayırma noktası oluşturur.
• Lehimli bağlantı yapısı, vidalı veya sıkıştırmalı klemenslere kıyasla kablo ile pim arasında daha düşük direnç ve daha sağlam bir temas sunar.
• Kör tasarım aynı zamanda montaj hızını da artırır; kullanıcı erkek ve dişi parçayı görmeden, sadece hizalayarak birleştirebilir çünkü yanlış yönde takma mekanik olarak mümkün değildir.
• Standart bir konnektör ailesinin (XT serisi) parçası olduğu için piyasada bulunan XT90 erkek/dişi karşılıkları, adaptör kabloları ve paralel bağlantı aksesuarlarıyla doğrudan uyumludur.

Kullanım Alanları

• 6S ve üzeri bir LiPo batarya paketini hız kontrol ünitesine (ESC) bağlayarak fırçasız motorlu bir RC arabada veya tekne modelinde yüksek akım aktarımı sağlamak.
• Drone/multikopter ana güç dağıtım kartı ile batarya paketi arasında sökülüp takılabilir, sağlam bir güç hattı kurmak.
• Ağır yük taşıyan paletli veya tekerlekli bir robot şasisinde motor sürücü kartına yüksek akımlı bir Li-ion/LiPo paketten güç vermek.
• Küçük ölçekli güneş paneli veya rüzgar türbini enerji sistemlerinde batarya bankası ile şarj kontrolörü arasında ayrılabilir bağlantı noktası oluşturmak.
• Elektrikli scooter veya e-bisiklet gibi araçlarda batarya paketini kontrolcüye bağlarken servis sırasında kolayca sökülüp takılabilen bir arayüz sağlamak.
• Motor test standında farklı batarya paketlerini aynı yük devresine hızlıca değiştirerek bağlamak, böylece her test için kabloyu yeniden lehimlemeye gerek kalmaz.
• Sabit bir güç istasyonunda birden fazla batarya paketini sırayla aynı invertöre veya güç dağıtım kartına bağlayıp ayırmak için hızlı ayrılabilir bir arayüz kurmak.
• Büyük ölçekli bir DIY elektrikli araç veya go-kart projesinde yüksek akım çeken sürücü kartı ile batarya paketi arasında servis kolaylığı sağlayan bir ara bağlantı noktası oluşturmak.

Bağlantı ve Kullanım

Konnektörü monte etmeden önce batarya paketinin artı (+) ve eksi (-) kablo uçlarını doğru pime lehimleyin; polarize gövde erkek ve dişi parçanın yalnızca tek bir yönde birleşmesine izin verdiği için, lehimleme öncesi mutlaka pim üzerindeki işaretlemeyi veya kendi devrenizdeki polarite yönünü kontrol edin. Kablo ucunu pimin arka kısmındaki lehim haznesine yerleştirip yeterli ısıyla lehimleyin ve soğuk lehim ya da gevşek temas oluşmadığından emin olun. Pimler gövdeye sabittir; kabloyu pim gövde içindeyken lehim haznesine lehimleyin, sonra ısı daralan tüple izole edin. Erkek ve dişi konnektörü birleştirirken zorlamadan, hizalayarak itin; tam oturma genellikle belirgin bir klik hissi ile anlaşılır. Yeni lehimlenmiş bir bağlantıyı devreye almadan önce multimetre ile artı ve eksi pimler arasında beklenmedik bir kısa devre olup olmadığını kontrol etmek, hem konnektörü hem de bağlı olacağı elektroniği korur. Sık ayrılıp takılan bir uygulamada konnektörü, kabloları geriye doğru çekiştirmeyecek şekilde gövdeye (şasi, batarya kutusu vb.) sabitlemek, lehim noktasının zamanla yorulup kopmasını önler.

Paket İçeriği

• 1 adet XT90 erkek (male) konnektör
• 1 adet XT90 dişi (female) konnektör

Dikkat Edilmesi Gerekenler

• Konnektör kalitesiz veya soğuk lehimle monte edilirse yüksek akım altında ısınma ve temas noktasında erime riski oluşabilir; lehim işleminin sağlam ve dolgun olmasına özen gösterin.
• Bu, su ve toz korumasına sahip olmayan açık tip bir konnektördür; nemli, tozlu veya açık hava ortamlarında ek koruma (ısı daralan tüp, muhafaza kutusu) olmadan kullanılması önerilmez.
• Erkek ve dişi parçayı birleştirirken zorlama uygulamayın; pimlerin eğrilmesi veya gövdenin çatlaması bağlantı kalitesini düşürebilir.
• Konnektörün akım kapasitesine göre çok ince kablo kesiti seçmek, kablonun konnektörden önce ısınmasına ve verim kaybına yol açar; en az önerilen AWG değerinde silikon kablo kullanın.
• Batarya paketini konnektöre bağlarken polariteyi mutlaka iki kez kontrol edin; ters bağlama devrede kalıcı hasara veya kısa devreye yol açabilir.
• Konnektörü sürekli olarak anlık azami akım değerinde değil, belirtilen sürekli akım sınırı içinde kullanın; sürekli aşırı yükleme kontak direncini artırıp erken yıpranmaya neden olabilir.
• Erkek ve dişi parça arasındaki temas yüzeyinde toz, nem veya oksitlenme birikmesi kontak direncini artırabilir; uzun süre kullanılmayan konnektörleri kapalı, kuru bir ortamda saklayın.
• Lehim işlemi sırasında konnektör gövdesinin plastik kısmına aşırı ısı uygulamaktan kaçının; uzun süreli veya yüksek sıcaklıkta lehimleme gövdenin deforme olmasına yol açabilir.
