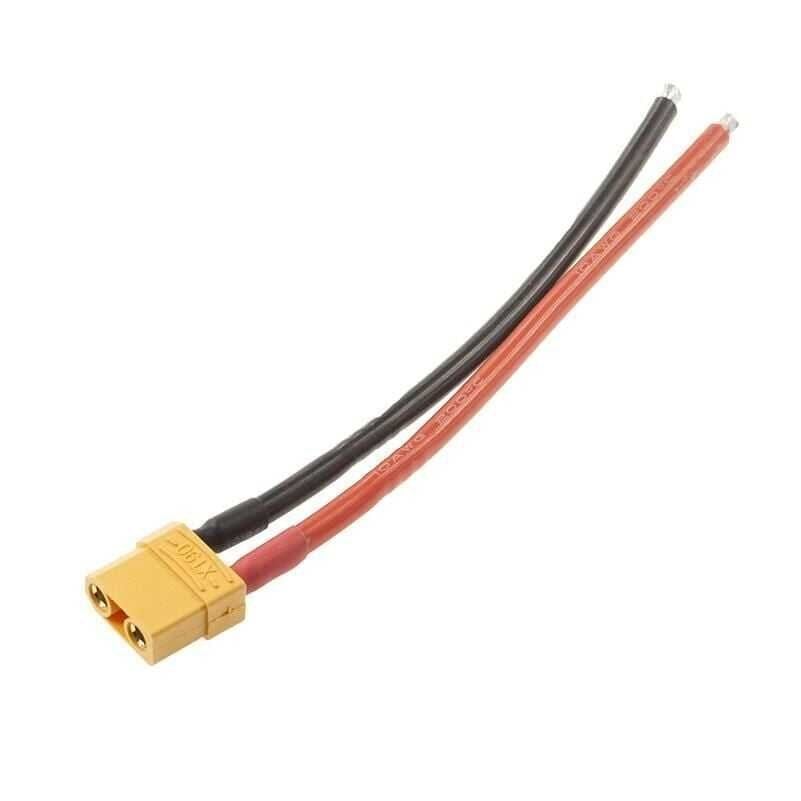

XT90 Dişi Lipo Pil Şarj

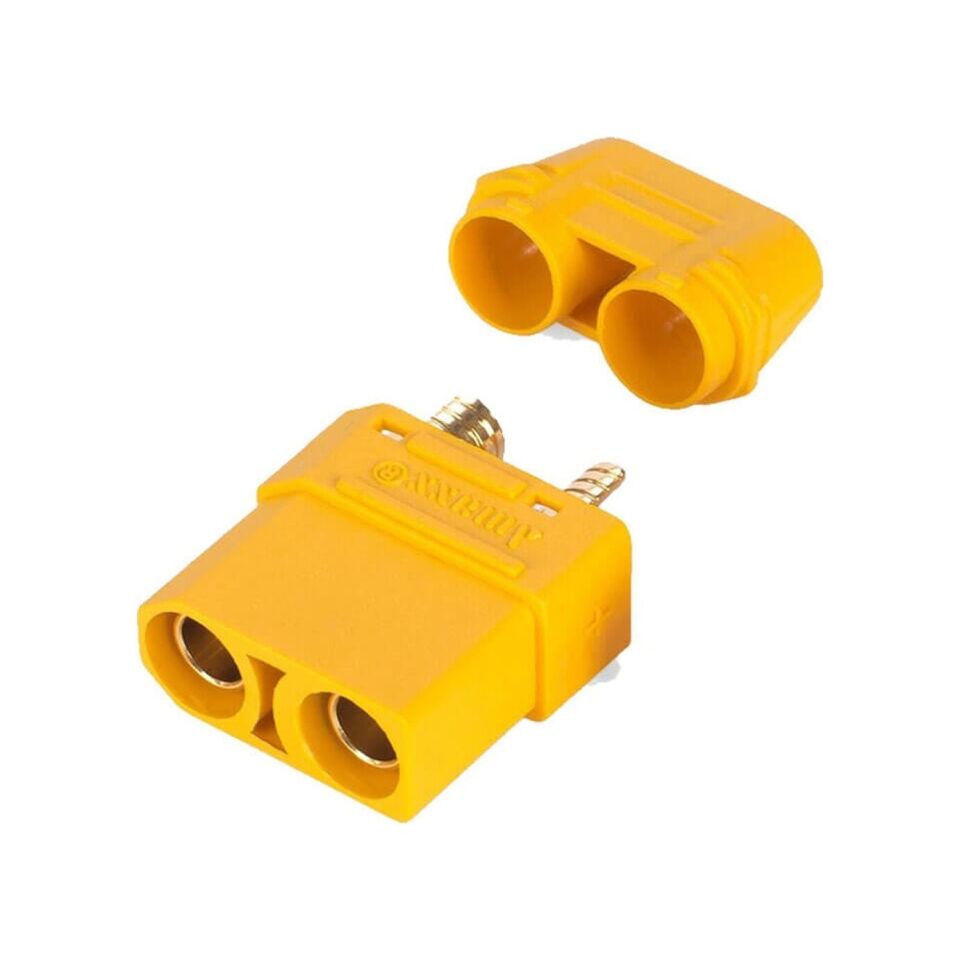

XT90 dişi konnektör, LiPo pil paketlerini şarj cihazına, güç dağıtım hattına veya sürücü devresine bağlamak için kullanılan yüksek akım kapasiteli bir bağlantı elemanıdır. Gövdenin içinde iki adet altın kaplamalı bullet tipi (silindirik uçlu) pim bulunur; bu pimler kablo ucuna lehimlenip konnektör gövdesine yerleştirilir. XT90 ailesi, RC modelcilik ve drone uygulamalarında yaygın kullanılan XT30 ve XT60'a göre daha kalın pimlere ve daha geniş temas yüzeyine sahip olduğundan yüksek akımları daha düşük dirençle taşıyabilir. Dişi gövde, karşılık gelen erkek uçla yalnızca tek yönde ve doğru kutupta birleşecek şekilde fiziksel olarak kilitlidir; bu tasarım ters bağlantı riskini mekanik olarak ortadan kaldırır ve LiPo şarj/deşarj hatlarında güvenilir bir güç ucu oluşturur. Hobi elektroniği ve robotik projelerinde balans şarj cihazları, güç dağıtım kartları ve batarya paketleri arasında hızlı sökülüp takılabilen bir ara bağlantı noktası olarak kullanılır; kablo ucuna lehimlenip bir kez monte edildikten sonra tekrar tekrar bağlanıp ayrılabilecek dayanıklı bir mekanik yapıya sahiptir.

Teknik Özellikler

Öne Çıkan Özellikler

• Altın kaplamalı bullet pimler, zamanla oksitlenmeyi azaltarak düşük geçiş direnci ve stabil akım iletimi sağlar.
• Kalın pim ve geniş temas yüzeyi sayesinde XT60'a göre daha yüksek akım kapasitesi sunar, bu da yüksek kapasiteli LiPo paketlerinde ısınmayı azaltır.
• Fiziksel olarak kutuplu (polarize) gövde tasarımı, artı ve eksi hatların yanlış birleştirilmesini mekanik olarak engeller.
• Yüksek sıcaklığa dayanıklı naylon gövde, sürekli yüksek akım altında konnektörün deforme olmadan çalışmasını sağlar.
• Standart XT90 boyutları sayesinde piyasada yaygın bulunan XT90 erkek konnektörler, şarj cihazı adaptörleri ve güç dağıtım panolarıyla doğrudan uyumludur.
• Lehimli bağlantı yapısı, 10-12 AWG aralığındaki farklı kablo kesitlerine uyarlanabilir esneklik sunar.
• Kompakt gövde boyutu, sınırlı yerleşim alanı olan pil bölmelerinde ve şarj istasyonu panellerinde kolay montaj imkânı tanır.
• Sökülüp takılabilir yapısı sayesinde arızalanan bir batarya paketi veya şarj kablosu, tüm devre yeniden lehimlenmeden kolayca değiştirilebilir.

Kullanım Alanları

• Çok hücreli (örneğin 4S-8S) bir LiPo drone bataryasını harici dengeleyici şarj cihazına bağlarken ana güç hattı konnektörü olarak kullanmak.
• RC araç veya tekne modelinde motor sürücüsü (ESC) ile batarya paketi arasındaki yüksek akım hattını sonlandırmak.
• Harici bir güç kaynağından beslenen LiPo şarj istasyonunun giriş veya çıkış hattına konnektör eklemek.
• Birden fazla LiPo paketini paralel bağlayarak ortak bir şarj kablosu (paralel şarj tahtası) üzerinden aynı anda şarj etmek.
• Test masasında farklı batarya paketlerini hızlıca takıp çıkarabilmek için değiştirilebilir bir güç ucu oluşturmak.
• Elektrikli kaykay, robot kolu veya küçük ölçekli elektrikli araç projelerinde batarya ile kontrolcü arasındaki ana güç bağlantısını kurmak.
• Hasar görmüş orijinal konnektörü değiştirmek amacıyla mevcut bir LiPo pil veya şarj kablosunun ucunu XT90 dişi ile yenilemek.
• Güç kaynağı test düzeneklerinde farklı hücre sayısına (S değeri) sahip LiPo paketlerini hızlıca değiştirerek voltaj ve akım testleri yapmak.

Bağlantı ve Kullanım

Kullanılacak kablonun uçları sıyrılarak bullet pimlerin arka gövdesine lehimlenir; lehim işlemi sırasında artı ve eksi hatların karışmamasına dikkat edilmelidir. Lehimlenen pimler konnektör gövdesindeki yuvalara klik sesiyle oturana kadar itilir; gövde üzerindeki kilit çıkıntısı doğru konuma geldiğinde pim yerinden çıkmaz hale gelir. Dişi gövde, karşılık gelen XT90 erkek konnektöre yalnızca tek bir yönde tam oturur; bu nedenle birleştirme sırasında pimlerin eğilmemesi için konnektörler düz eksende itilmelidir. Açıkta kalan lehim noktaları, kısa devreyi önlemek amacıyla ısıyla büzüşen hortum (heat shrink) ile izole edilmelidir. İlk kullanımdan önce konnektörün karşılık gelen XT90 erkek ucuyla zorlanmadan, sıkı bir şekilde oturup oturmadığı kontrol edilmeli; aşırı gevşek veya aşırı sıkı oturma durumunda pimlerin hizası ve lehim kalitesi yeniden gözden geçirilmelidir.

Paket İçeriği

• 1 adet XT90 dişi (soket) konnektör gövdesi
• 2 adet altın kaplamalı bullet pim (artı ve eksi)

Dikkat Edilmesi Gerekenler

• Lehimleme sırasında pimler aşırı ısıtılırsa altın kaplama zarar görebilir; lehim süresi ve sıcaklığı gereğinden uzun tutulmamalıdır.
• Konnektörün anma akım değerinin üzerinde sürekli yük çekilmesi, gövdede ısınmaya ve zamanla temas direncinin artmasına yol açabilir.
• Yüksek kapasiteli, dolu bir LiPo paketi ilk bağlandığında konnektör uçlarında kıvılcım oluşabilir; bu, anti-spark özelliği olmayan standart XT90 modellerinde beklenen bir durumdur ve sık tekrarlanması pimlerde yanmaya neden olabilir.
• Artı ve eksi pimlerin ters lehimlenmesi kalıcı hasara ve yangın riskine yol açabileceğinden, bağlantı öncesi polarite mutlaka çift kontrol edilmelidir.
• LiPo bataryalar yanlış şarj koşullarında yangın riski taşır; konnektörün sağlam ve doğru bağlandığından emin olunmadan şarj işlemine başlanmamalıdır.
• Lehim noktalarının izolasyonsuz bırakılması komşu hatlarla temas ederek kısa devreye yol açabilir; heat shrink veya benzeri bir izolasyon mutlaka uygulanmalıdır.
• Farklı üreticilerin ürettiği XT90 kopyaları arasında pim toleransında küçük farklar görülebilir; ilk montajdan önce erkek-dişi uyumun sıkı ama zorlamasız oturduğu mutlaka kontrol edilmelidir.
• Konnektör nem ve toza karşı ek bir koruma (contalama) içermez; açık havada veya nemli ortamda kullanılacaksa bağlantı noktası ayrıca izole edilmeli veya korumalı bir muhafaza içine alınmalıdır.
• Konnektörün yük altındayken, yani devreden akım akarken ayrılması pimlerde ark oluşumuna ve zamanla erimeye/yanmaya yol açabilir; bağlantıyı ayırmadan önce devrenin akım çekmediğinden emin olunmalıdır.
