XT90 Erkek Lipo Pil Şarj

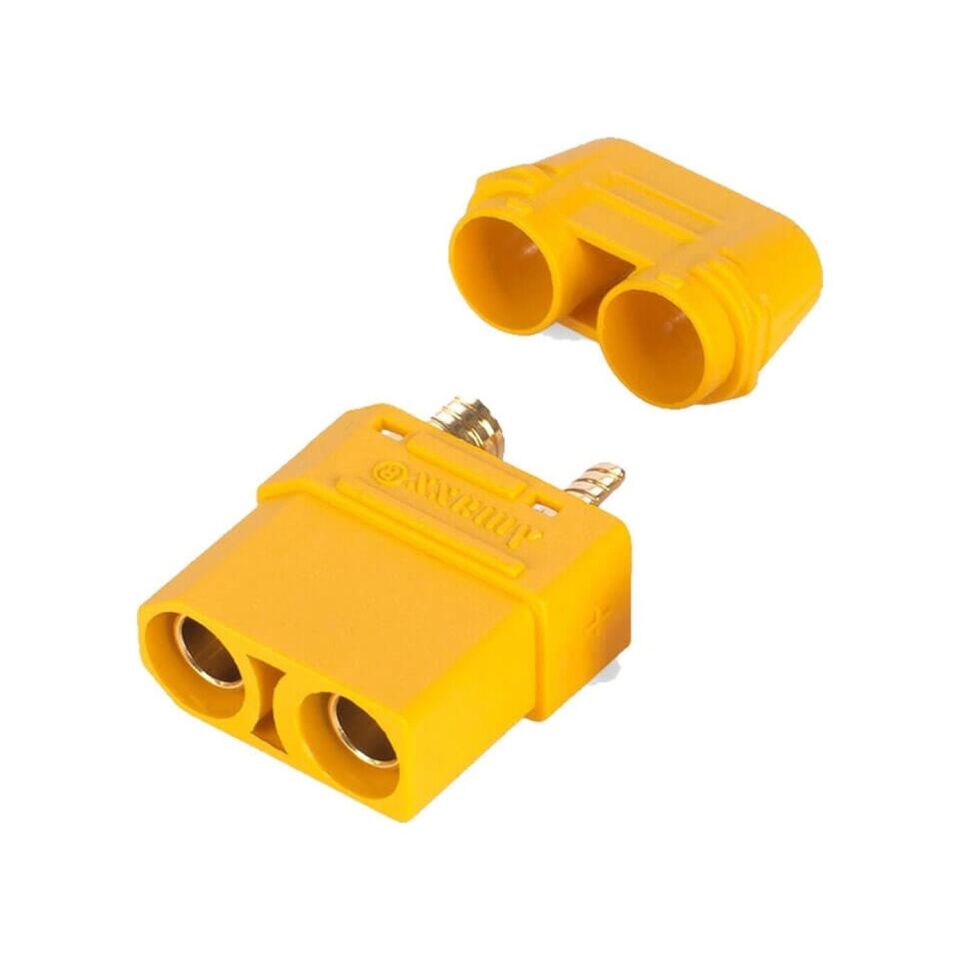

XT90 Erkek (Male) konnektör, yüksek akım çeken Lipo pil paketlerinin şarj cihazı, güç dağıtım kartı veya hız kontrol ünitesi (ESC) gibi donanımlarla güvenli şekilde bağlanmasını sağlayan altın kaplamalı bullet (kurşun) tipi bir güç fişidir. Gövdenin asimetrik (anahtarlı) biçimi sayesinde dişi soketle yalnızca tek yönde birleşir, bu da ters polarite ile bağlantı yapılmasını büyük ölçüde engeller. Kalın bakır pimleri ve düşük geçiş direnci sayesinde yüksek akımı ısınma yapmadan taşıyabilecek şekilde tasarlanmıştır; bu nedenle özellikle çok hücreli (4S ve üzeri) Lipo paketlerinin şarj-deşarj hatlarında, RC araç ve İHA güç sistemlerinde, güneş enerjisi depolama düzeneklerinde ve yüksek akım çeken robotik projelerde tercih edilir. Ürün yalnızca erkek (male) uçtur; kablo ucuna lehimlenerek kullanılır ve devreyi tamamlamak için ayrıca dişi (female) XT90 soketle eşleştirilmesi gerekir. Kendi başına elektronik devre veya şarj kontrol IC'si içermez; görevi, şarj cihazı ile pil paketi arasındaki yüksek akımlı gücü düşük dirençle ve güvenli polarite ile taşımaktır. Bu yüzden mevcut kabloya lehimlenerek monte edilen, endüstride yaygın kabul görmüş bir standarda sahip mekanik/elektriksel bir güç bağlantı parçası olarak değerlendirilmelidir.

Teknik Özellikler

Öne Çıkan Özellikler

• 90A'e kadar sürekli akımı güvenle taşıyarak yüksek güç gerektiren pil hatlarında aşırı ısınma riskini azaltır.
• Gövdenin asimetrik (anahtarlı) yapısı sayesinde dişi soketle yalnızca tek yönde birleşir, bu da yanlış polarite ile bağlantı yapılmasını fiziksel olarak zorlaştırır.
• Altın kaplamalı bakır pimler, zaman içinde oksitlenmeyi geciktirerek düşük geçiş direncinin korunmasına yardımcı olur.
• Yüksek sıcaklığa dayanıklı naylon gövdesi, yüksek akım altında ısınan lehim noktalarını dış temastan izole eder.
• Sıkı geçmeli (friction-fit) yapısı, ekstra bir kilitleme parçasına ihtiyaç duymadan dişi soketle sağlam temas kurar.
• Kompakt boyutu sayesinde çok hücreli Lipo paketlerinin şarj kablosuna veya güç dağıtım kartına kolayca monte edilebilir.
• Endüstride yaygın kabul görmüş bir standart olduğu için farklı üreticilere ait dişi XT90 soketlerle sorunsuz eşleşir.

Kullanım Alanları

• Yüksek kapasiteli 6S-12S bir Lipo pil paketinin harici dengeleyici (balance) şarj cihazına XT90 hattı üzerinden bağlanması.
• RC araç veya İHA'nın ana güç akışını hız kontrol ünitesinden (ESC) pil paketine kadar taşıyan kablo setinde ana konnektör olarak kullanılması.
• Robotik projelerde yüksek akım çeken motor sürücü kartına, güç kaynağı görevi gören Lipo pil paketinin bağlantı noktası olarak kullanılması.
• Mevcut bir pil paketinin orijinal konnektörü mekanik hasar gördüğünde veya eridiğinde yenisiyle değiştirilerek onarılması.
• Paralel bağlanan birden fazla Lipo paketinin ortak şarj hattında ana toplayıcı konnektör olarak kullanılması.
• Güneş paneli destekli akü şarj istasyonlarında yüksek akım çeken batarya grubunun şarj ünitesine bağlanması.
• Test masasında bir güç kaynağı çıkışına, motor test düzeneği gibi yüksek akım çeken bir yükün geçici olarak bağlanması.

Bağlantı ve Kullanım

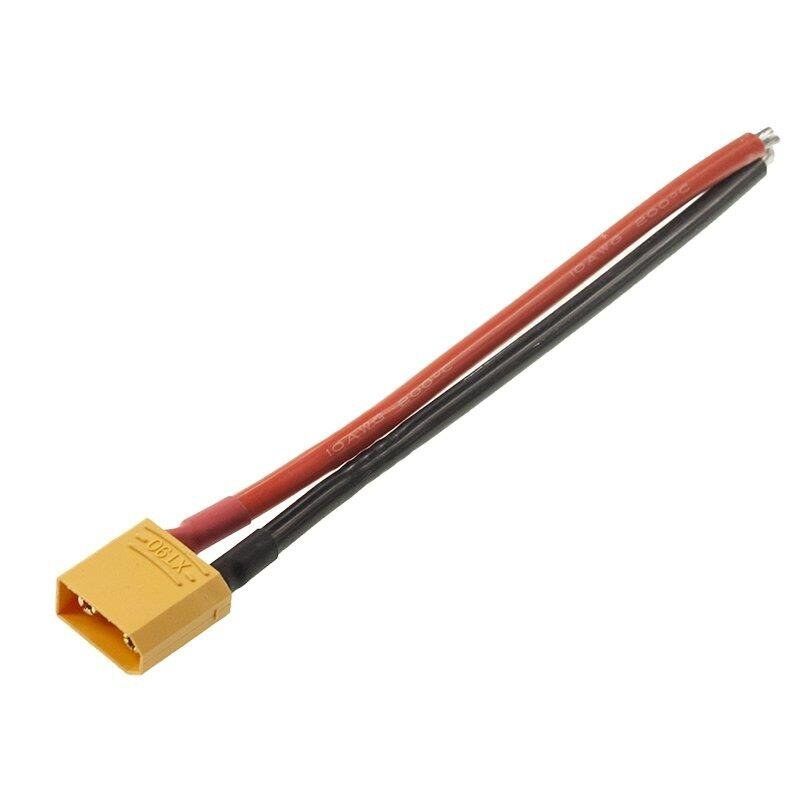

Polarite pim çapından değil, gövde üzerindeki (+) ve (-) kabartma/baskı işaretlerinden belirlenir; kablo lehimlenmeden önce dişi soketle karşılıklı işaretler kontrol edilmeli ve pil paketinin (+) ucu gövdede (+) işaretli pime lehimlenmelidir. Lehimleme öncesinde pime uygun kesitte (10-12 AWG) silikon kablo hazırlanır, kablo ucu kalaylanır, pimin arka deliğine yerleştirilir ve yeterli ısıda hızlıca lehimlenerek soğumaya bırakılır. Lehim soğuduktan sonra pim, gövdenin ilgili kanalına klik sesiyle oturana kadar itilerek yerleştirilir; erkek uç bu haliyle dişi (female) XT90 soketle birleştirildiğinde şarj cihazı veya güç kaynağı tarafı ile pil paketi arasındaki devre tamamlanmış olur. Fiş takılıp çıkarılırken kablodan değil, pimin oturduğu plastik gövde kısmından tutulmalıdır. Montaj tamamlandıktan sonra, yüksek akımlı bir yük bağlanmadan önce multimetre ile (+) ve (-) hatları arasında kısa devre olmadığından ve lehim noktalarının sağlam temas ettiğinden emin olunması önerilir.

Paket İçeriği

• 1 adet XT90 Erkek (Male) bullet konnektör

Dikkat Edilmesi Gerekenler

• Lehim yaparken pimi gereğinden uzun süre ısıtmayın; aşırı ısı çevresindeki plastik gövdenin erimesine veya deforme olmasına neden olabilir.
• (+) ve (-) pimleri asla karıştırmayın; polarite pim boyutundan değil gövde üzerindeki (+)/(-) işaretlerinden ve gövdenin tek yönlü (anahtarlı) yapısından belirlenir, yanlış polarite ile bağlantı konnektöre ve bağlı olduğu devreye kalıcı hasar verebilir.
• Akım kapasitesinin üzerinde (90A'i aşan) sürekli çekişlerde konnektör aşırı ısınabilir; bu durumda hem fiş hem de kullanılan kablo kesiti yetersiz kalabilir.
• Bu ürün sadece erkek (male) uçtur; devreyi tamamlamak için ayrıca dişi (female) XT90 soket temin edilmelidir.
• Yüksek akımlı Lipo paketlerini bu konnektörle bağlarken kısa devre riskine karşı hattı önceden sigorta veya BMS korumalı bir devre üzerinden geçirmek güvenliği artırır.
• Konnektörü takıp çıkarırken kablosundan çekmeyin; kablodan çekmek lehim noktasının zamanla gevşemesine ve temas kaybına yol açabilir.
• Pim gövdenin ilgili kanalına klik sesiyle tam oturmadan bırakılırsa, titreşimli uygulamalarda (RC araç, İHA gibi) zamanla gevşeyebilir; bu tür kullanımlarda lehim bölgesine ek olarak ısı daralmalı tüp geçirilmesi önerilir.
• Bu ürün tek başına bir şarj cihazı veya şarj kontrol devresi değildir; şarj akımını ve kesme koşullarını yönetmek uyumlu bir şarj cihazının veya BMS'nin görevidir.
