XT90E-F Panel Tipi Dişi Konnektör Siyah - XT90 Amass

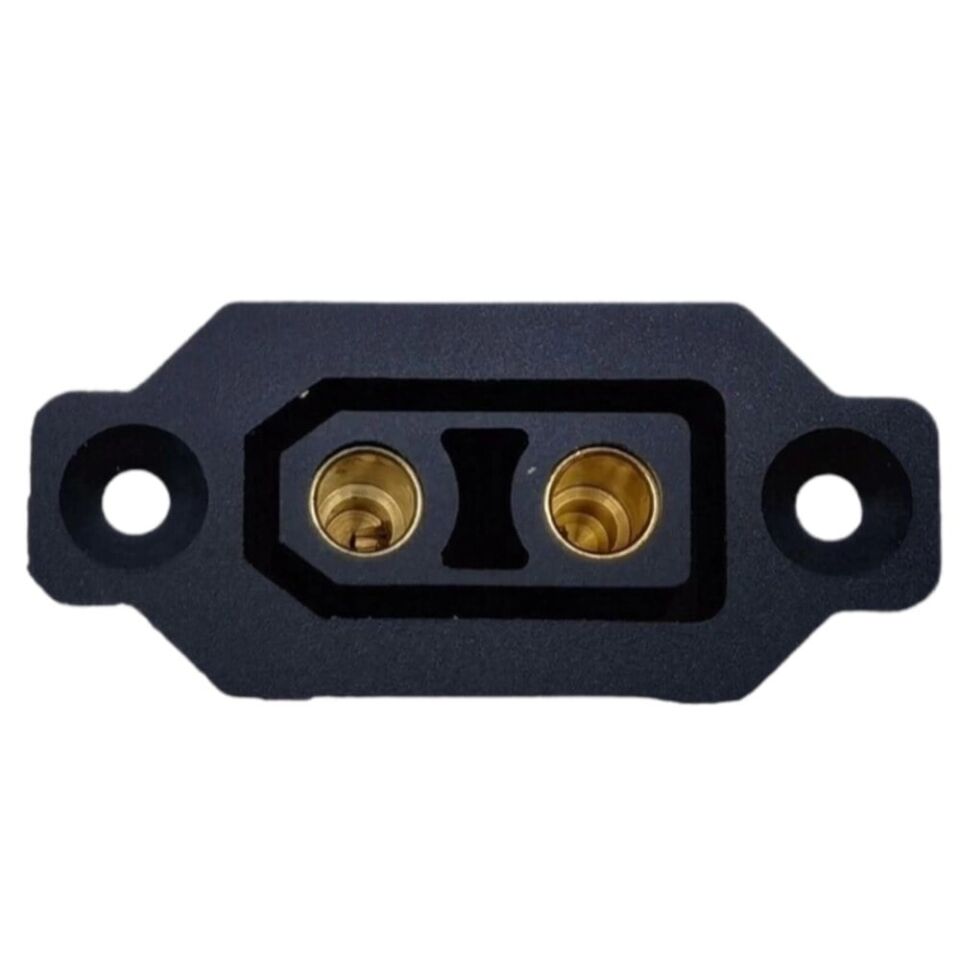

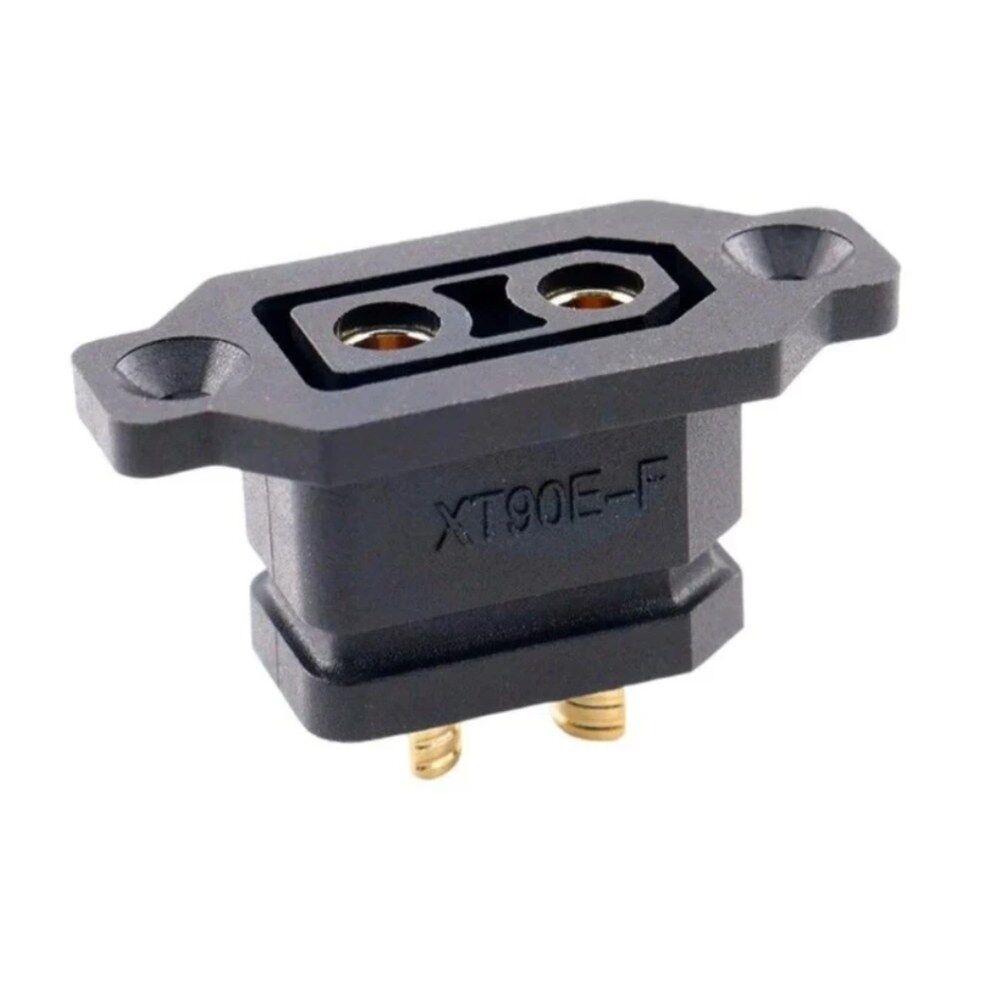

XT90E-F, Amass firmasının ürettiği XT90 konnektör ailesinden panel tipi dişi bir bağlantı elemanıdır. Standart kablo uçlu XT90 dişi konnektörden farklı olarak gövdesinde bulunan flanş sayesinde bir kutu, güç kaynağı veya cihaz panelinin üzerine sabitlenecek şekilde tasarlanmıştır. Panelin dış yüzünde kalan taraf standart bir XT90 erkek fişle eşleşirken, iç tarafta kalan uçlar lehim veya vida bağlantısı ile devrenin batarya ya da güç hattına bağlanır. Böylece yüksek akım taşıyan bağlantılar dış ortamdan korunmuş, sabit ve tekrar tekrar takılıp çıkarılabilen bir arayüz üzerinden yapılabilir. Panel montaj yapısı, kabloların cihaz içinde gezinmesini engelleyerek hem daha düzenli bir iç yerleşim hem de dışarıdan bakıldığında düzgün görünümlü bir güç çıkışı sağlar. Siyah naylon gövdesi ve altın kaplamalı kontakları ile RC araçlarından güç kaynaklarına, robotik projelerden test düzeneklerine kadar birçok uygulamada tercih edilir. Panel tipi olması, ürünün her sökülüp takılışında kablo veya lehim noktalarının değil yalnızca dış konnektör arayüzünün yıpranmasını sağladığı için sistemin iç kablajını uzun vadede daha dayanıklı kılar.
Teknik Özellikler
| Ürün ailesi | XT90 serisi (Amass); XT30 ve XT60'a göre daha büyük pin çapına ve daha yüksek akım kapasitesine sahip üst seviye bir konnektör ailesidir |
| Konnektör tipi | Panel (şasi) montaj tipi, dişi (soket) kontak |
| Renk | Siyah; farklı renk seçenekleri de sunan XT90 ailesinde bu model siyah gövdelidir |
| Gövde malzemesi | Yüksek sıcaklığa dayanıklı, alev yürütmeyen naylon; bu tip konnektörlerde yaygın olarak kullanılan malzeme sınıfıdır |
| Kontak malzemesi | Altın kaplamalı bakır alaşım kontak; yüksek iletkenlik ve düşük oksitlenme için tercih edilir |
| Kontak sayısı | 2 kontak (artı ve eksi hat tek gövdede, tek yönlü kilitleme ile birleşir) |
| Anma akımı | Yaklaşık 90A sürekli akım; XT90 serisi için piyasada yaygın olarak kabul edilen değerdir, üretim partisine göre küçük sapmalar görülebilir |
| Uygulama gerilimi | Düşük gerilimli DC güç sistemlerinde kullanım için tasarlanmıştır (örneğin batarya paketleri ve DC güç kaynağı çıkışları) |
| Eşleşen konnektör | Standart XT90 erkek fiş; farklı üreticilerin uyumlu XT90 erkek fişleriyle de genellikle eşleşir |
| Montaj şekli | Panel üzerinde açılan uygun ölçüdeki deliğe flanşlı gövde ile sabitleme |
| Arka bağlantı | Lehim yuvalı kontak; iç devre bağlantısı kablo lehimi ile yapılır |
| Kutup koruması | Asimetrik gövde yapısı sayesinde ters takmaya karşı mekanik koruma sağlanır |
| Temas direnci | Düşük temas direnci sayesinde yüksek akımda az gerilim düşümü ve daha az ısınma sağlar |
Öne Çıkan Özellikler
- Panel montaj flanşı sayesinde bir kutu, muhafaza veya cihaz gövdesi üzerine kalıcı ve sağlam şekilde sabitlenebilir; böylece konnektör darbelerde yerinden oynamaz.
- Altın kaplamalı kontakları düşük temas direnci sağlayarak yüksek akımlı bağlantılarda ısınmayı azaltır ve zamanla oksitlenme riskini düşürür.
- Siyah naylon gövdesi yüksek sıcaklığa ve mekanik strese karşı dayanıklıdır, bu sayede uzun süreli kullanımda şeklini ve performansını korur.
- Standart XT90 erkek fişlerle doğrudan uyumludur, bu sayede ayrı bir adaptör veya dönüştürücü parça kullanmaya gerek kalmaz.
- Asimetrik gövde tasarımı sayesinde ters polarite ile takılması mekanik olarak engellenir, bu da yanlış bağlantıdan kaynaklanan hasarları önler.
- Dış ortamda yalnızca konnektörün ön yüzü kaldığı için kablo demeti panel içinde düzenli tutulur ve dış darbelerden korunmuş olur.
- Tekrar tekrar takılıp çıkarılabilecek şekilde tasarlandığından değiştirilebilir batarya paketleri veya modüler güç kaynağı sistemlerinde pratik bir çözüm sunar.
Kullanım Alanları
- RC araç, drone veya tekne gövdelerinde batarya giriş noktasını gövdeyi açmadan panelden dışarı çıkarmak.
- Güç kaynağı kutularının ön panelinde, farklı yüklerin hızlıca bağlanabileceği çıkarılabilir bir DC çıkış noktası oluşturmak.
- Test ve geliştirme düzeneklerinde farklı güç kaynaklarının veya batarya paketlerinin hızlıca değiştirilebilmesi için sabit bir panel girişi hazırlamak.
- Robotik projelerde ana güç bataryasını gövdeden sökmeden, sadece dış konnektörden ayırıp takarak hızlı bakım yapabilmek.
- Güneş enerjisiyle çalışan sistemlerde akü kutusunun dışına, yüksek akım taşıyan ve dışarıdan erişilebilir bir çıkış noktası eklemek.
- Elektrikli bisiklet veya scooter kontrol kutularında batarya bağlantısını gövdeyi açmadan panel üzerinden yönetmek.
- Yüksek akımlı güç modüllerini bir muhafaza içine yerleştirip yalnızca bağlantı ucunu dışarıda bırakarak daha güvenli bir kurulum yapmak.
Bağlantı ve Kullanım
Konnektörü kullanmadan önce panel üzerinde gövdenin flanş ölçüsüne uygun bir delik açılır ve konnektör bu deliğe geçirilerek sabitlenir. Panelin iç tarafında kalan iki uca devrenin artı ve eksi hattı lehimlenir. Lehim yapılırken kablo ucunun kontak içine iyice oturması ve soğuk lehim oluşmaması için yeterli ısı ve lehim akışkanı kullanılmalıdır. Panelin dış yüzünde kalan taraf ise standart bir XT90 erkek fişin doğrudan takılabileceği şekilde açıkta bırakılır. Bağlantı yapılırken artı ve eksi hatların karışmaması için gövde üzerindeki kutup işaretlerine dikkat edilmelidir. Montaj tamamlandıktan sonra devreye enerji vermeden önce bir ohmmetre ile kontakların kısa devre yapmadığından emin olunması önerilir. Kalın kesitli güç kablosu kullanılan sistemlerde, kablo ağırlığının lehim noktasına sürekli baskı yapmaması için kablo panel içinde ayrıca bir kelepçe veya bant ile sabitlenmelidir.
Paket İçeriği
- 1 adet XT90E-F panel tipi dişi konnektör
- Panel montajı için gerekli sabitleme parçaları (model ve satın alma paketine göre değişiklik gösterebilir)
Dikkat Edilmesi Gerekenler
- Konnektörün anma akımının üzerinde akım geçirilmesi kontaklarda aşırı ısınmaya, gövdede yumuşamaya ve zamanla temas kaybına yol açabilir.
- Lehimleme sırasında aşırı ısı uygulanması veya lehim demirinin uzun süre kontakta tutulması, gövdedeki naylon malzemeyi yumuşatabilir veya deforme edebilir.
- Panel deliği konnektör gövdesinden farklı ölçüde açılırsa sabitleme gevşek kalabilir, kullanım sırasında titreşimle konnektör panelden gevşeyebilir.
- Artı ve eksi hatların ters bağlanması bağlı olduğu cihaz, batarya veya güç kaynağında kalıcı hasara neden olabilir; bağlantı öncesi kutuplar mutlaka kontrol edilmelidir.
- Konnektör dış ortama açık şekilde monte edildiğinde nem, toz veya sıvı sıçramasına karşı ek bir koruma önlemi alınması uzun vadede güvenilirliği artırır.
- Uzun süreli yüksek akım kullanımında kontak yüzeylerinin periyodik olarak gözle kontrol edilmesi, temas direncindeki artışın ve olası ısınma sorununun erken fark edilmesini sağlar.
