XT90E-F Panel Tipi Erkek Konnektör Siyah - XT90 Amass

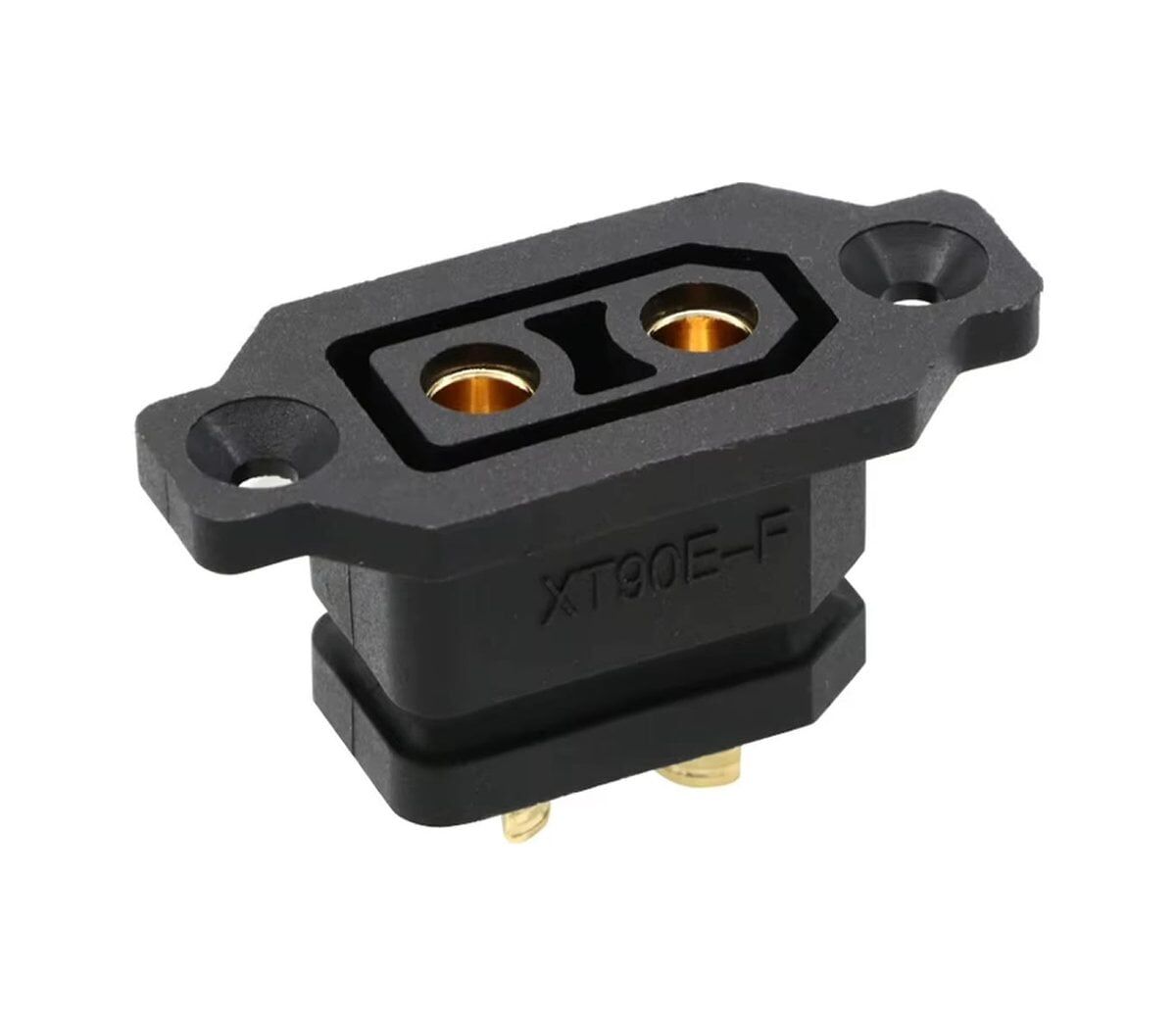

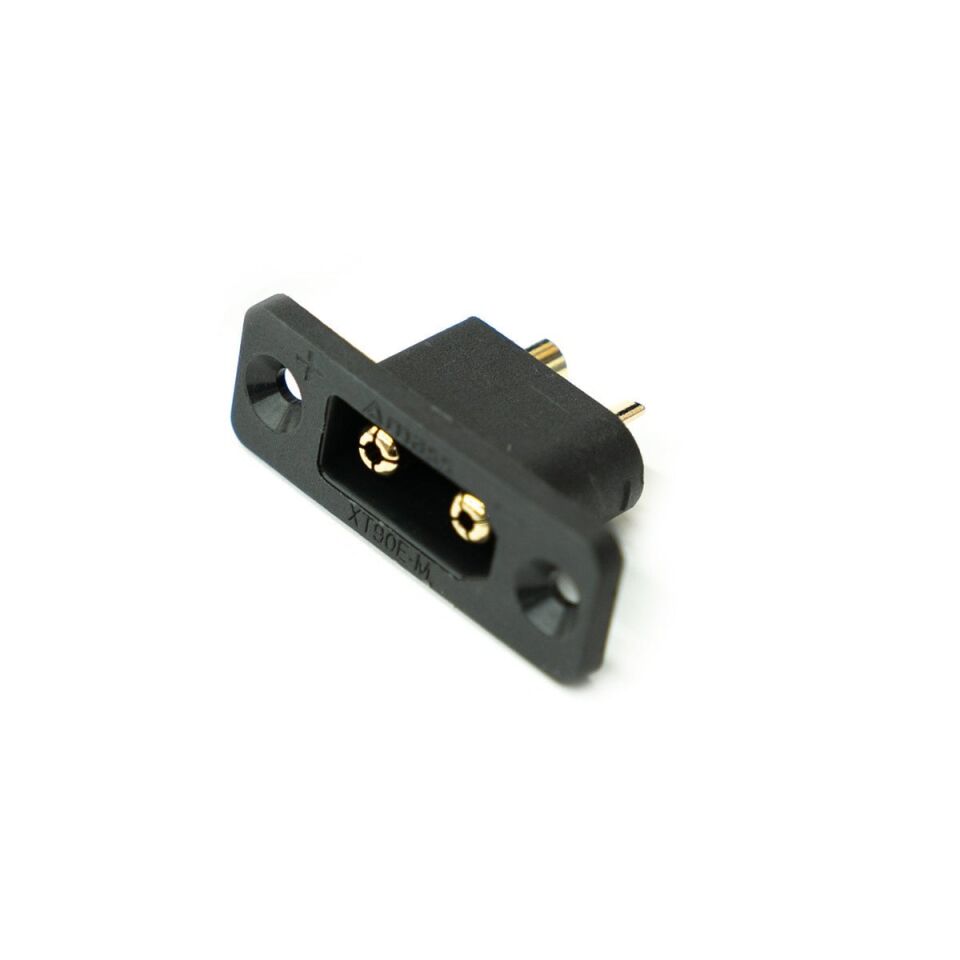

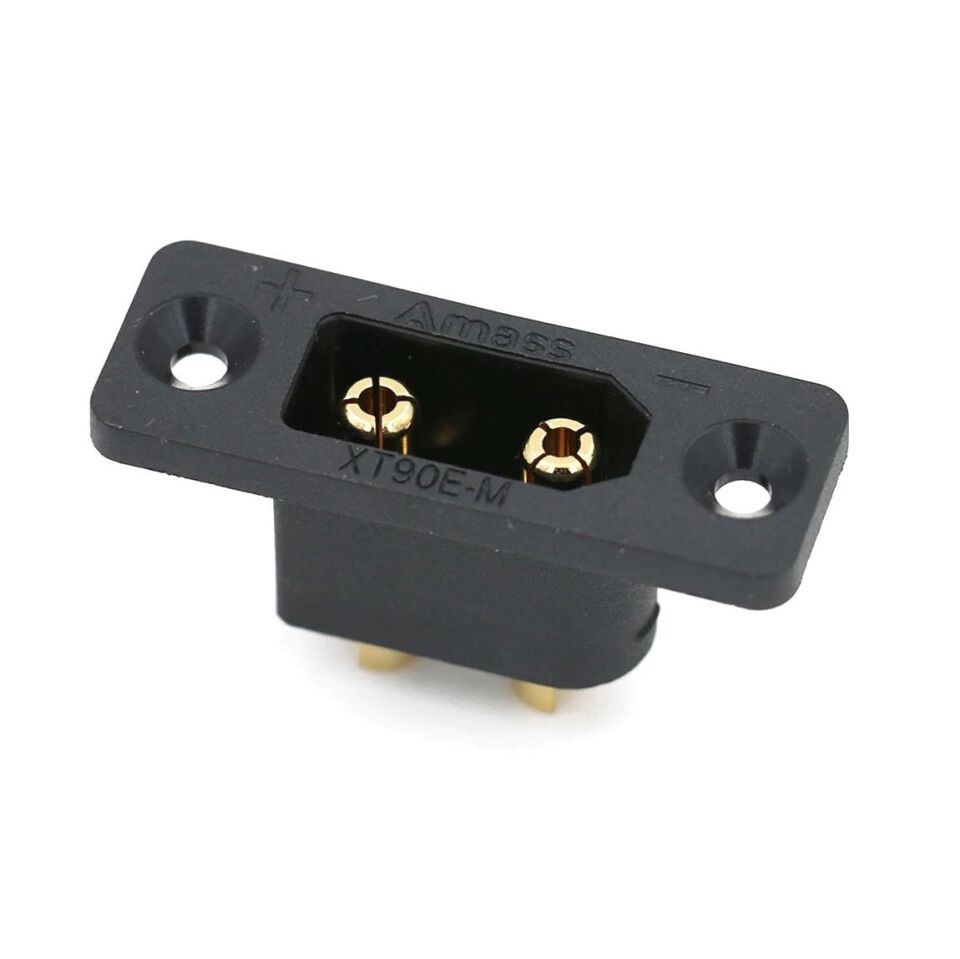

XT90E-F, Amass XT90 konnektör ailesinin panel tipi (şasi montaj) erkek versiyonudur. Standart XT90 serisinin yüksek akım taşıma kapasitesini korurken, bir kutunun veya panelin duvarına sabit şekilde monte edilebilecek şekilde tasarlanmıştır. Gövde panele sabit şekilde monte edilir; iç tarafta kalan pim ucuna besleme kablosu lehimlenir veya sıkıştırılır. Böylece pil kutusu, güç dağıtım paneli, robot şasisi veya bir cihazın dış yüzeyinde, dışarıdan takılıp çıkarılabilen sabit bir yüksek akım bağlantı noktası oluşturulur. Siyah renkli alev yürütmeyen gövdesi ve altın kaplamalı pimi ile hem mekanik dayanım hem de düşük temas direnci sağlar. Panel tipi yapısı, kabloyu doğrudan lehimlemek yerine düzenli olarak takılıp çıkarılması gereken güç hatlarında pratik bir çözüm sunar; özellikle pil değişimi sık yapılan veya bakım için parçaların ayrılması gereken sistemlerde tekrar tekrar lehim yapma zorunluluğunu ortadan kaldırır.

Teknik Özellikler

Öne Çıkan Özellikler

• Panel veya şasi üzerine sabit montaj için tasarlanmıştır; ayrı bir kablo ucu konnektörüne ihtiyaç duymadan dışarıdan erişilebilen bir bağlantı noktası oluşturur.
• 90A sürekli akım taşıma kapasitesiyle pil, motor sürücü ve güç kaynağı gibi yüksek akım çeken hatlarda güvenle kullanılabilir.
• Yaklaşık 5,5 mm çapındaki altın kaplamalı pimi sayesinde düşük temas direnci sunar ve yüksek akımda ısınmayı azaltır.
• Alev yürütmeyen naylon gövdesi mekanik darbelere, titreşime ve sürekli kullanıma karşı dayanıklıdır.
• Standart XT90 dişi konnektörlerle doğrudan eşleştiği için mevcut pil, ESC veya güç kaynağı kablolarıyla uyumlu çalışır.
• Panele sabit şekilde monte edilmiş yapısı sayesinde kablo çekmeden sadece karşı fişi takıp çıkararak hızlı bağlantı kurulmasını sağlar.
• Siyah gövde rengi, monte edildiği panelin veya kutunun görünümüyle sade bir bütünlük oluşturur.
• Gövdenin panel deliğine oturan yapısı, konnektörün montaj sonrası panel üzerinde sabit kalmasını sağlar; tekrarlanan takma çıkarma işlemlerinde gövdenin panelden gevşeyip dönmesini engeller.

Kullanım Alanları

• Bir pil kutusunun dış yüzeyine sabitlenerek, pil sökülüp takılmadan dış devreye bağlanabilmesini sağlayan sabit bir şarj/deşarj noktası oluşturmak.
• Bir robotun arka şasi paneline monte edilip, motor sürücü kartına giden ana güç hattının dışarıdan kolayca ayrılabilir hale getirilmesi.
• Bir güç dağıtım kutusunun kapağına yerleştirilerek, harici bir güç kaynağının prize takar gibi hızlıca bağlanabilmesinin sağlanması.
• Bir ESC (elektronik hız kontrolcüsü) muhafazasının dışına yerleştirilip, pil değişiminde her seferinde lehim yapmadan hızlı bağlantı kurulması.
• Bir drone veya rover gövdesinin alt panelinde sabit bir çıkış noktası oluşturularak pil takımının kolayca değiştirilebilmesi.
• Test masasında kullanılan bir güç kaynağı kutusunun ön yüzüne monte edilip, farklı devrelerin aynı çıkışa sırayla takılıp çıkarılabilmesi.
• Elektrikli bisiklet veya scooter gibi taşınabilir sistemlerin pil bölmesinde, dışarıdan erişilebilen sabit bir şarj girişi oluşturulması.
• Güneş paneli veya harici bir şarj kontrol ünitesinin muhafazasına yerleştirilerek, panel ile batarya yönetim devresi arasında ihtiyaç halinde sökülüp takılabilen bir güç bağlantısı kurulması.
• Sabit tesis edilmiş bir güç kaynağı ünitesinin ön yüzüne monte edilip, farklı yük gruplarının servis sırasında aynı çıkışa güvenle ve tekrar tekrar bağlanabileceği bir servis noktası oluşturulması.

Bağlantı ve Kullanım

XT90E-F'in gövdesi panele sabit şekilde monte edildikten sonra, panelin iç tarafında kalan pim ucuna besleme kablosunun artı ve eksi uçları lehimlenir veya uygun bir sıkıştırma yöntemiyle bağlanır; bağlantı noktalarının kısa devreye karşı ısı daralan hortum ile izole edilmesi önerilir. Panelin dış yüzünde kalan erkek pim kısmına ise standart bir XT90 dişi konnektör takılarak devre tamamlanır ve bağlantı, fişi çekip takarak istenildiği zaman ayrılabilir hale gelir. Yüksek akım geçen bir bağlantı olduğu için lehim noktalarının temiz ve sağlam yapılmasına, ayrıca kablo kalınlığının taşınacak akıma uygun seçilmesine özellikle dikkat edilmelidir.

• Panel üzerinde konnektörün gövde çapına uygun bir montaj deliği açılır ve konnektör bu deliğe içeriden veya dışarıdan yerleştirilir.
• Gövde, panelin kalınlığına göre kilitleme çıkıntıları veya somun/vida yardımıyla sabitlenir; sabitleme sırasında gövdenin panele tam oturduğu ve elle oynatıldığında gevşek kalmadığı kontrol edilir.
• Panelin iç tarafında kalan pim ucundaki lehim deliğine besleme kablosunun sıyrılmış teli yerleştirilir ve pim, kalayla tam kaplanacak şekilde lehimlenir; lehim sırasında pimin çevresindeki plastik gövdenin aşırı ısınıp deforme olmaması için lehim süresi uzun tutulmamalıdır.
• Artı ve eksi pimler için bu işlem ayrı ayrı ve doğru kutup sırasına göre tekrarlanır; lehim noktaları soğuduktan sonra ısı daralan hortum ile tek tek izole edilir.
• Panelin dış yüzünde kalan erkek pim ucuna karşı XT90 dişi konnektör doğrudan geçirilerek bağlantı tamamlanır; konnektörün tam oturduğu ve gevşek temas olmadığı görsel olarak kontrol edilir.

Paket İçeriği

• 1 adet XT90E-F panel tipi erkek konnektör

Dikkat Edilmesi Gerekenler

• Lehim veya sıkıştırma bağlantıları gevşek yapıldığında temas direnci artar ve bağlantı noktası yüksek akımda aşırı ısınabilir; bağlantının sağlam ve temiz yapıldığından emin olunmalıdır.
• Konnektör 90A sürekli akım için tasarlanmıştır; bu değerin üzerinde sürekli yük çekilmesi ısınmaya ve gövdenin zamanla deforme olmasına yol açabilir.
• Artı ve eksi hatların karıştırılmaması gerekir; ters bağlantı bağlı olduğu devrede veya pilde kalıcı hasara neden olabilir.
• Bağlantı kablosunun kesiti taşınacak akıma göre yetersiz seçilirse kablo ısınır ve konnektörün genel performansını olumsuz etkiler.
• Konnektör su geçirmez olarak belirtilmediği sürece açık hava veya nemli ortamlarda ek bir koruma önlemi alınmadan kullanılmamalıdır.
• Erkek pim açıkta kaldığında yanlışlıkla başka bir metal yüzeye temas edip kısa devreye yol açabileceğinden, kullanılmadığı sürelerde uçun izole edilmesi veya karşı konnektörle kapalı tutulması önerilir.
• Montaj deliği konnektörün gövde çapına göre gereğinden gevşek açılırsa gövde panel üzerinde oynayabilir; titreşimli ortamlarda bu oynama zamanla sabitlemenin gevşemesine ve temas noktalarının bozulmasına yol açabilir.
• Konnektör su geçirmez olarak belirtilmediğinden, panel üzerindeki montaj deliği ile gövde arasında kalan boşluktan nem veya toz girişi olabileceği unutulmamalı, açık alanda kullanımda ek koruma önlemi alınmalıdır.
