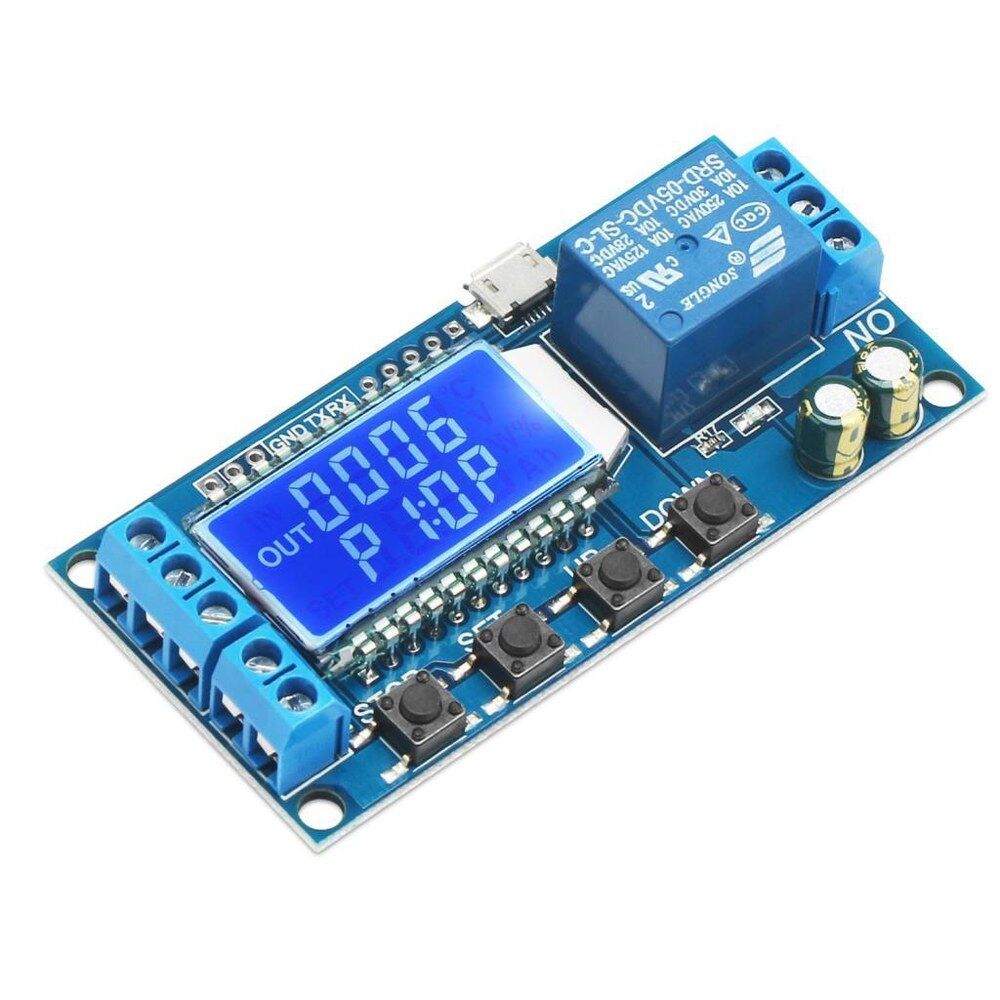

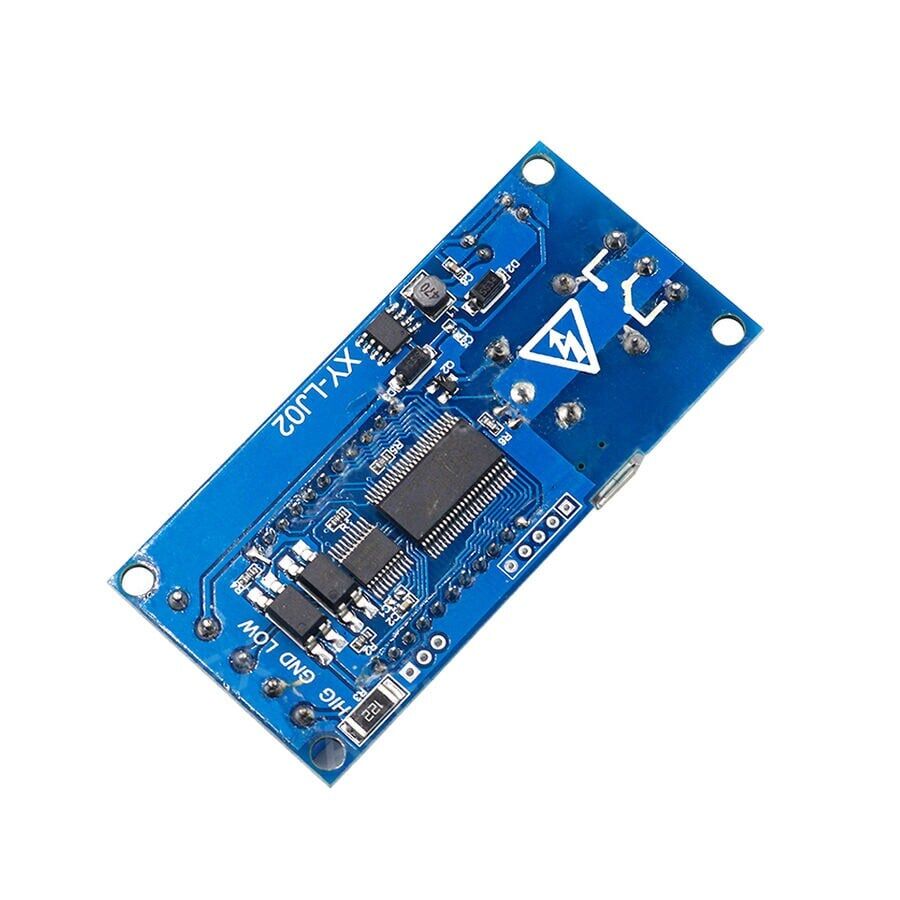

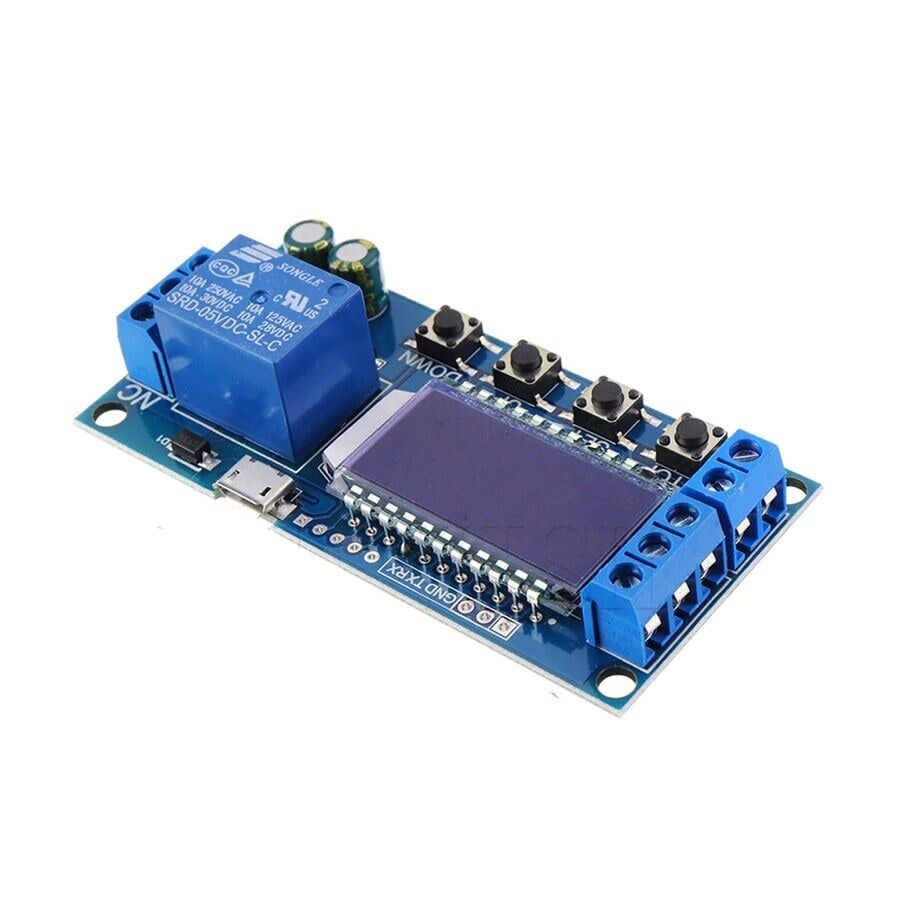

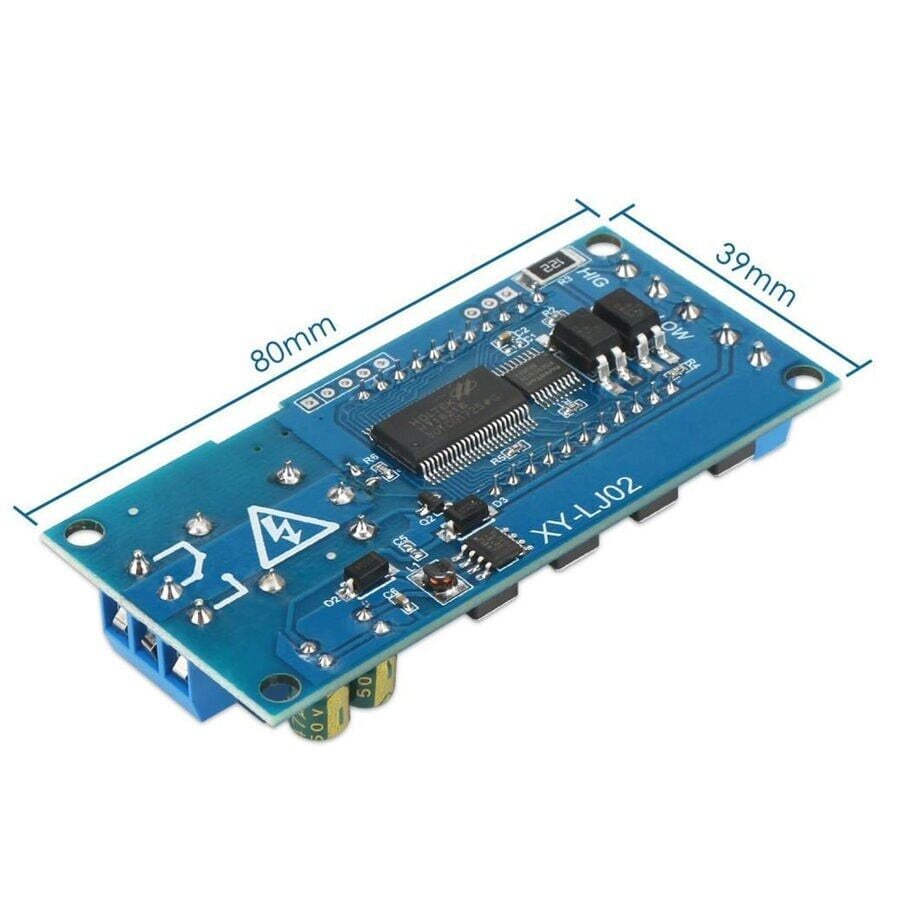

XY-LJ02 Zaman Ayarlanabilir Röle Modülü

XY-LJ02, DC 12V ile beslenen, dijital göstergeli ve çok fonksiyonlu bir zaman ayarlanabilir röle modülüdür. Kart üzerindeki üç buton yardımıyla saniye, dakika veya saat biriminde 0,1 saniyeden başlayarak geniş bir aralıkta gecikme süresi girilebilir; ardından gecikmeli açma, gecikmeli kapama veya döngüsel (periyodik) çalışma gibi modlardan biri seçilerek dahili röle bu programa göre kontrol edilir. Bir mikrodenetleyici tarafından yönetilen zamanlama devresi, harici bir Arduino veya PLC olmadan bağımsız (stand-alone) çalışabilecek şekilde tasarlanmıştır. Röle çıkışı hem normalde açık hem normalde kapalı kontak sunduğu için motor, lamba, fan, pompa gibi yükler zamana bağlı olarak devreye alınıp kesilebilir. Ayarlanan süre ve mod bilgisi elektrik kesintisinde de hafızada tutulduğundan tekrar programlama gerekmez ve modül tekrar enerjilendiğinde kaldığı ayardan çalışmaya devam eder.

Teknik Özellikler

Öne Çıkan Özellikler

• Ayarlanabilir süre aralığı 0,1 saniye gibi çok kısa değerlerden başlayarak geniş bir yelpazede seçilebilir, böylece hem röle çıkışının çok kısa süreyle tetiklenmesi gerektiği hızlı işlemler hem de uzun süreli zamanlamalar tek modülle karşılanabilir.
• Gecikmeli açma, gecikmeli kapama ve döngüsel (periyodik) çalışma gibi farklı çalışma modları ek bir devre veya programlama olmadan sadece mod tuşuyla seçilebilir.
• Üzerindeki dijital gösterge hem ayar sırasında girilen süreyi hem de çalışma anında geri sayan kalan süreyi gösterdiği için kullanıcı işlemin ne zaman biteceğini kör tahmin yapmadan takip edebilir.
• Elektrik kesintisi sonrasında ayarlanan süre, seçili çalışma modu ve zaman birimi dahili hafızada saklandığı için enerji her geldiğinde modülü yeniden programlamaya gerek kalmaz.
• Röle çıkışı hem NO (normalde açık) hem NC (normalde kapalı) kontak sunduğu için yükün, süre dolana kadar açık mı yoksa kapalı mı kalacağına göre esnek kablolama yapılabilir.
• Harici tetikleme girişi sayesinde modül, kart üzerindeki butonlar yerine ayrı bir buton, anahtar veya sensör çıkışıyla da tetiklenebilir; bu da modülü panel içine gizleyip tetiklemeyi panel dışına taşımayı mümkün kılar.
• Mikrodenetleyici tabanlı bağımsız çalışma yapısı sayesinde modülün çalışması için ayrı bir Arduino, PLC veya bilgisayar bağlantısına ihtiyaç duyulmaz.

Kullanım Alanları

• Bir sulama pompasını buton veya harici bir zaman sinyaliyle tetikleyip belirlenen süre (örneğin 5 dakika) boyunca çalıştırdıktan sonra otomatik olarak durdurmak.
• Garaj, merdiven veya bahçe aydınlatmasında butona basıldıktan belirli bir süre sonra (örneğin 90 saniye) ışığı otomatik olarak söndürmek.
• Kuluçka makinesinde yumurta çevirme motorunu döngüsel/periyodik modda belirli aralıklarla (örneğin her 2 saatte bir 30 saniye) kısa süreli çalıştırıp durdurmak.
• Sera veya akvaryum havalandırma fanını gün içinde belirli süre çalıştırıp belirli süre durdurarak sürekli devir daim (hava/su sirkülasyonu) sağlamak.
• Bir çıkışı, ana güç verildikten birkaç saniye sonra devreye alarak, aynı hatta bulunan başka bir cihazın ilk açılış akım darbesinden (inrush) sonra sisteme dahil olmasını sağlamak.
• Bir üretim veya test bandında bir çıkışı manuel tetikleyip ayarlanan süre sonunda otomatik olarak kapanmasını sağlayarak tekrarlanan işlemlerde kronometre tutma ihtiyacını ortadan kaldırmak.
• Bir elektrikli kilit veya solenoid valfi butona basıldıktan sonra sadece kısa bir süre (örneğin 3 saniye) enerjilendirip ardından otomatik olarak kesmek.

Bağlantı ve Kullanım

Modülün besleme girişine (+12V ve GND) DC 12V güç kaynağı bağlanır; kartın enerjilenmesiyle birlikte dijital gösterge açılır ve son kayıtlı ayarı gösterir. Kart üzerindeki üç butondan SET/Mod tuşu ile çalışma modu, Artı ve Eksi tuşlarıyla ise süre değeri ile zaman birimi (S/M/H) belirlenir; ayar tamamlandıktan sonra değer otomatik olarak hafızaya yazılır. Röle çıkış terminalindeki COM ortak ucu kontrol edilecek yükün bir ucuna, NO (normalde açık) veya NC (normalde kapalı) uçlarından biri de yükün besleme hattına bağlanarak anahtarlama devresi tamamlanır; yükün çektiği akım röle kontağının 10A sınırını aşmamalıdır. Harici bir anahtar, buton veya sensörle tetikleme yapılacaksa bu devre, modülün tetikleme (trigger) giriş terminaline bağlanır; ayar butonlarına paralel bağlantı yapılmaz. Tetikleme geldiğinde modül seçili moddaki zamanlama döngüsünü başlatır. Ayarlar tamamlandıktan sonra süre dijital ekranda geri sayım şeklinde izlenebilir; süre dolduğunda röle seçilen moda göre (açık kalır, kapanır veya tekrar döngüye girer) konum değiştirir.

Paket İçeriği

• 1 x XY-LJ02 zaman ayarlanabilir röle modülü
• Kart üzerinde monteli röle ve vidalı çıkış terminali
• Ayar için kart üzerinde hazır 3 adet buton (Mod, Artı, Eksi)

Dikkat Edilmesi Gerekenler

• Modül yalnızca DC ile beslenir; AC kaynağa doğrudan bağlanmaz. Farklı bir DC gerilim kullanılacaksa (örneğin 24V) önce modülün besleme aralığı doğrulanmalı, gerekirse uygun bir DC-DC dönüştürücü/regülatör ile 12V üretilmelidir.
• Röle kontağı üzerinden 220V AC şebeke gerilimi gibi yüksek gerilimli bir yük anahtarlanacaksa bağlantılar mutlaka enerji kesikken yapılmalı, yüksek gerilim hatları alçak gerilim (12V) hatlarından ayrı yönlendirilmeli ve kontağın akım/gerilim sınırı (10A 250V AC / 10A 30V DC) kesinlikle aşılmamalıdır.
• Röle kontak sınırının üzerinde akım çeken yükler (örneğin kalkış anında yüksek akım çeken büyük motorlar veya kompresörler) doğrudan bağlanmamalı, gerekiyorsa yükü uygun kapasiteli bir kontaktör üzerinden sürecek şekilde bağlanmalıdır.
• Zaman birimi (S/M/H) yanlış seçildiğinde beklenenden çok daha kısa veya çok daha uzun bir gecikme oluşabilir; bu durum özellikle güvenlik amaçlı kullanımlarda ciddi sonuçlar doğurabileceğinden ayar sonrası ekrandan mod ve süre mutlaka kontrol edilmelidir.
• Kart üzerinde açıkta elektronik bileşenler ve gerilim taşıyan terminaller bulunduğundan nem, toz ve iletken parçalarla temastan korunacak şekilde uygun bir kutu veya pano içine monte edilmesi önerilir.
• Elektrik kesintisinde hafızadaki süre ve mod bilgisi korunsa da, kritik uygulamalarda enerji geldikten sonra rölenin beklenen konumda (açık veya kapalı) başladığından emin olunmalı ve gerekirse ilk çalıştırmada gözle kontrol edilmelidir.
• Modülün üzerinde marka tarafından farklı revizyonlarda buton yerleşimi veya mod listesi değişebildiğinden, ilk kullanımdan önce kart üzerindeki mod tablosu veya varsa ürünle gelen etiket incelenmelidir.
