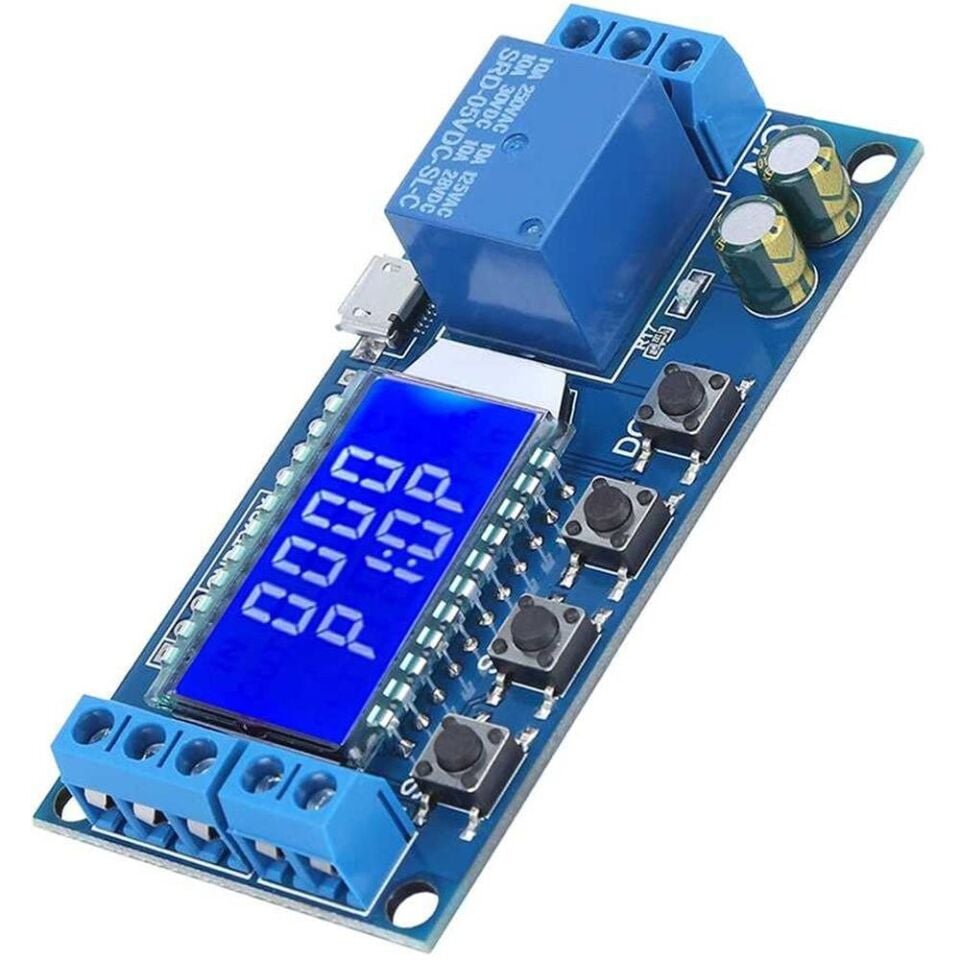

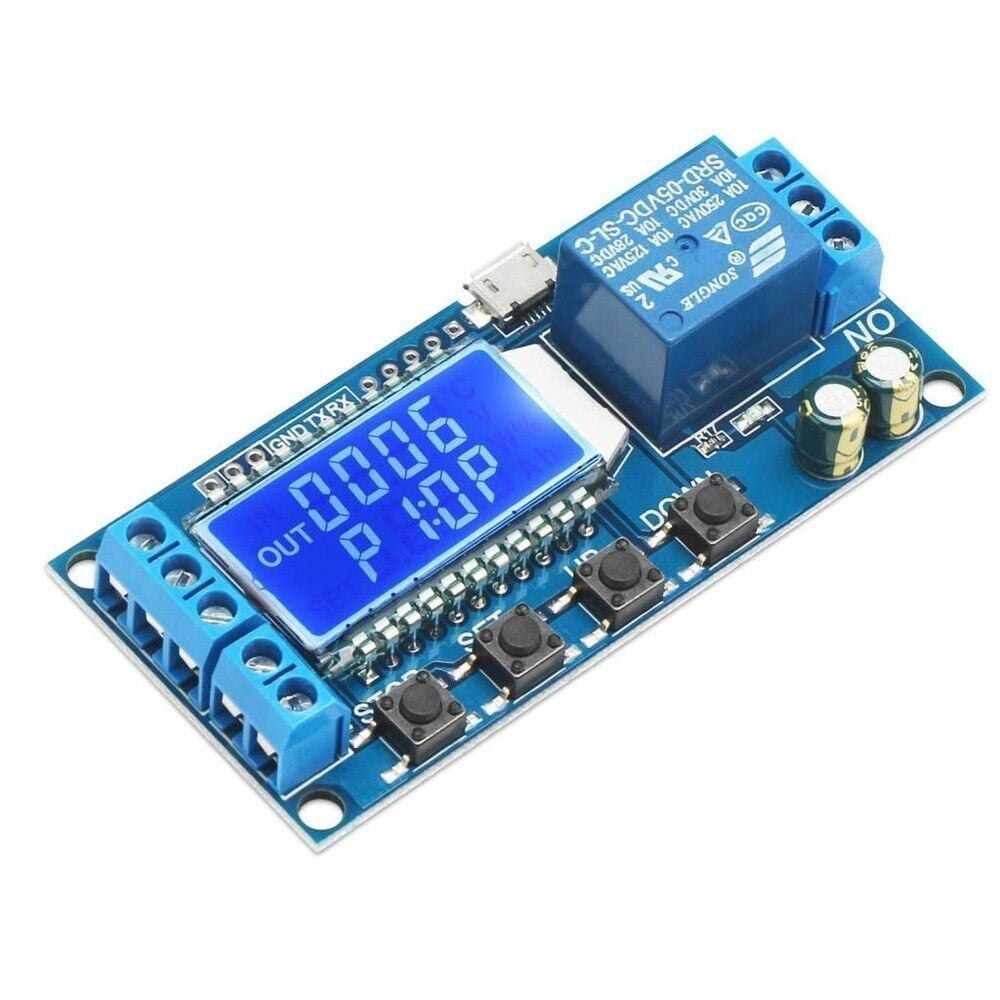

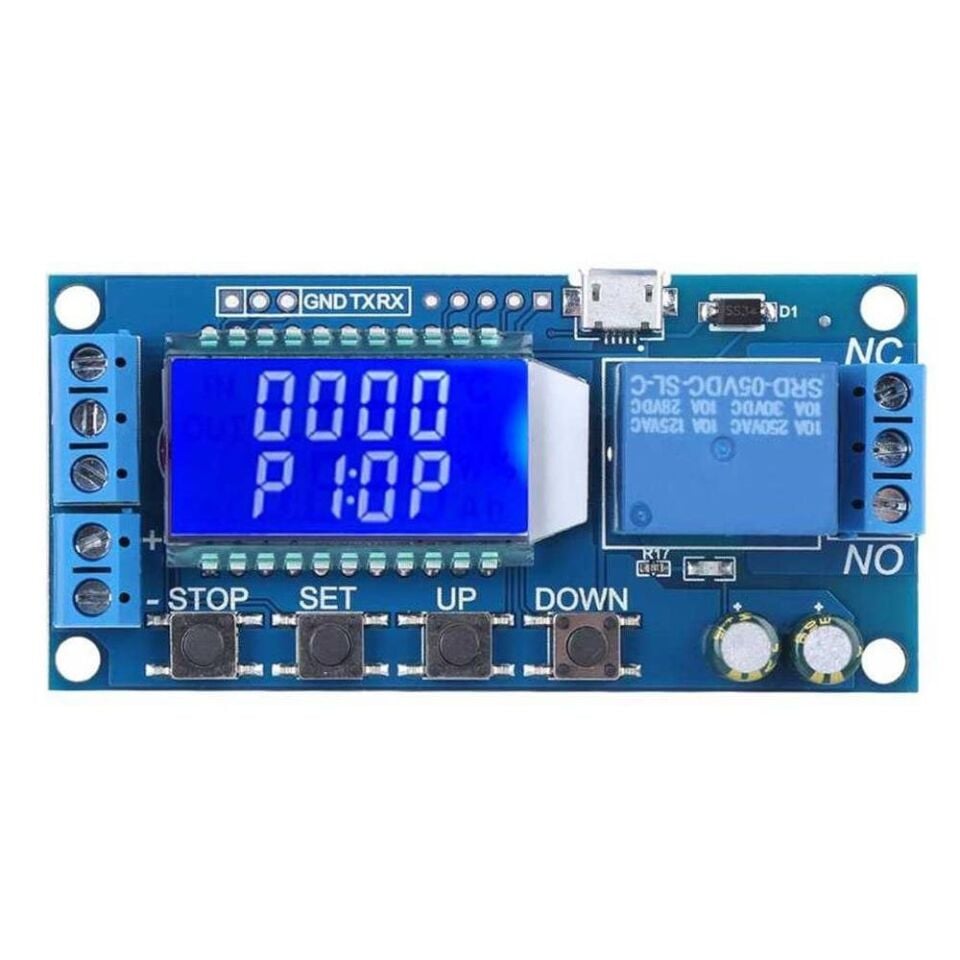

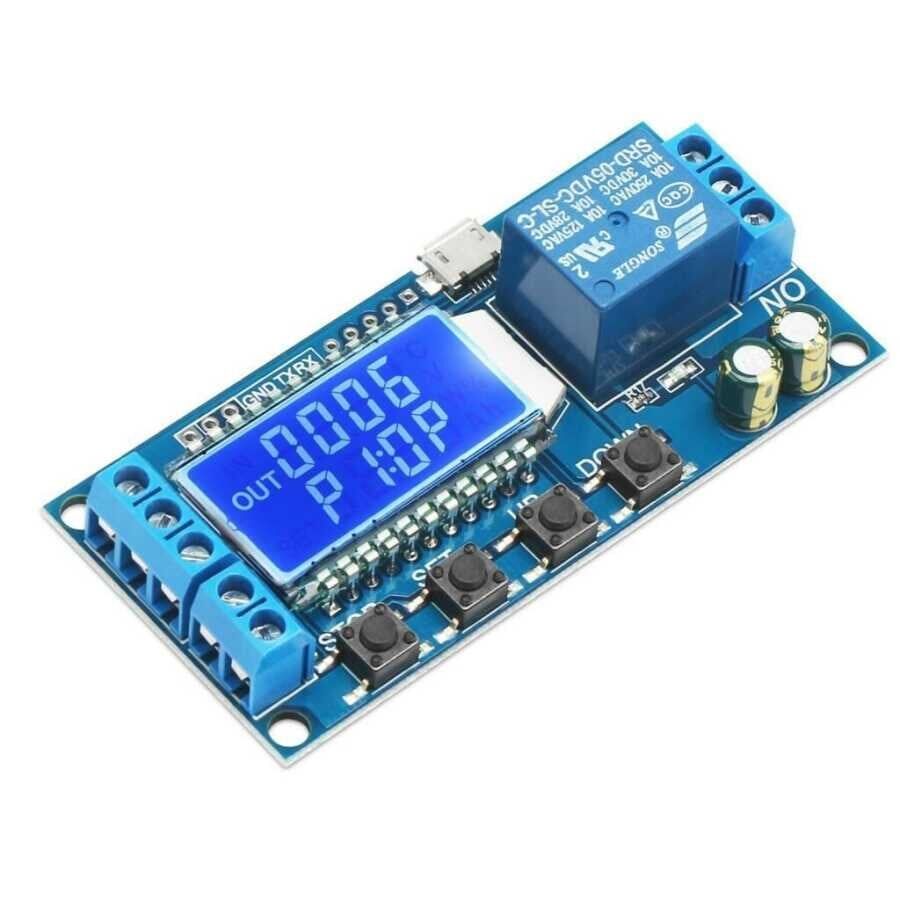

XY-LJ02 Zaman Kontrollü Röle Modülü

XY-LJ02 Zaman Kontrollü Röle Modülü, bir çıkışın belirlenen bir süre boyunca veya belirli bir gecikmeyle açılıp kapanmasını sağlayan hazır bir zamanlayıcı röle kartıdır. Kart üzerindeki kontrol devresi, güç verildiğinde veya harici bir tetikleme sinyali geldiğinde üzerindeki elektromekanik röleyi ayarlanan süre kadar sürer; röle kontakları da bu süre içinde bağlı olan yükü (motor, lamba, valf, alarm gibi) devreye alır ya da devreden çıkarır. Modül, ayrı bir mikrodenetleyici kartı, programlama arayüzü veya kod yazımı gerektirmeden, basit zaman tabanlı anahtarlama ve otomasyon ihtiyaçlarını doğrudan karşılamak için tasarlanmıştır. Küçük boyutlu, bağımsız çalışan bir kart olduğu için hem yeni bir devre tasarlanırken hem de mevcut bir kontrol panosuna veya elektromekanik sisteme sonradan zaman kontrolü eklenmek istendiğinde kolayca devreye alınabilir. Klasik bir zaman rölesinin işlevini, düşük maliyetli ve kompakt bir elektronik kart üzerinde sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Ayarlanabilir gecikme süresi sayesinde farklı uygulamalara göre zamanlama esnekliği sağlar.
• Röle çıkışı sayesinde AC veya DC ile beslenen harici yükleri (motor, lamba, valf, alarm gibi) tetikleyerek devreye alıp çıkarabilir.
• Kompakt PCB tasarımı, dar montaj alanlarına ve mevcut kontrol panolarına kolayca entegre edilebilir.
• Vidalı klemens bağlantıları, kablo bağlantılarının lehim gerektirmeden hızlı ve güvenli şekilde yapılmasına imkân tanır.
• Üzerindeki LCD ekran, ayarlanan süreyi, seçili çalışma modunu ve röle çıkışının durumunu görsel olarak takip etmeyi kolaylaştırır.
• Harici tetikleme girişi, modülün bir buton, anahtar veya sensör çıkışıyla tetiklenerek otomatik çalışmasını sağlar.
• Bağımsız bir kart olduğu için ayrı bir mikrodenetleyici, kod yazımı veya bilgisayar bağlantısı olmadan tek başına çalışabilir.
• Elektromekanik röle kullanımı sayesinde hem AC hem DC yükleri tek bir devre üzerinden anahtarlamaya uygundur.

Kullanım Alanları

• Bir kapı veya garaj motorunun, açma komutundan belirli bir süre sonra otomatik olarak durdurulması.
• Bahçe sulama sisteminde vanayı belirlenen süre boyunca açık tutup ardından otomatik olarak kapatma.
• Merdiven veya koridor aydınlatmasında, butona basıldıktan sonra lambayı bir süre yanık tutup kendiliğinden söndürme.
• Üretim hattında bir konveyör motorunun, sensörden gelen sinyalden belirli bir gecikmeyle devreye girmesini sağlama.
• Sera veya akvaryum havalandırma fanının belirli aralıklarla otomatik olarak devreye girip çıkmasını sağlayan döngüsel çalıştırma.
• Güvenlik sisteminde, hareket sensöründen gelen sinyalle sirenin belirli bir süre çalıp otomatik olarak susturulması.
• Bir laboratuvar veya atölye ortamında, ısıtıcı ya da karıştırıcı gibi bir cihazın önceden belirlenen süre kadar çalıştırılıp ardından otomatik olarak kapatılması.
• Elektrikli bir vitrin veya reklam panosu ışığının, mağaza açılış-kapanış saatlerine yakın belirli bir gecikmeyle devreye alınması.

Bağlantı ve Kullanım

Modülün güç girişindeki VCC ve GND uçları besleme kaynağına bağlanır, röle çıkış terminalindeki COM ucu ise kontrol edilecek yükün ortak hattına bağlanır; yükün tetiklendiğinde çalışmasını istediğiniz durumda NO (normalde açık), tetiklenmediği sürece çalışmasını istediğiniz durumda ise NC (normalde kapalı) ucu kullanılır. Zamanlama süresi, SET butonuyla ayar moduna girilip UP/DOWN butonlarıyla LCD ekrandaki değer değiştirilerek belirlenir. Harici bir tetikleme kullanılacaksa, tetikleme giriş terminali bir buton, anahtar veya sensör çıkışına bağlanır; bu girişe gelen sinyal kartın ayarlı süre boyunca röleyi sürmesini başlatır. Bağlantılar tamamlanıp süre ayarlandıktan sonra modül, güç verildiği anda veya tetikleme sinyali geldiğinde ayarlanan zamanlama mantığına göre otomatik olarak çalışmaya başlar. Röle kontaklarına bağlanacak yükün akım ve gerilim değerleri kontrol edilerek doğru NO veya NC ucunun seçilmesi, devrenin ilk kurulumunda yapılacak yanlış bağlantıları önler. İlk devreye almadan önce düşük riskli bir yük (örneğin küçük bir lamba) ile kısa bir deneme yapılması, zamanlama ayarının ve bağlantıların doğruluğunun görsel olarak teyit edilmesini kolaylaştırır.

Paket İçeriği

• 1 x XY-LJ02 Zaman Kontrollü Röle Modülü
• Kart üzerinde önceden monte edilmiş röle ve kontrol devresi

Dikkat Edilmesi Gerekenler

• Röle kontaklarının akım ve gerilim sınırlarının üzerinde yük bağlanmamalı, kapasitenin üzerindeki yükler için ayrıca bir kontaktör veya ara röle kullanılmalıdır.
• Besleme girişine ters polarite ile gerilim uygulanması karta zarar verebilir, bağlantı öncesinde VCC ve GND uçları mutlaka kontrol edilmelidir.
• AC şebeke hattı gibi yüksek gerilimli yükler röle kontaklarına bağlanacaksa, bu bağlantılar güç kapalıyken ve gerekli izolasyon önlemleri alınarak yapılmalıdır.
• Zamanlama ayarı yapılırken kart üzerindeki butonlara ve klemens vidalarına aşırı kuvvet uygulanmamalı, aşırı sıkılan klemens vidası veya zorlanan buton hasar görebilir.
• Nem, toz ve yüksek sıcaklığa maruz kalan ortamlarda kullanım kart üzerindeki bileşenlerin ömrünü kısaltabileceğinden modül kuru ve korunaklı bir muhafaza içine yerleştirilmelidir.
• Tetikleme girişine gürültülü veya kararsız bir sinyal uygulanması rölenin beklenmedik şekilde çalışmasına yol açabilir, bu nedenle sinyal kaynağının kararlı olduğundan emin olunmalıdır.
• Kart üzerindeki bağlantı noktaları ve lehim ayakları açıkta olduğundan, modül iletken yüzeylerle veya metal parçalarla temas etmeyecek şekilde monte edilmelidir.
• Röle her anahtarlamada mekanik olarak hareket ettiğinden, çok sık ve yüksek frekansta tetikleme gerektiren uygulamalarda kontakların ömrü kısalabilir; bu tür kullanımlar için ömrü daha uzun bir anahtarlama çözümü tercih edilmelidir.
