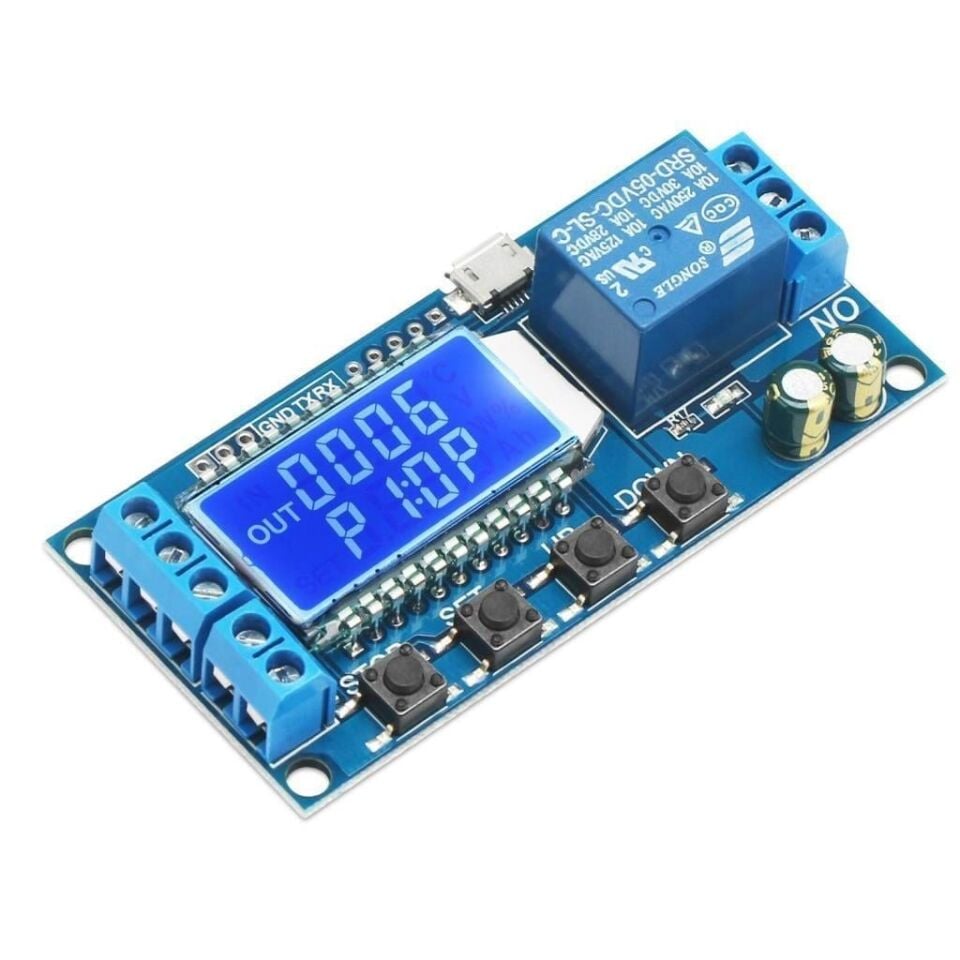

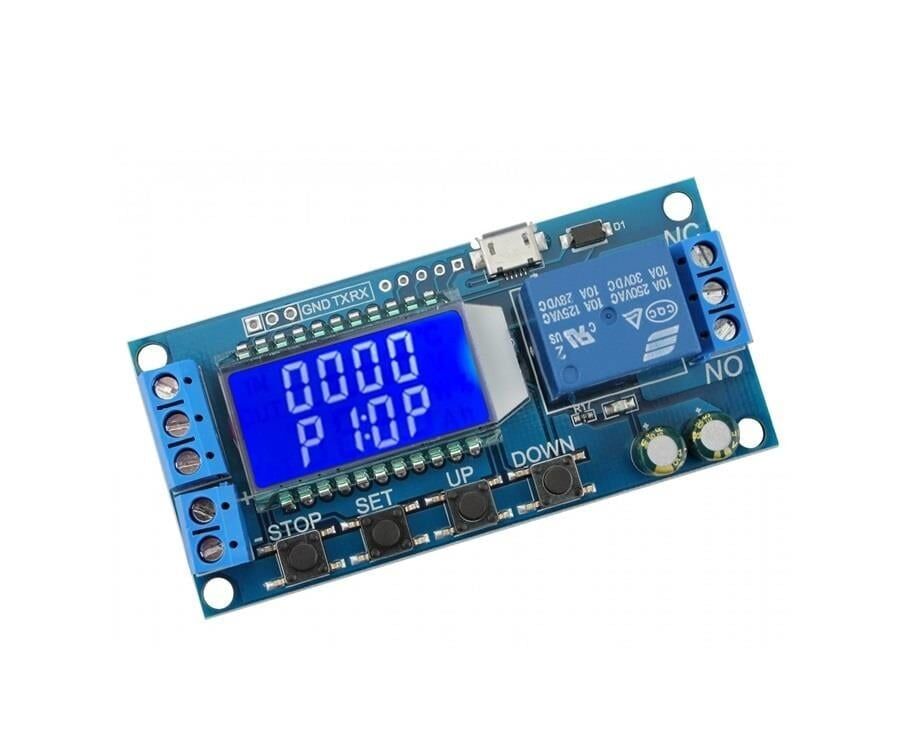

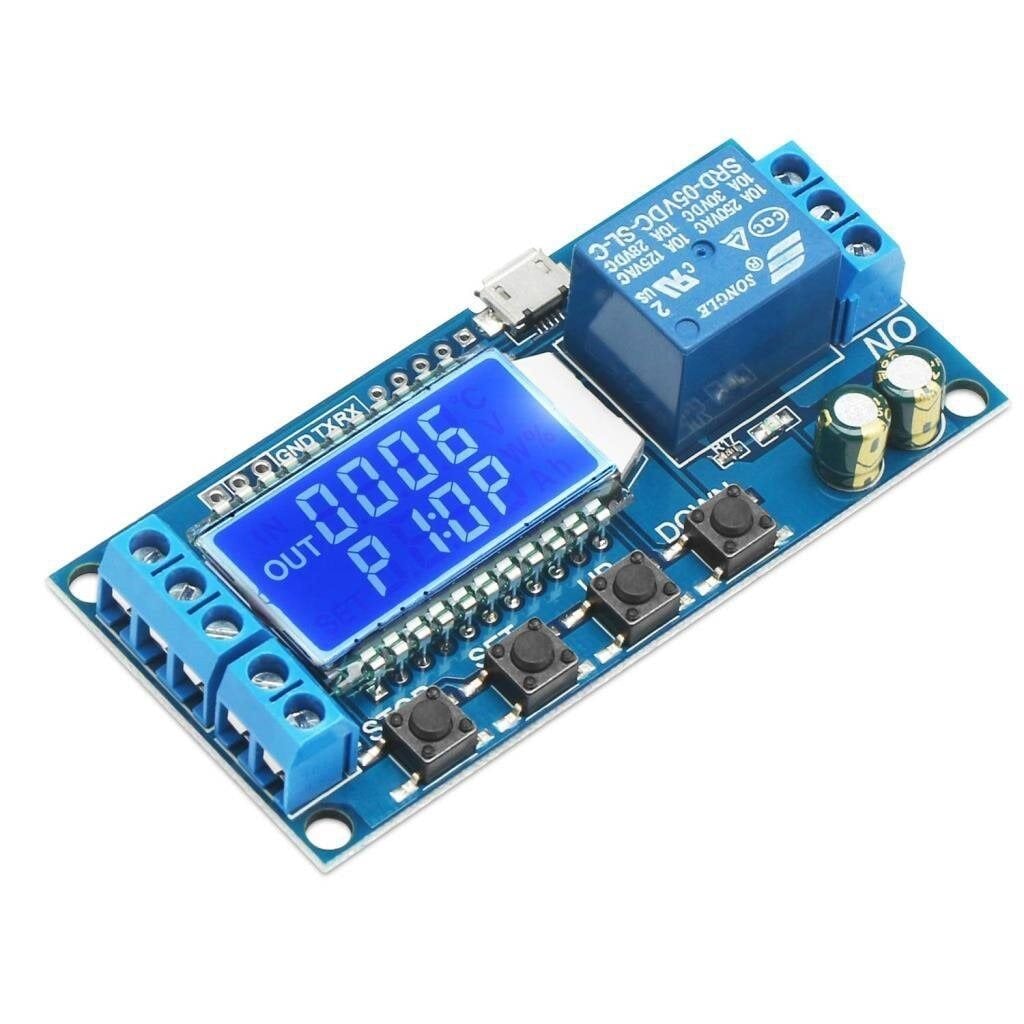

XY-LJ02 Zaman Ayarlı Röle Modülü

XY-LJ02, LCD ekranlı ve 4 tuşla programlanan bir zaman gecikmeli röle (timer) modülüdür. Modül, harici bir tetikleme sinyali aldıktan sonra kullanıcının ekran üzerinden girdiği süre kadar bekler ve bu sürenin sonunda üzerindeki rölesini COM-NO-NC uçlarından anahtarlar. Süre, saniye veya dakika cinsinden 0,1 saniye ile 9999 dakika arasında ayarlanabilir; gecikmeli açma, gecikmeli kapama ve döngülü tetikleme gibi birden fazla çalışma modu desteklenir. Tetikleme girişi optokuplörle izole edilmiştir, böylece kontrol devresi ile yük devresi birbirinden ayrılır. Ayarlar dahili hafızaya yazılır ve elektrik kesintisinde kaybolmaz.

Teknik Özellikler

Öne Çıkan Özellikler

• LCD ekran üzerinden 4 tuşla kolay parametre girişi yapılır; menüde saniye/dakika, süre değeri ve çalışma modu seçilir, ayrı bir yazılım veya bilgisayar bağlantısı gerekmez.
• 0,1 saniyeden 9999 dakikaya kadar geniş bir zamanlama aralığı sunar; bu sayede hem çok kısa gecikmeler hem de saatler süren uzun bekleme ihtiyaçları tek modülle karşılanabilir.
• P1-P4 arası birden fazla çalışma modu sayesinde gecikmeli açma, gecikmeli kapama, tek atımlı tetikleme ve döngülü (periyodik) tetikleme gibi farklı senaryolar aynı modülle, ek devre gerekmeden çözülür.
• Tetikleme girişi optokuplörle izole edilmiştir; kontrol sinyalini üreten devre ile yük hattı elektriksel olarak birbirinden ayrılır, bu da parazit ve gerilim farklarına karşı ek koruma sağlar.
• Ayarlanan süre ve çalışma modu bilgisi dahili hafızada tutulur; elektrik kesildiğinde veya modül yeniden başlatıldığında ayarların yeniden girilmesine gerek kalmaz.
• COM, NO ve NC uçlarının birlikte çıkarılmış olması sayesinde hem normalde açık hem normalde kapalı mantıkla çalışan yük bağlantıları aynı modülle yapılabilir.
• Geniş besleme aralığı (DC 5-30V) sayesinde 6V, 9V, 12V ve 24V gibi farklı gerilim seviyesindeki sistemlerde ek regülatör devresine gerek kalmadan doğrudan kullanılabilir.
• Micro USB üzerinden de beslenebilmesi, geliştirme aşamasında ya da masaüstü test düzeneklerinde standart bir telefon şarj adaptörüyle çalıştırılmasına imkan tanır.

Kullanım Alanları

• Bir kapı veya bariyer motorunun, butona basıldıktan belirli bir süre sonra (örneğin 10 saniye açık kaldıktan sonra) otomatik olarak kapanmasını sağlamak.
• Sera veya bahçe sulama sisteminde, sulama vanasını tetikleme sinyaliyle açıp ayarlanan süre sonunda (örneğin 5 dakika sulama sonrası) otomatik olarak kapatmak.
• Atölyede kullanılan bir kompresörün veya elektrikli motorun çalışma süresini sınırlandırarak sürekli çalışmadan kaynaklanan aşırı ısınmayı önlemek.
• Bir akvaryumda hava pompasını veya sirkülasyon pompasını tetiklendikten belirli bir süre sonra devreye almak, örneğin besleme sonrası filtrasyonu geciktirmek.
• Merdiven veya koridor aydınlatmasında, hareket sensöründen gelen sinyalle lambayı belirli bir süre (örneğin 1-2 dakika) yanık tutup ardından otomatik olarak söndürmek.
• Üretim hattında bir konveyör bandının, başlatma butonuna basıldıktan belirli bir gecikme sonrasında devreye girerek önceki istasyonun işini bitirmesine zaman tanımak.
• Elektrikli bir kilidin veya solenoidin, açma sinyali geldikten sonra belirlenen süre boyunca (örneğin 3-5 saniye) açık kalmasını, ardından kendiliğinden kilitlenmesini sağlamak.
• Bir akvaryum ya da terraryumda ısıtıcı veya UV lamba gibi cihazların, gün içinde belirli aralıklarla döngü modunda devreye girip çıkmasını sağlamak.

Bağlantı ve Kullanım

Modülün beslemesi, üzerindeki vidalı klemensten ya da Micro USB girişinden DC 5-30V olarak verilir; iki besleme yolundan sadece biri kullanılmalıdır. Tetikleme sinyali IN/TRIG olarak işaretlenen uca uygulanır; bu giriş optokuplörle izole edildiği için kontrol devresi (örneğin bir buton, sensör çıkışı veya mikrodenetleyici pini) doğrudan yük hattına temas etmez. Kontrol edilecek yük, rölenin COM ucu ile NO (normalde açık) veya NC (normalde kapalı) uçlarından birine bağlanır; yük tarafında 250V AC / 30V DC ve 10A sınırının aşılmamasına dikkat edilmelidir. Süre değeri ve çalışma modu, ekranın yanındaki 4 tuş kullanılarak menüden seçilir; mod numarası (P1-P4) ve süre saniye ya da dakika birimiyle girildikten sonra ilgili tuşla onaylanır ve ayar dahili hafızaya kaydedilir. İlk kurulumda hangi modun (gecikmeli açma, gecikmeli kapama, döngülü tetikleme vb.) seçildiğinin ekrandan kontrol edilmesi, yükün beklenen zamanlamayla çalışmasını garanti altına alır.

Paket İçeriği

• 1 adet XY-LJ02 zaman ayarlı röle modülü
• Modül üzerinde hazır lehimli vidalı klemens bağlantı noktaları (besleme, tetikleme ve röle çıkışı için)
• Modül üzerinde hazır Micro USB besleme girişi
• Ayrı güç adaptörü, USB kablosu veya bağlantı kablosu pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Röle çıkışında 250V AC şebeke gerilimiyle çalışılırken gerekli yalıtım, sigorta ve güvenlik önlemleri alınmadan bağlantı yapılmamalı, mümkünse bu kısım elektrik konusunda deneyimli biri tarafından bağlanmalıdır.
• Yük akımı sürekli rejimde 10A sınırına yakın kullanılmamalı; ısınmayı, kontakların oksitlenmesini ve zamanla yapışmasını önlemek için 7A altında çalışılması önerilir.
• Tetikleme girişine modülün desteklediği DC 6-30V aralığı dışında bir gerilim uygulanması optokuplör devresine ve dolayısıyla tüm modüle kalıcı zarar verebilir.
• COM, NO ve NC uçları karıştırılırsa yük beklenenin tersi bir mantıkla (normalde açık yerine normalde kapalı) çalışabilir; bağlantı öncesi uçların çalışma mantığı mutlaka test edilmelidir.
• Modül üzerinde açıkta duran röle kontakları, klemens vidaları ve lehim noktaları bulunur; nem, toz veya iletken parçacıklardan uzak, uygun bir muhafaza içinde kullanılması önerilir.
• Sık döngülü ve kısa aralıklı tetiklemelerde rölenin mekanik anahtarlama ömrü sınırlıdır; çok yüksek anahtarlama sıklığı gereken uygulamalarda mekanik röle yerine katı hal röle (SSR) tercih edilmelidir.
• Besleme ve Micro USB girişi aynı anda kullanılmamalı, ayrıca uzun besleme kabloları ve gürültülü ortamlarda tetikleme hattının doğru sinyal görmesi için kablo uzunluğu makul tutulmalıdır.
• Yüksek gerilimli DC yüklerde (örneğin 100V üzeri DC) mekanik röle kontakları arkı söndüremez; bu modül bu tür bir yükte kullanılmamalıdır.
