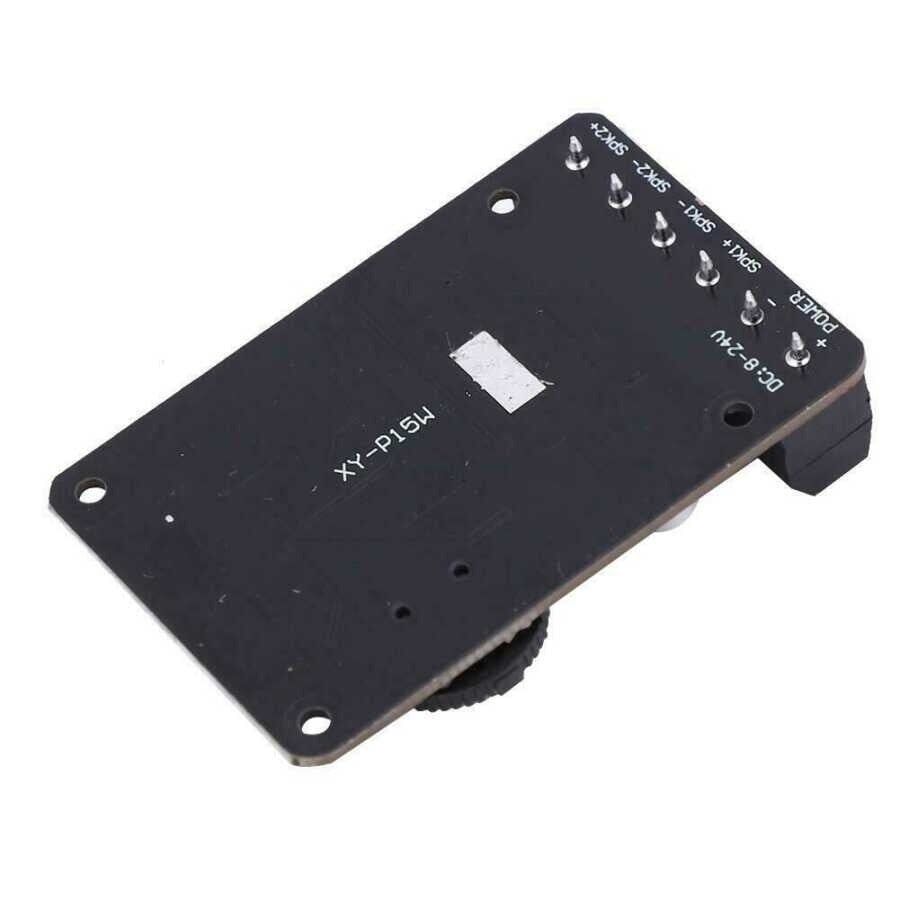

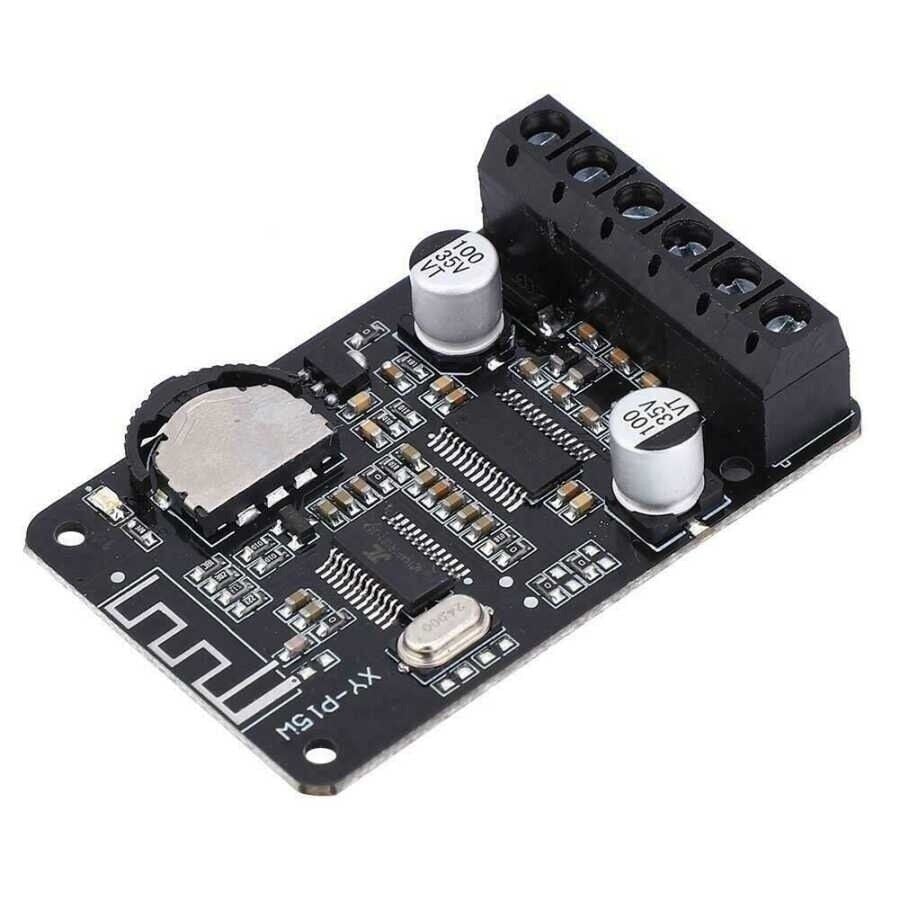

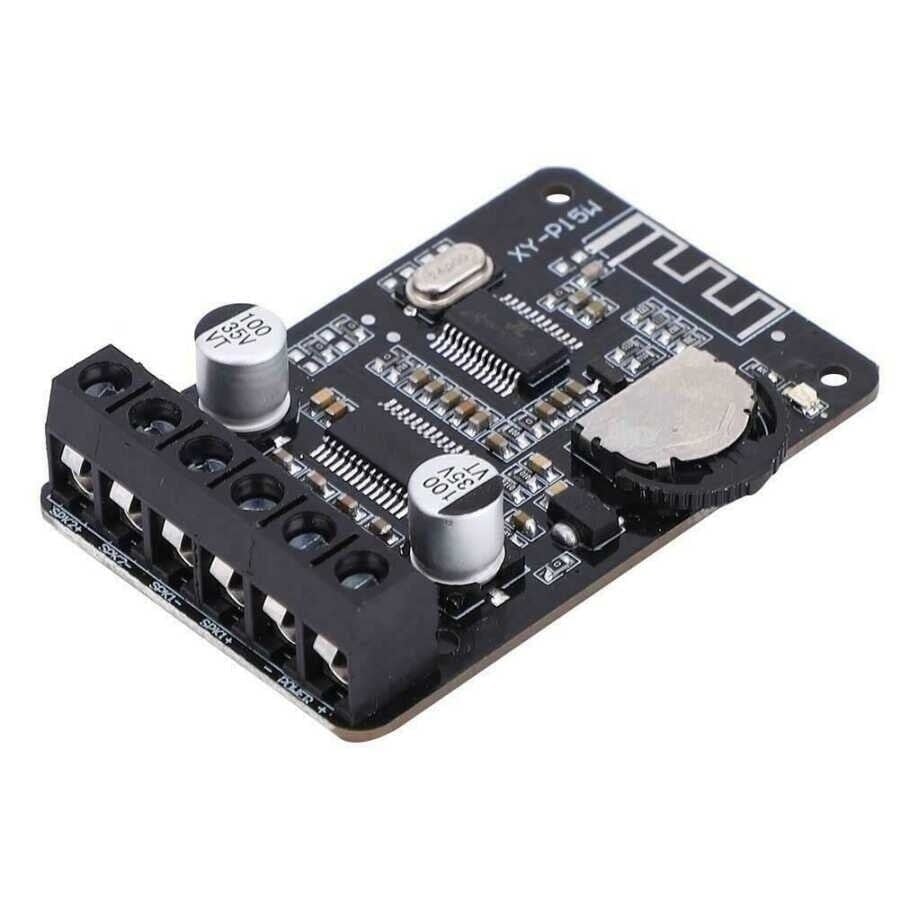

XY-P15W / HW-873 Stereo Bluetooth Güç Amplifikatör Modülü
XY-P15W (HW-873) stereo Bluetooth güç amplifikatör modülü, kablosuz bir ses kaynağından (telefon, tablet, bilgisayar) gelen sinyali alıp doğrudan hoparlörü sürecek güçte iki kanallı sese çeviren bütünleşik bir ses kartıdır. Üzerindeki Bluetooth 5.0 alıcısı telefonla eşleştikten sonra ayrı bir ses kartına veya harici amplifikatöre gerek kalmadan sol ve sağ kanal için bağımsız hoparlör çıkışı üretir. DC 8-24V aralığında çalışır ve besleme voltajı yükseldikçe çıkış gücü artar; güç ve hoparlör bağlantıları vida klemensli olduğu için lehim gerektirmeden kablo bağlanabilir. Ses seviyesi kart üzerindeki potansiyometre ile elle ayarlanır, bu da modülü kutu içi hoparlör, masa üstü müzik seti veya basit ses sistemi projelerinde kullanışlı hale getirir.
Teknik Özellikler
| Model | XY-P15W (HW-873) |
| Bluetooth Sürümü | 5.0 |
| Kanal Sayısı | 2 (Stereo, L+R) |
| Çalışma Gerilimi | DC 8-24V |
| Çıkış Gücü (12V, 8Ω yük) | 2 x 10W |
| Çıkış Gücü (16V, 4Ω yük) | 2 x 15W |
| Çıkış Gücü (24V, 4Ω yük) | 2 x 30W |
| Önerilen Hoparlör Empedansı | 4Ω - 8Ω |
| Bluetooth Menzili | Yaklaşık 10 metre (açık alanda, engelsiz) |
| Ses Seviyesi Ayarı | Kart üzeri potansiyometre (döner düğme) |
| Bağlantı Uçları | Vida klemensli terminal (güç ve hoparlör çıkışları) |
| Koruma Devreleri | Ters gerilim (polarite) koruması, kısa devre koruması |
| Aşırı Isınma Koruması | Var, sıcaklık düşünce kendiliğinden toparlanır |
| Önerilen Güç Kaynağı Akımı | 2A ve üzeri (hedeflenen çıkış gücüne göre) |
| Kart Boyutları (yaklaşık) | 52 x 35 x 20 mm |
| Ağırlık (yaklaşık) | 35 g |
| Eşleşme Belleği | Enerji kesilip verildiğinde son eşleşilen cihaza otomatik bağlanmayı dener |
Öne Çıkan Özellikler
- Bluetooth 5.0 ile telefon veya bilgisayardan kablosuz ses alır, ayrı bir Bluetooth alıcı modülüne ihtiyaç duymaz.
- Tek kart üzerinde hem Bluetooth alıcı hem de güç amplifikatörü bulunduğu için ayrı devre birleştirme gerekmez.
- 8-24V geniş besleme aralığı sayesinde araç aküsünden adaptöre kadar farklı güç kaynaklarıyla çalışabilir.
- Besleme voltajı yükseltilerek çıkış gücü 10W'tan 30W'a kadar kademeli olarak artırılabilir.
- Vida klemensli giriş ve çıkışlar sayesinde kablo bağlantısı lehim yapmadan tornavidayla sıkıştırılarak kurulur.
- Ters gerilim ve kısa devre korumaları, yanlış kablolamada modülün ilk denemede yanmasını engeller.
- Kompakt boyutu nedeniyle hoparlör kutusu içine veya dar bir muhafazaya kolayca sığar.
- Üzerindeki durum LED'i eşleşme beklerken yanıp söner, telefonla bağlantı kurulduğunda sabit yanmaya geçerek bağlantı durumunu görsel olarak bildirir.
- Enerjisi kesilip yeniden verildiğinde daha önce eşleşmiş telefona otomatik bağlanmayı dener, her seferinde yeniden eşleştirme yapmaya gerek bırakmaz.
Kullanım Alanları
- Pasif bir hoparlörü Bluetooth hoparlöre dönüştürmek için hoparlör kutusunun içine bu kartı ve bir güç kaynağını yerleştirmek.
- Atölye veya işlik ortamında telefondan Bluetooth ile müzik dinlemek üzere basit bir masa üstü ses sistemi kurmak.
- Araç içinde 12V akü beslemesiyle çalışan, telefonla eşleşen ek bir arka koltuk veya bagaj hoparlör sistemi yapmak.
- Sınıf projesi veya maker atölyesinde öğrencilere Bluetooth ses alımı ile güç amplifikasyonunun birlikte nasıl çalıştığını göstermek.
- Küçük bir kafe, dükkan veya stant köşesinde tavan hoparlörlerini telefondan kablosuz müzik çalacak hale getirmek.
- Eski bir müzik setinin veya radyonun bozulan amplifikatör kartı yerine bu modülü takarak cihazı Bluetooth özellikli hale getirmek.
- Bahçe, veranda veya balkon gibi açık alanlarda su geçirmez bir kutu içine monte edilmiş taşınabilir ses sistemi oluşturmak.
Bağlantı ve Kullanım

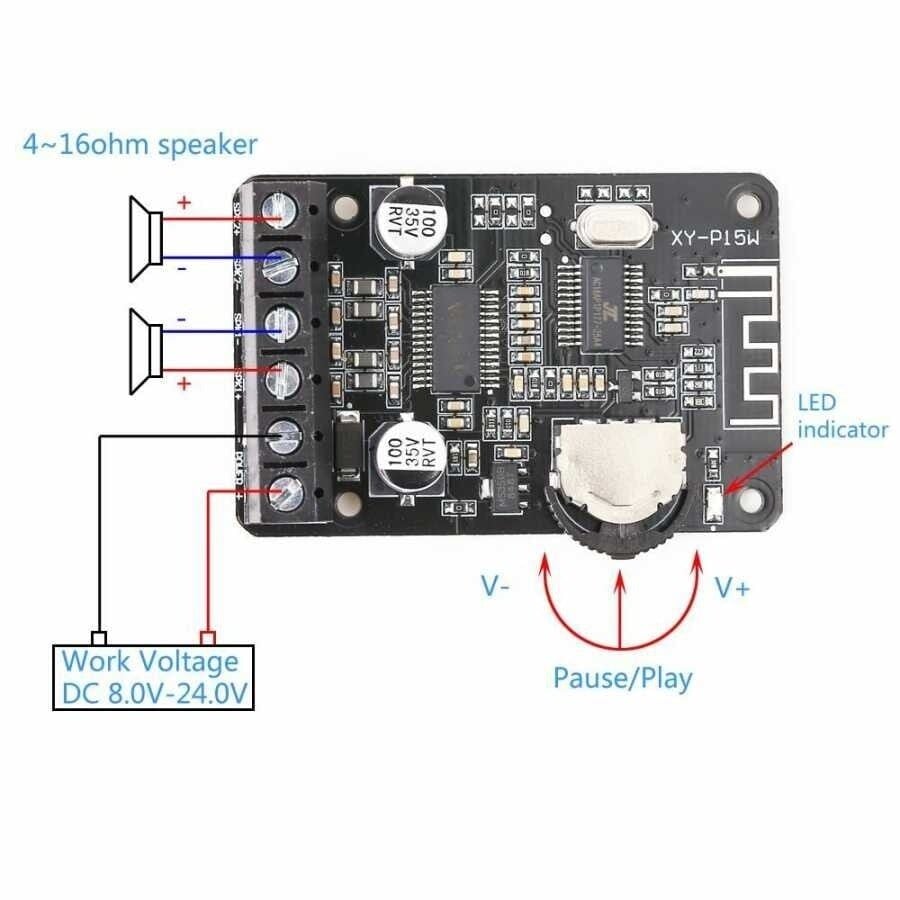

Güç girişi için vida klemensindeki VIN ve GND uçlarına 8-24V aralığında, kutuplarına dikkat edilmiş bir DC güç kaynağı bağlanır; kutuplama ters yapılırsa üzerindeki koruma devresi modülü zarar görmekten korur. Sol ve sağ kanal hoparlörleri, ayrı ayrı işaretlenmiş çıkış klemenslerine (sol kanal ve sağ kanal, her biri + ve - uçlu) bağlanır; hoparlör kablosunun kısa tutulması ve iki ucun karışık bağlanmaması önerilir. Kart enerjilendiğinde Bluetooth alıcısı otomatik olarak eşleşme moduna geçer; telefonun Bluetooth ayarlarından modül seçilip eşleştirildikten sonra herhangi bir müzik uygulaması üzerinden çalma başlatılabilir. Ses seviyesi hem telefon üzerinden hem de kart üzerindeki potansiyometre ile ayarlanabilir; ilk kurulumda düşük seviyeden başlayıp kademeli olarak artırmak hoparlörü ani sinyal yüklenmesinden korur. Kart üzerindeki durum LED'i eşleşme sırasında yanıp söner ve bağlantı kurulunca sabit yanar; bu sayede telefonun bağlanıp bağlanmadığını hoparlörü çalıştırmadan da görsel olarak kontrol edebilirsiniz. Modül tek seferde yalnızca bir telefonla eşleşir, farklı bir cihazdan bağlanmak isterseniz önce mevcut telefonun Bluetooth bağlantısını kapatmanız gerekir. Araç içi kurulumda modülü doğrudan akü artı hattına değil, sigortalı ve kontak anahtarıyla kesilen bir hatta bağlamak, aracın aküsünün deşarj olmasını önler.
Paket İçeriği
- 1 x XY-P15W (HW-873) stereo Bluetooth güç amplifikatör modülü
- Kart üzerinde monte edilmiş vida klemens terminalleri
Dikkat Edilmesi Gerekenler
- Besleme voltajını modülün belirtilen üst sınırının üzerine çıkarmayın; aşırı gerilim kalıcı hasara yol açar.
- Hoparlör çıkışlarını asla birbirine veya güç hattına kısa devre yapmayın, koruma devresi her senaryoda anında tepki vermeyebilir.
- Bağlanacak hoparlörün empedansını (4Ω veya 8Ω) besleme voltajıyla uyumlu seçin; uyumsuz düşük empedans modülü aşırı ısıtabilir.
- Kart üzerinde ısınan bölgeler olabileceğinden, kapalı ve havasız bir kutuya montaj yapılacaksa hava akışı için boşluk bırakın.
- Güç ve hoparlör klemenslerini sıkıştırırken uçların birbirine değip kısa devre oluşturmadığından emin olun.
- Nem ve suya karşı korumasız bir karttır; dış mekan kullanımında su geçirmez bir muhafaza içine almadan bırakmayın.
- Belirtilen çıkış gücünün üzerinde ses seviyesiyle uzun süre çalıştırmak hem hoparlörü hem de amplifikatör devresini yıpratır, sesin kısılması veya kesilmesi bu durumun ilk belirtisidir.
- Araç içi kurulumlarda modülü doğrudan akü artı ucuna değil, sigortalı ve kontakla kesilen bir hatta bağlayın; aksi halde araç park halindeyken akü zamanla boşalabilir.
