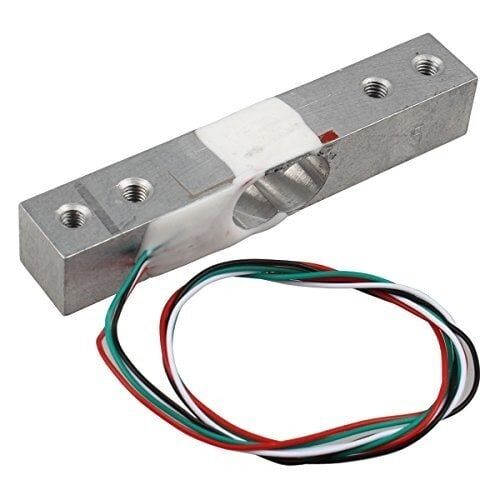

YZC-131 5kg Load Cell Ağırlık Sensörü - Mutfak Tartısı + Kablolu

YZC-131 5kg Load Cell, üzerine binen ağırlığı elektriksel bir gerilim farkına çeviren tek noktalı (single point) yük hücresidir. Alüminyum gövdenin inceltilmiş bölgesine yapıştırılan dört gerinim ölçer (strain gauge) tam Wheatstone köprüsü oluşturur. Gövdeye yük bindiğinde metal mikron mertebesinde şekil değiştirir, gerinim ölçerlerin direnci orantılı olarak değişir ve köprünün çıkışında yüke doğrusal biçimde bağlı çok küçük bir gerilim belirir. Bu sinyal milivolt mertebesinde kaldığından doğrudan mikrodenetleyiciye bağlanmaz, HX711 gibi 24 bit bir yük hücresi yükselteci üzerinden okunur. Mutfak tartısı ve Arduino tabanlı tartım projelerinde yaygın olarak kullanılan 5 kg sınıfı bir yük hücresidir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek noktalı ölçüm yapısı, yükün platform üzerinde merkezden kaymasının sonuca etkisini büyük ölçüde azaltır; bu sayede dört ayrı sensör kullanmadan tek parçayla tartı platformu kurulabilir.
• Dört gerinim ölçerin tam köprü bağlantısı, sıcaklık kaynaklı direnç değişimlerini büyük ölçüde kendi içinde sönümler; köprünün kolları aynı yönde etkilendiği için sapma çıkışta birbirini götürür.
• %0,05 doğrusallık, %0,03 histerezis ve %0,03 tekrarlanabilirlik değerleri, aynı yükün tekrar tekrar okunmasında sapmanın tam kapasitenin binde birinin altında kalması anlamına gelir; 5 kg kapasitede bu yaklaşık 1,5 gramlık bir banda karşılık düşer.
• 1000 Ω köprü direnci, HX711 ve benzeri yük hücresi yükselteçlerinin standart giriş beklentisiyle doğrudan uyumludur; araya ek uyum direnci koymak gerekmez.
• Alüminyum alaşım gövde, anma kapasitesinin %120'sine kadar güvenli aşırı yük payı bırakır; bu sınırın altındaki kısa süreli yüklenmelerde ölçüm karakteristiği bozulmaz.
• Kablosu fabrikada lehimlenmiş ve gövdeye sabitlenmiş olarak gelir; gerinim ölçer lehimi veya uç hazırlama işlemi gerektirmez, dört telin renk kodu standarttır.
• Kompakt çubuk gövde, küçük tartı platformlarının ve kutu içi düzeneklerin içine yerleşir; iki ucundaki dişli deliklerden biri sabit tabana, diğeri yük platformuna doğrudan vidalanır.

Kullanım Alanları

• Arduino, ESP32 veya Raspberry Pi tabanlı dijital mutfak tartısı ve gram mertebesinde okuma yapan terazi yapımı
• Kahve demleme, baharat, epoksi ve reçine gibi malzemelerde gramaj takibi ve tarif dozajlama düzenekleri
• 3D yazıcı filament makarasında veya malzeme kabında kalan miktarın ağırlıktan hesaplanması
• Otomatik evcil hayvan mama kabı ve su kabı seviyesinin ağırlık üzerinden izlenmesi, kap boşaldığında uyarı üretilmesi
• Arı kovanı, saksı veya küçük depo kaplarında zamana bağlı ağırlık değişimini kaydeden veri toplayıcılar
• Okul ve üniversite laboratuvarlarında gerinim ölçer, Wheatstone köprüsü, kalibrasyon ve ölçüm belirsizliği deneyleri
• Küçük ölçekli üretimde parça sayma (birim ağırlıktan adet hesaplama), dolum kontrolü ve basit kalite kontrol istasyonları

Bağlantı ve Kullanım

Sensörün dört telinden kırmızı uyarma artı (E+), siyah uyarma eksi (E-), yeşil ve beyaz teller ise köprünün sinyal uçlarıdır; bu uçlar HX711 modülünün E+, E-, A+ ve A- girişlerine bağlanır, modül yük hücresinin uyarma gerilimini kendisi üretir (tipik olarak 4-5 V) ve 24 bit çözünürlükle okuma yapar. HX711'in A kanalı 128 veya 64 kazançla, B kanalı ise sabit 32 kazançla çalışır; yük hücresinin milivolt altı sinyali için A kanalı ve 128 kazanç kullanılır. Yük hücresi, kablonun çıktığı uçtan sabit bir tabana vidalanır, ölçülecek yük ise gövde üzerindeki ok yönünde diğer uca uygulanır ve iki uç arasında gövdenin serbestçe bükülebilmesi için birkaç milimetrelik boşluk bırakılır. Kurulumdan sonra önce boş platformla sıfırlama (tare) yapılır, ardından bilinen bir referans ağırlık konularak ölçek katsayısı hesaplanır: katsayı, yüklü ham okuma ile boş ham okuma arasındaki farkın referans ağırlığa bölünmesiyle bulunur ve yazılıma kaydedilir. 5 V uyarma kabul edildiğinde 1,0 mV/V anma çıkışı tam kapasitede yalnızca 5 mV, yani kilogram başına yaklaşık 1 mV ürettiğinden, bağlantı kablolarının kısa tutulması ve besleme hattının gürültüsüz olması ölçüm kalitesini doğrudan belirler.

Paket İçeriği

• 1 adet YZC-131 5 kg tek noktalı yük hücresi (ağırlık sensörü), alüminyum alaşım gövdeli
• Sensöre fabrikada lehimlenmiş, gövdeye sabitlenmiş 4 telli 210 mm bağlantı kablosu (kırmızı, siyah, yeşil, beyaz)

Dikkat Edilmesi Gerekenler

• Kapasitenin aşılması kalıcı hasar bırakır: 6 kg üzerinde ölçüm karakteristiği bozulur, 7,5 kg üzerinde gövde kalıcı olarak deforme olur. Aşırı yüke uğramış bir hücre yeniden kalibrasyonla düzelmez.
• Sensör tek başına dijital veri vermez ve mikrodenetleyicinin analog girişine doğrudan bağlanamaz. HX711 gibi bir yük hücresi yükselteci zorunludur; bu modül pakete dahil değildir.
• İki ucun da aynı yüzeye vidalanması ölçümü tamamen engeller; gövdenin bükülebilmesi için yük tarafı ile sabit taban arasında ara pul veya boşluk bırakılmalıdır. Deliğin dibine dayanan fazla uzun vida da gövdeye sürekli ön gerilme bindirerek sıfır noktasını kaydırır; vida boyu, dişli deliğin derinliğinden kısa seçilmelidir.
• Kablo telleri 30 AWG kalınlığında ve çok incedir; gövde dibinden çekilmesi veya tekrarlayan büküm teli koparır. Kabloyu gövdeye yakın bir noktadan mekanik olarak sabitleyin ve lehim uçlarına yük bindirmeyin.
• Okuma negatif çıkıyorsa yük ok yönünün tersine uygulanmış ya da yeşil ile beyaz sinyal uçları yer değiştirmiş demektir; yükleme yönünü düzeltin veya bu iki teli karşılıklı değiştirin.
• Sıcaklık değişimi, hava akımı ve zemin titreşimi okumada kaymaya yol açar. Kararlı sonuç için sensörü sabit sıcaklıkta, titreşimsiz ve rüzgâr almayan bir yüzeye monte edin, ölçüm öncesi kısa bir ısınma süresi tanıyın ve kalibrasyonu kullanım sıcaklığında yapın.
