YZC-133 10kg Load Cell Ağırlık Sensörü - Mutfak Tartısı + Kablolu

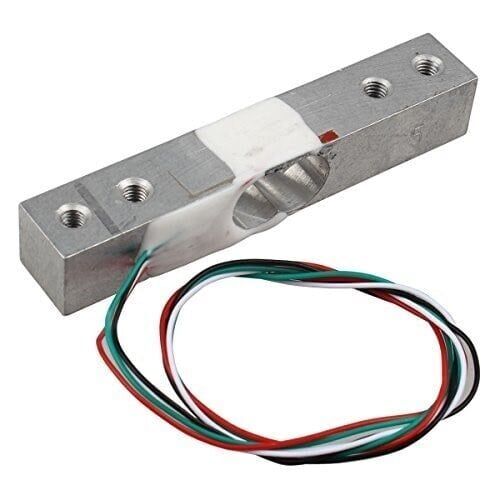

YZC-133 10 kg ağırlık sensörü, üzerine binen kuvveti ölçülebilir bir elektrik sinyaline çeviren tek noktalı (single point) tipte bir yük hücresidir. Alüminyum alaşım gövdenin inceltilmiş bölgelerine yapıştırılan dört strain gauge, Wheatstone köprüsü biçiminde bağlanmıştır. Gövdeye ağırlık bindiğinde bu bölgeler mikron seviyesinde şekil değiştirir, köprünün dengesi bozulur ve çıkışta yüke orantılı çok küçük bir gerilim farkı doğar. Sinyal doğrudan okunamayacak kadar zayıf olduğundan HX711 gibi bir yük hücresi yükselticisiyle sayısallaştırılır; böylece Arduino, ESP32 veya Raspberry Pi ile 10 kg'a kadar tartım yapılabilir. Ölçüm kablosu sensöre bağlı olarak gelir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek noktalı yapısı sayesinde yükün platform üzerinde nereye konduğundan büyük ölçüde bağımsız ölçüm yapar; makul ölçüdeki dört köşeli bir tartım tablasında tek sensör yeterli olur, dört ayrı hücreyi köprüleyip toplama zahmeti ortadan kalkar.
• %0,03 F.S. doğrusalsızlık, histerezis ve tekrarlanabilirlik değerleri, hobi ve prototip düzeyinde birkaç gram mertebesinde kararlı ölçüm sağlar; 10 kg tam skalada %0,03 yaklaşık 3 grama karşılık gelir, dolayısıyla beklenti bu mertebede tutulmalıdır.
• 1,0 mV/V nominal çıkış ve 1000 Ω çıkış direnciyle HX711 ve ADS1232 gibi yaygın 24 bit yük hücresi yükselticilerine doğrudan, ek devre kurmadan bağlanır; bu yükselticilerin girişi tam olarak bu seviyedeki köprü sinyalleri için tasarlanmıştır.
• Kabloları fabrikada lehimlenmiş ve standart renk koduna göre işaretlenmiş olarak gelir; kablo hazırlama, soyma ve hassas strain gauge uçlarına lehim yapma adımına gerek kalmaz.
• 5 V DC uyarma gerilimi HX711 modülünün kendi regülatöründen sağlanır; modül mikrodenetleyicinin 5 V hattından beslendiği için düzenek ek bir güç kaynağı gerektirmez.
• Alüminyum alaşım gövde hafif olmasına rağmen bükülme bölgesinde tekrarlanabilir davranış gösterir; masaüstü tartılarda, atölye düzeneklerinde ve sürekli çalışan ölçüm sistemlerinde uzun ömürlüdür.
• Sıcaklık kompanzasyonlu tasarımı, -10 °C ile +50 °C arasında sıfır kaymasını ve duyarlılık değişimini sınırlı tutar; oda sıcaklığında çalışan düzeneklerde gün içinde yeniden kalibrasyon ihtiyacı azalır.

Kullanım Alanları

• Arduino veya ESP32 tabanlı dijital mutfak terazisi, reçete tartısı ve porsiyon ölçer projeleri; ekranlı bir tartı için HX711 ile birlikte tek başına yeterlidir.
• Kahve, çay, baharat, tohum gibi ürünlerde gram mertebesinde dozajlama, otomatik paketleme ve dolum kontrolü düzenekleri.
• 3D yazıcı filament makarası, evcil hayvan mama kabı veya su deposu gibi kapların doluluk seviyesini ağırlıktan izleyen IoT sistemleri; ağırlık belirli bir eşiğin altına indiğinde bildirim üretilebilir.
• Okul, meslek lisesi ve üniversite laboratuvarlarında strain gauge, Wheatstone köprüsü, ölçü yükseltme ve ADC kalibrasyonu deneyleri.
• Akıllı ilaç kutusu, arı kovanı ağırlık takibi ve kargo kolisi ön tartımı gibi düşük kapasiteli otomatik ölçüm uygulamaları.
• Robotik tutucularda kavrama kuvvetinin ölçülmesi ve basit kuvvet geri besleme denemeleri.
• Üretim ve montaj hattında parça sayımı: bilinen birim ağırlıktan toplam adedin hesaplanması ve eksik paket tespiti.

Bağlantı ve Kullanım

Sensörün dört teli standart yük hücresi renk kodunu izler: kırmızı besleme artı (E+), siyah besleme eksi (E-), yeşil sinyal artı (S+/A+) ve beyaz sinyal eksi (S-/A-); bu uçlar HX711 modülünün E+, E-, A+ ve A- terminallerine bağlanır, modülün VCC ve GND uçları mikrodenetleyicinin 5 V ve GND hattına, DT ve SCK uçları ise herhangi iki dijital pine gider. Yük hücresi bir ucundan sabit tabana, diğer ucundan tartım tablasına vidalanır ve iki uç arasına ara pul konularak gövdenin ortasındaki bükülme bölgesinin boşta kalması sağlanır; her iki uç da aynı düzleme sıkıca oturursa gövde bükülemez, köprünün dengesi bozulmaz ve yük konsa bile çıkışta anlamlı bir sinyal oluşmaz. Gövde üzerindeki ok işareti kuvvetin uygulanması gereken yönü gösterir, montaj bu yöne göre yapılmalı ve tabla yalnızca hücrenin hareketli ucuna temas etmelidir. İlk çalıştırmada tabla boşken sıfırlama (tare) alınır, ardından bilinen bir referans ağırlık konularak kullanılan kütüphanenin kalibrasyon katsayısı belirlenir ve bu katsayı programa kaydedilerek her açılışta kullanılır.

Paket İçeriği

• 1 × YZC-133 10 kg yük hücresi (ağırlık sensörü)
• Sensöre fabrikada bağlanmış 4 telli renk kodlu ölçüm kablosu
• HX711 yükseltici modülü, montaj vidaları, ara pul ve tartım tablası pakete dahil değildir, ayrıca temin edilmelidir.
• Kalibrasyon ağırlığı, kutu, ekran ve mikrodenetleyici kartı da paketin dışındadır.

Dikkat Edilmesi Gerekenler

• Nominal kapasite 10 kg'dır. %120 F.S. güvenli aşırı yük sınırının aşılması hâlinde sensörün sıfır noktasına geri dönmesi garanti edilmez; kalıcı sapma ve doğruluk kaybı oluşabilir. Düşen ya da bırakılan yük, aynı kütlenin statik ağırlığından çok daha büyük anlık kuvvet oluşturduğu için yük tablaya yavaşça konulmalıdır.
• Sensörün iki ucu doğrudan birbirine veya aynı yüzeye vidalanmamalıdır. Montajda mutlaka ara pul kullanılarak gövdenin bükülme boşluğu korunmalı, vidalar da alüminyum dişi sıyırmayacak ölçüde sıkılmalıdır. Tabla, kutunun kenarına veya başka bir parçaya sürtüyorsa ölçüm sürekli kayar.
• Uyarma gerilimi 10 V DC'yi aşmamalıdır. Daha yüksek gerilim strain gauge'ların ısınmasına, okumanın sürekli kaymasına ve köprünün kalıcı olarak bozulmasına neden olur.
• Çıkış sinyali milivolt seviyesindedir; kablo uzatılacaksa ekranlı kablo tercih edilmeli, sensör kablosu motor, röle ve anahtarlamalı güç kaynağı kablolarından uzak geçirilmelidir. Aksi hâlde okumalarda gürültü ve sürekli değişen değerler görülür.
• Kalibrasyon katsayısı her düzeneğe özeldir. Tabla ağırlığı, montaj biçimi, vida sıkılığı veya besleme gerilimi değiştiğinde tare ve kalibrasyon adımları yeniden yapılmalıdır.
• Sensör suya dayanıklı değildir; ölçüm bölgesindeki şerit gergiler ve kablo lehim noktaları neme karşı hassastır, bu yüzden suya daldırılmamalı ve sürekli buharlı ortamda bırakılmamalıdır. Sıcaklık değişimi de sıfır noktasını kaydırdığından, hassas ölçümde sistem ortam sıcaklığına geldikten sonra tare alınmalıdır.
