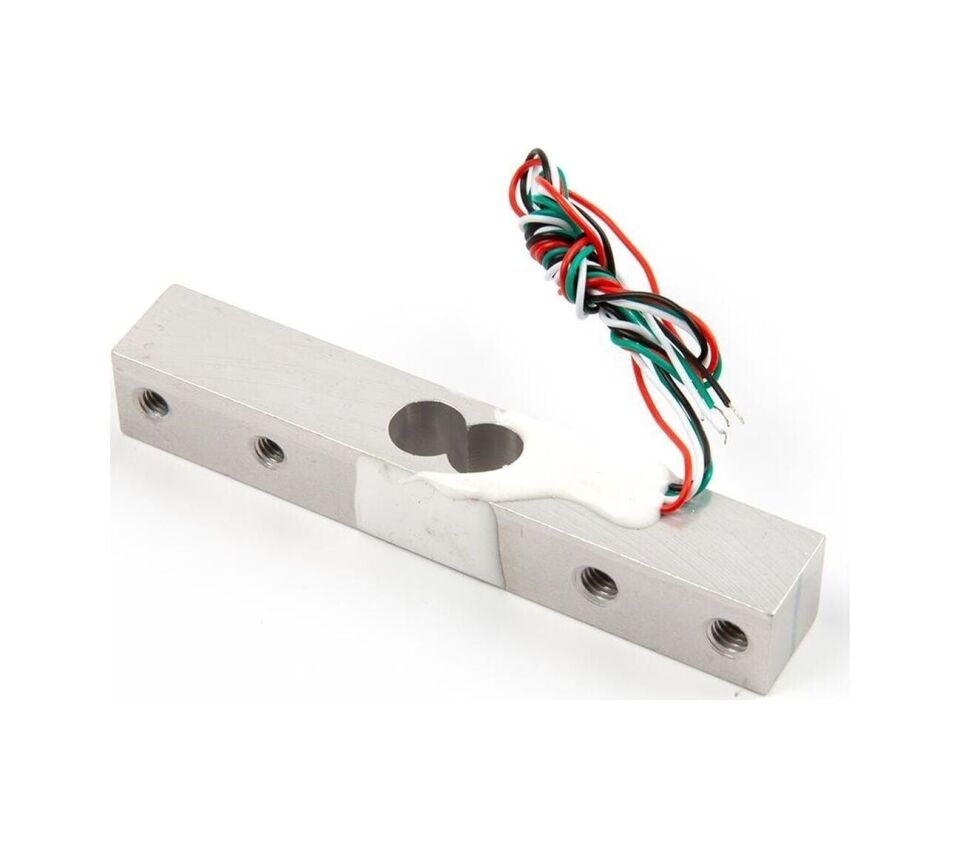

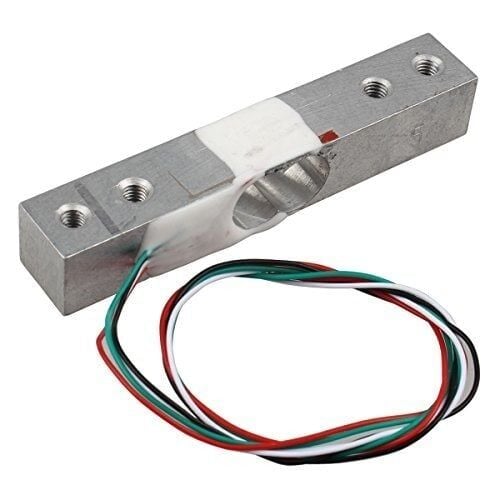

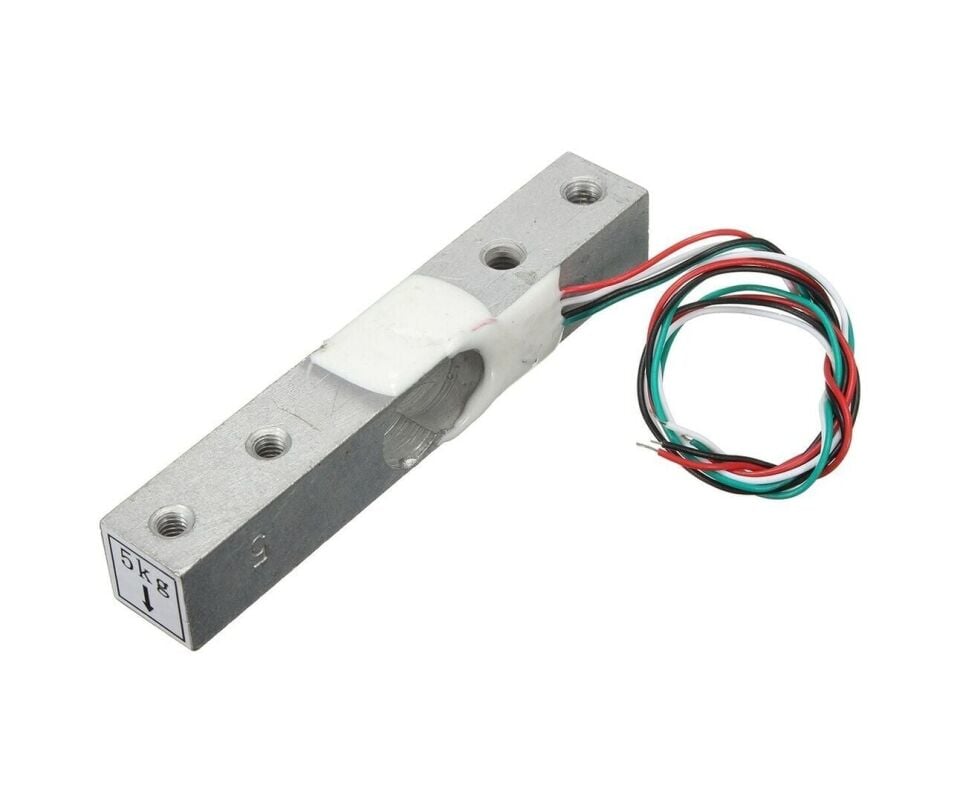

YZC-133 20kg Load Cell Ağırlık Sensörü - Mutfak Tartısı + Kablolu

YZC-133, alüminyum alaşım gövdesinin içine yerleştirilmiş dört gerinim ölçerin (strain gauge) Wheatstone köprüsü biçiminde bağlanmasıyla çalışan çubuk tipi bir yük hücresidir. Ağırlık bindiğinde gövde mikron mertebesinde eğilir, gerinim ölçerlerin direnci değişir ve köprü çıkışında uygulanan kuvvetle orantılı, milivolt seviyesinde çok küçük bir gerilim farkı oluşur. Bu sinyal doğrudan okunamayacak kadar zayıf olduğu için HX711 gibi 24 bit bir yük hücresi yükselticisiyle sayısallaştırılır; ardından Arduino, ESP32 veya Raspberry Pi tarafından gram mertebesinde ağırlığa çevrilir. Buradaki sürüm 20 kg anma yüküne sahiptir; mutfak tartısı ve masaüstü tartım düzenekleri için tasarlanmıştır.

Teknik Özellikler

Öne Çıkan Özellikler

• 20 kg anma yükü, mutfak tartısı ölçeğindeki gramlık tartımlardan küçük paketleme ve dolum düzeneklerine kadar geniş bir aralığı tek sensörle karşılar.
• Dört gerinim ölçerli tam köprü yapısı, iki gerinim ölçerli yarım köprü çözümlere göre hem daha yüksek çıkış sinyali hem de daha iyi sıcaklık dengelenmesi sağlar.
• Doğrusalsızlık, histerezis ve tekrarlanabilirlik değerlerinin üçü de %0,03 F.S. seviyesindedir; aynı yük tekrar tekrar konulup kaldırıldığında okuma birbirini tutar.
• Anma yükünün %120'sine kadar güvenli aşırı yük payı vardır; günlük kullanımda kaçınılmaz olan ani yük bindirmelerine karşı belirli bir tolerans bırakır.
• IP65 koruma sınıflı alüminyum alaşım gövde, mutfak ve atölye gibi tozlu, nemli ortamlarda kullanıma uygundur; korozyona karşı dayanıklı ve hafiftir.
• HX711 yük hücresi yükselticisiyle doğrudan uyumludur; dört telli kablonun renk düzeni E+, E-, A+, A- terminallerine birebir oturur, ek devre gerekmez.
• Kablosu fabrikada bağlanmış olarak gelir; kullanıcı tarafında gerinim ölçer lehimleme veya köprü kurma işlemi gerekmez, 80 mm uzunluğundaki kompakt gövde küçük terazi platformlarının altına doğrudan monte edilir.

Kullanım Alanları

• Arduino veya ESP32 tabanlı dijital mutfak tartısı, kahve demleme tartısı ve tarif ölçüm düzenekleri
• Dolum kontrolü: bir kaba doldurulan sıvı, granül veya toz malzemenin hedef ağırlığa ulaştığında pompanın ya da vananın durdurulması
• Evcil hayvan mama ve su kabının doluluk takibi, zamanlı otomatik mama makinelerinde porsiyon ölçümü
• Akıllı raf ve stok takip düzenekleri; raftaki parça sayısının, tek parça ağırlığı bilindiğinde toplam ağırlıktan hesaplanması
• 3D yazıcıda filament makarasında kalan malzemenin izlenmesi ve baskı öncesi yeterlilik kontrolü
• Okul ve laboratuvar deneylerinde kuvvet, gerinim ve Wheatstone köprüsü konularının uygulamalı gösterimi
• Posta ve kargo paketi tartımı, su bidonu doluluk takibi ya da saksı toprağının sulama sonrası ağırlık değişiminin izlenmesi gibi masaüstü ölçüm uygulamaları

Bağlantı ve Kullanım

Kablo renkleri standart yük hücresi düzenine uyar: kırmızı besleme artı (E+), siyah besleme eksi (E-), yeşil sinyal artı (A+), beyaz sinyal eksi (A-); bu dört ucu HX711 modülünün ilgili terminallerine bağlayın, modülün VCC ve GND uçları geliştirme kartının 5 V ve GND hattına, DT ve SCK uçları ise herhangi iki dijital pine gider. Yük hücresinin çıkışı milivolt seviyesinde olduğundan doğrudan mikrodenetleyicinin analog girişine bağlanmaz, arada mutlaka bir yükseltici bulunmalıdır. Mekanik montajda gövdenin bir ucu sabit tabana, diğer ucu tartım platformuna vidalanır ve iki uç arasında serbest esneme boşluğu bırakılır; uçlara konulan ara pullar, platformun tabana sürtmesini önler. Kurulumdan sonra boş platformda okunan ham değer dara olarak alınır, ardından bilinen bir referans ağırlık (örneğin 1 kg'lık bir kütle) konularak ölçek katsayısı ham değer farkının referans ağırlığa bölünmesiyle bulunur; bu sayı HX711 kütüphanesinde ölçek katsayısı olarak girildiğinde okuma doğrudan gram cinsinden elde edilir.

Paket İçeriği

• 1 adet YZC-133 20 kg yük hücresi (ağırlık sensörü)
• Sensöre fabrikada bağlanmış, uçları açık 4 telli kablo (kırmızı, siyah, yeşil, beyaz)
• HX711 yükseltici modülü, geliştirme kartı, montaj vidaları, ara pul ve tartım platformu pakete dahil değildir; bunlar uygulamaya göre ayrıca seçilir

Dikkat Edilmesi Gerekenler

• 20 kg anma yükünün üzerine çıkmayın. Güvenli aşırı yük sınırı %120 F.S., yani yaklaşık 24 kg'dır; bu değerin üzerindeki yükler gövdede kalıcı eğilmeye yol açar ve sensör bundan sonra sıfıra dönmez, doğruluğunu geri kazanmaz. Tartım platformunun, kabın ve bağlantı parçalarının kendi ağırlığı da bu 20 kg'ın içinde sayılır.
• Montaj sırasında iki hata ölçümü tamamen bozar: gövdenin iki ucu birden sabitlenirse gövde eğilemez, ağırlık değişse bile okuma değişmez; bu yüzden bir uç sabit tabana, diğer uç tartım platformuna vidalanır ve arada serbest esneme boşluğu bırakılır. Ayrıca gövdenin ortasındaki oyuğa ve üzerini kapatan koruyucuya parmakla ya da aletle bastırmayın, gerinim ölçerler tam orada bulunur ve nokta basıncına dayanmaz.
• Besleme gerilimini 10 V DC üzerine çıkarmayın; yüksek gerilim köprüyü ısıtır, ölçüm zamanla sürüklenir ve gerinim ölçerler zarar görebilir. Çıkış milivolt mertebesinde olduğu için sensör doğrudan Arduino'nun analog pinine bağlanırsa anlamlı bir okuma alınmaz, HX711 gibi bir yük hücresi yükselticisi zorunludur.
• IP65 koruma sıçrayan suya ve toza karşıdır. Sensör suya daldırılmamalı, bulaşık makinesine konmamalı, buharlı temizleyiciye tutulmamalıdır; kablo giriş noktasının ıslanması yalıtım direncini düşürür ve okumayı kaydırır.
• Kabloyu gereğinden fazla uzatmak hat direnci ekleyerek ölçümü kaydırır. Uzatma gerekiyorsa kalın kesitli, tercihen ekranlı kablo kullanın, ekranı tek noktadan toprağa bağlayın ve kalibrasyonu uzatma yapıldıktan sonra tekrarlayın.
• Ölçüm doğruluğu için iki alışkanlık önemlidir: ortam sıcaklığı değiştikçe sıfır noktası bir miktar kaydığından devreye birkaç dakika çalışma süresi tanıyın ve her tartım öncesi dara alın; yükü platformun ortasına, mümkün olduğunca eşit dağıtacak biçimde koyun, çünkü kenardan veya köşeden uygulanan yükler gövdeye burulma bindirir ve okumayı sapmalı gösterir.
