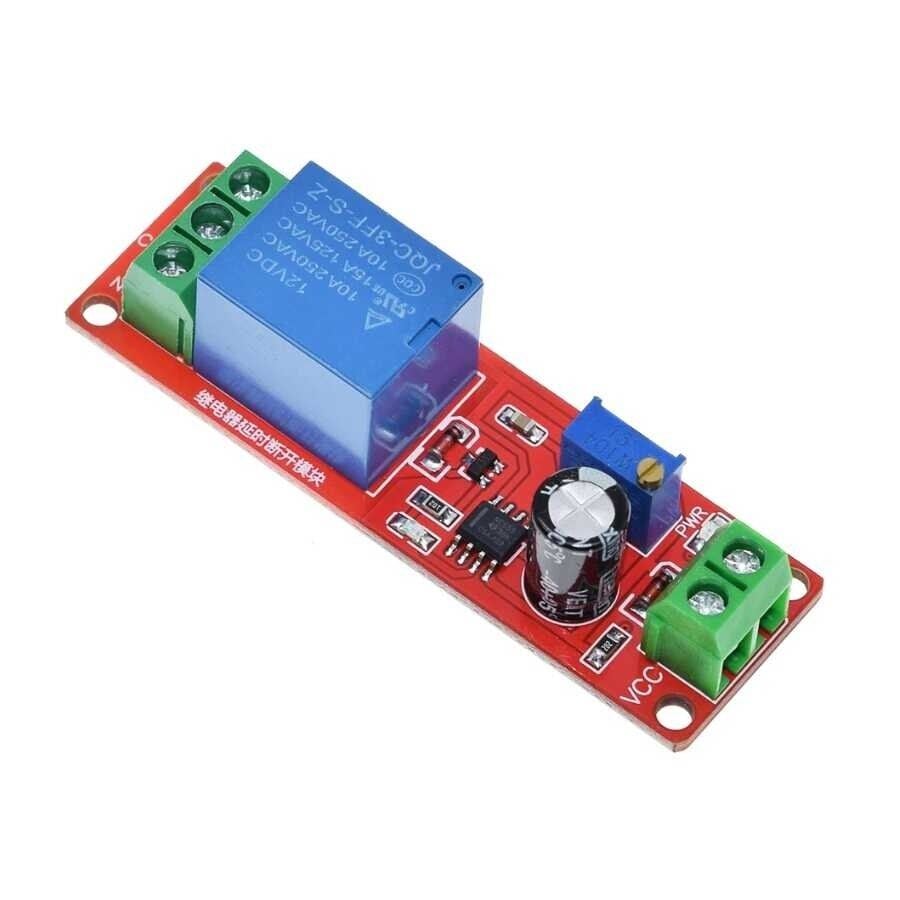

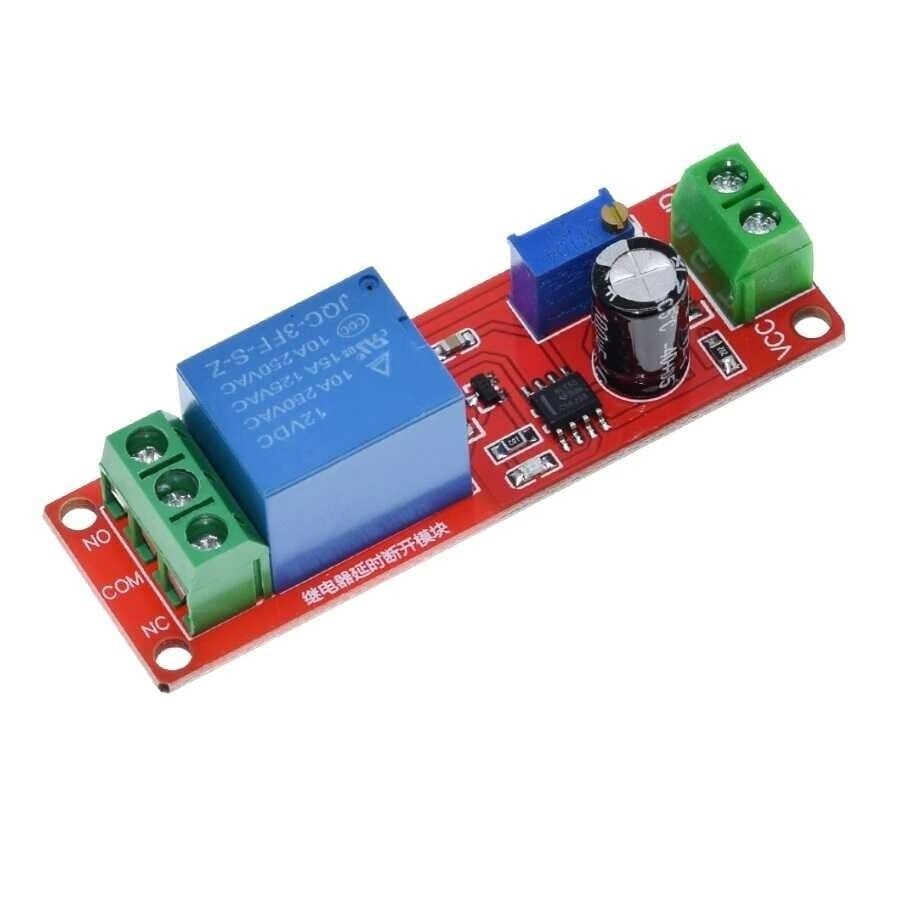

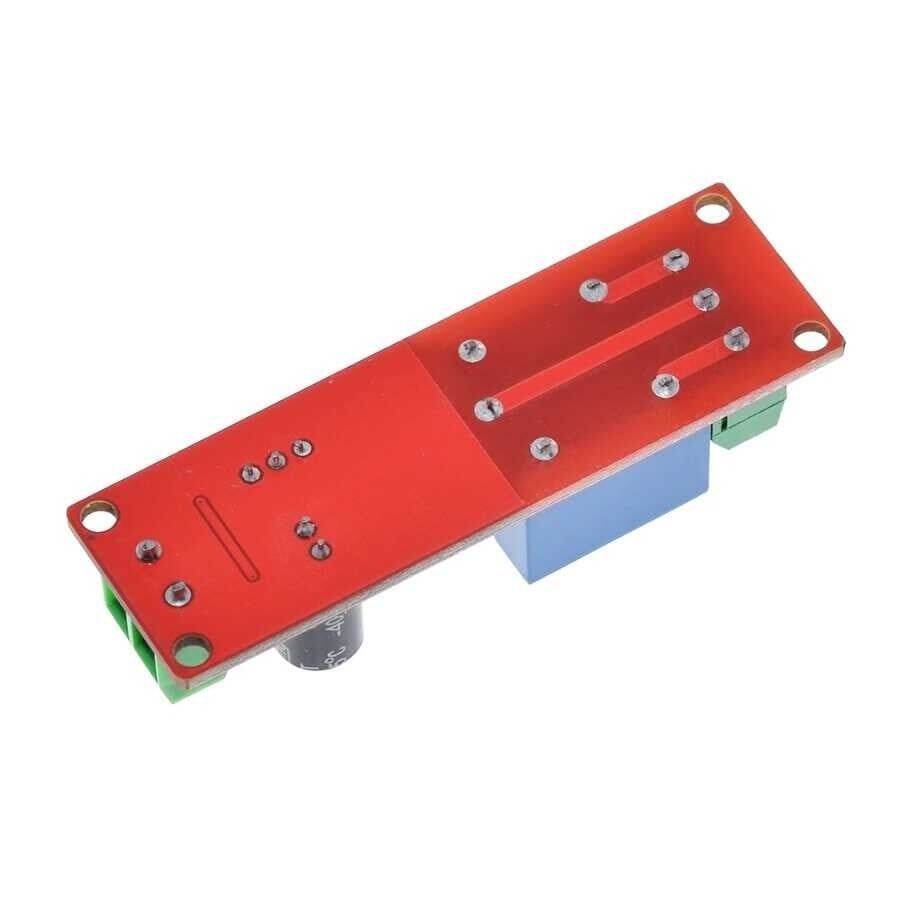

Zaman Gecikmeli Tekli Röle Kartı NE555 12V Zamanlayıcı

Bu ürün, yaygın olarak kullanılan NE555 zamanlayıcı entegresi etrafında tasarlanmış, DC 12V ile beslenen tekli röle çıkışlı bir gecikme (zaman rölesi) kartıdır. NE555, kart üzerindeki direnç-kondansatör (RC) ağı ve bir ayar potansiyometresi ile birlikte monostable (tek kararlı) modda çalışır; bu ikili zaman sabitini belirler. Karta güç verildiğinde ya da tetikleme uygulandığında, ayarlanan süre dolana kadar çıkış durumu sabit kalır, süre sonunda ise kart üzerindeki elektromanyetik röle enerjilenerek veya boşalarak NA/NK kontaklarını değiştirir. Bu yapı, harici bir mikrodenetleyici veya yazılım gerektirmeden, tek bir devreyi belirli bir süre sonra otomatik olarak açıp kapatmayı mümkün kılar. NE555, tarihte en çok üretilen ve en yaygın kullanılan zamanlayıcı entegrelerden biri olduğu için bu tip kartlar hem uygun maliyetli hem de kararlı çalışan bir çözüm sunar. Kod yazmaya veya mikrodenetleyici programlamaya gerek duymadan, sadece bir potansiyometre ayarıyla farklı gecikme sürelerine göre yapılandırılabilmesi, kartı hem eğitim amaçlı devre çalışmaları hem de basit endüstriyel/ev otomasyonu uygulamaları için kullanışlı hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• NE555 entegresi üzerine kurulu, uzun yıllardır kanıtlanmış ve kararlı çalışan basit bir zamanlama devresi kullanır.
• Gecikme süresi kart üzerindeki potansiyometre çevrilerek ayarlanır, harici bir programlama veya yazılım gerektirmez.
• Röle çıkışı sayesinde kartın kendi 12V'luk besleme seviyesinin üzerinde akım ve gerilime sahip yükler anahtarlanabilir.
• Mikrodenetleyici veya bilgisayar bağlantısına ihtiyaç duymadan bağımsız (stand-alone) olarak çalışabilir.
• NA ve NK kontaklarının birlikte sunulması, hem gecikmeli açma hem gecikmeli kapama mantığının aynı kartla kurulmasına imkan tanır.
• Kompakt kart yapısı sayesinde mevcut proje kutularına, panolara ve dolap içi otomasyon sistemlerine kolayca yerleştirilebilir.
• Basit ve az elemanlı bir tasarıma sahip olduğu için NE555 tabanlı zamanlama devrelerinin nasıl çalıştığını öğrenmek isteyenler için de uygun bir inceleme/sökme-takma örneğidir.

Kullanım Alanları

• Merdiven veya koridor aydınlatmasında, anahtara basıldıktan belirli bir süre sonra ışığın otomatik olarak sönmesini sağlamak.
• Elektronik dolap veya cihaz kutusu içindeki havalandırma fanının, ana cihaz kapatıldıktan sonra bir süre daha çalışıp kendiliğinden durmasını sağlamak.
• Giriş kapısındaki elektromanyetik kilidin, butona basıldıktan belirli bir süre açık kalıp ardından otomatik olarak yeniden kilitlenmesini sağlamak.
• Sera veya bahçe sulama sisteminde, pompa veya solenoid vanayı belirlenen süre boyunca çalıştırıp ardından otomatik olarak durdurmak.
• Atölye ortamında bir kompresör, motor veya ısıtıcı elemanın, kumanda verildikten belirli bir süre sonra devreye girmesini sağlamak (gecikmeli başlatma).
• Hareket sensöründen gelen sinyal sonrasında dış cephe veya bahçe aydınlatmasının belirli bir süre yanık kalmasını sağlamak.
• Elektrikli kilit veya turnike gibi geçiş sistemlerinde, geçiş onayından sonra mekanizmanın belirli bir süre boyunca açık/etkin tutulmasını sağlamak.

Bağlantı ve Kullanım

Kartın güç girişi klemensine (+ ve -) DC 12V besleme bağlanır; besleme polaritesine dikkat edilmelidir, çünkü ters bağlantı karta zarar verebilir. Zamanlama, kart üzerindeki ayar potansiyometresi bir tornavida yardımıyla saat yönünde veya tersine çevrilerek istenen gecikme süresine göre ayarlanır. Röle çıkış klemensindeki COM (ortak) ucu anahtarlanacak hattın bir ucuna, senaryoya uygun olarak NA (normalde açık) veya NK (normalde kapalı) uçlarından biri ise hattın diğer ucuna bağlanır. Karta enerji verildiğinde veya tetikleme uygulandığında, ayarlanan süre dolana kadar röle mevcut konumunu korur; süre sonunda röle konum değiştirerek bağlı yükü anahtarlar. Anahtarlanacak yük 12V'un üzerinde bir gerilim (örneğin 220V AC şebeke hattı) ise bu hat sadece röle kontak klemensine bağlanır, kartın kendi besleme hattıyla hiçbir şekilde birleştirilmemelidir. Kalıcı montajdan önce, ayarlanan gecikme süresinin gerçekten istenen değere karşılık geldiğini düşük gerilimli bir test yüküyle (örneğin bir LED veya küçük bir lamba) doğrulamak, kurulum sonrası sürpriz yaşanmasını önler.

Paket İçeriği

• 1 x NE555 Zaman Gecikmeli Tekli Röle Kartı (RN-0379)
• Kart üzerinde lehimli güç ve röle bağlantı klemensleri
• Ayarlanabilir zamanlama potansiyometresi (kart üzerinde monte edilmiş halde)

Dikkat Edilmesi Gerekenler

• Besleme gerilimi ve polaritesi ters bağlanırsa kart ve üzerindeki entegre zarar görebilir; DC 12V değerine ve doğru polariteye dikkat edilmelidir.
• Röle kontaklarının anma akım ve gerilim değerleri aşılacak şekilde yük bağlanmamalıdır; aşırı yük kontakların kaynamasına veya kartın arızalanmasına yol açabilir.
• Motor, solenoid ve röle bobini gibi endüktif yükler anahtarlanırken kontak ömrünü uzatmak için DC yüklerde bobine ters paralel bağlanan bir koruma (flyback) diyodu, AC yüklerde ise diyot yerine RC snubber veya varistör (MOV) kullanılması önerilir.
• Kart açık PCB yapıda olduğundan nemden, tozdan ve iletken parçacıklardan korunmalı, uygun bir muhafaza içine monte edilerek kullanılmalıdır.
• Gecikme süresi bir potansiyometre ile ayarlandığından, sıcaklık ve kondansatör toleransına bağlı olarak gerçek süre okunan değerden hafifçe sapabilir.
• Röle kontaklarına şebeke gerilimi (220V AC) gibi yüksek gerilimler bağlanacaksa elektrik güvenliği kurallarına uyulmalı, enerjili hatta müdahale edilmemelidir.
• Ayar potansiyometresi mekanik bir bileşendir; sonuna dayandıktan sonra zorlanarak döndürülmesi potansiyometreyi kalıcı olarak bozabilir.
• Kart üzerinde kısa devre koruması bulunmayabileceğinden, röle çıkış hattında ayrıca uygun değerde bir sigorta kullanılması önerilir.
