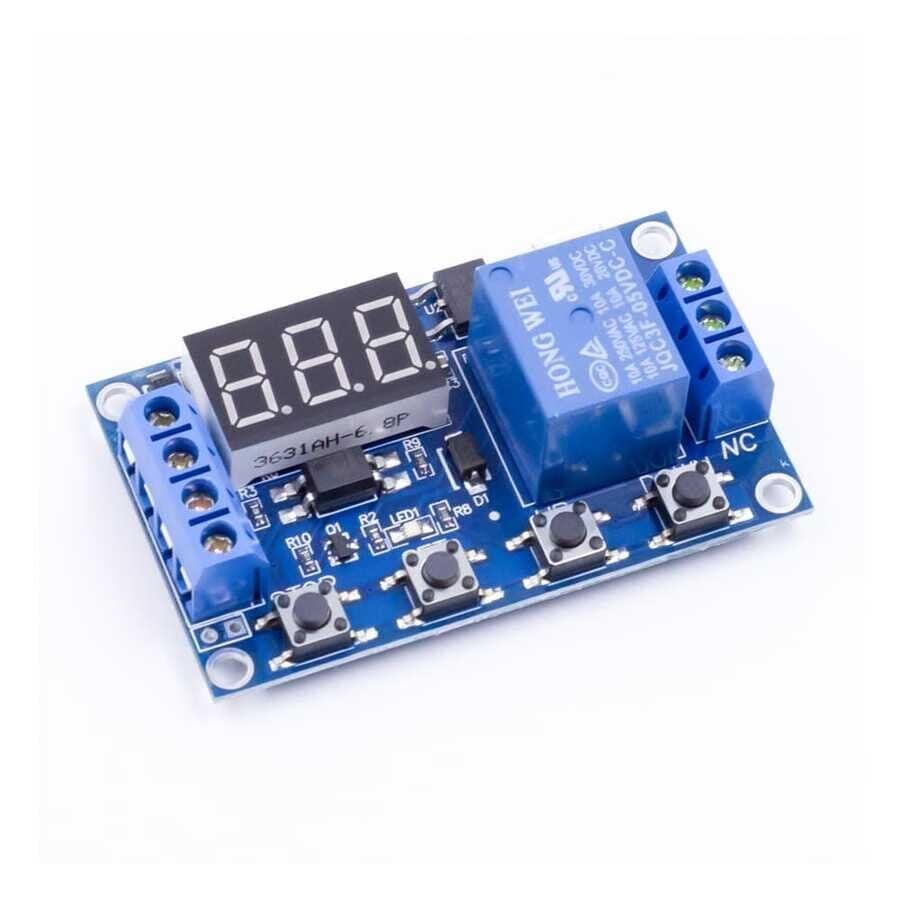

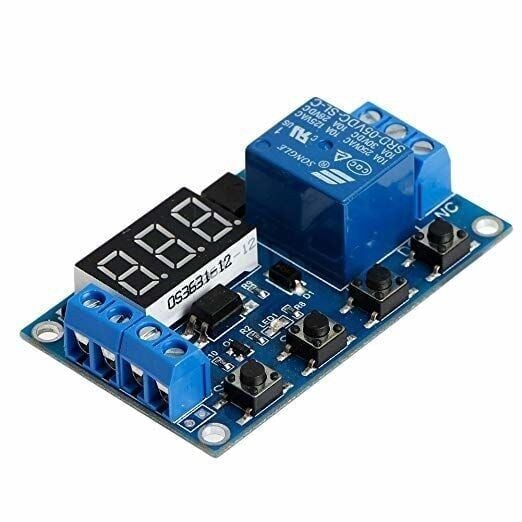

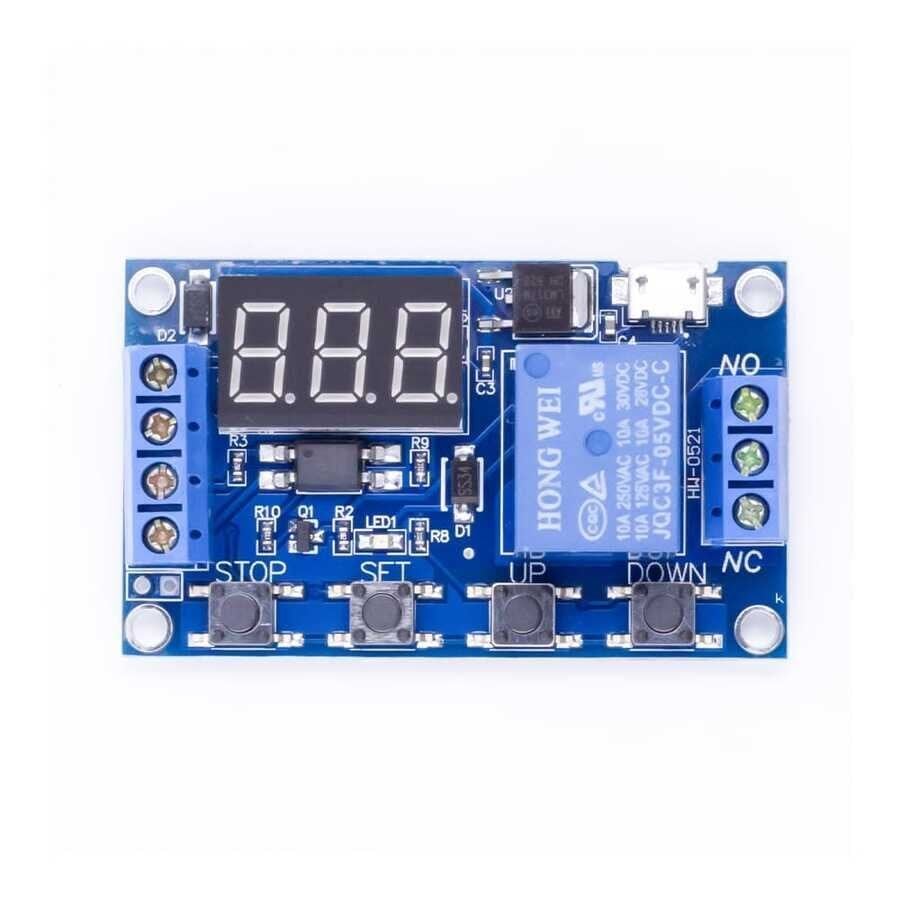

Zamanlayıcı Röle Kartı Zamanlayıcı 5-12V DC

Zamanlayıcı röle kartı, düşük gerilimli bir DC güç kaynağından gelen kontrol sinyalini kullanarak elektromekanik bir röle üzerinden farklı gerilim ve akımdaki bir yükü belirli bir süre boyunca açık ya da kapalı tutmayı sağlayan bağımsız bir kontrol modülüdür. 5-12V DC besleme aralığında çalışan kart, üzerindeki zamanlama devresi sayesinde tetiklendiği andan itibaren önceden ayarlanmış bir süre kadar rölesini enerjilendirir ya da belirli bir gecikmeyle devreyi anahtarlar; böylece harici bir mikrodenetleyici veya PLC olmadan da bağımsız, zamanlamalı anahtarlama işlevi elde edilir. Ev otomasyonu, sulama sistemleri, aydınlatma kontrolü ve küçük ölçekli atölye/hobi uygulamalarında, bir çıkışı belirli bir gecikmeyle tetiklemek veya periyodik olarak açıp kapatmak amacıyla tercih edilir. Röle çıkışının kontrol devresinden elektriksel olarak ayrık olması sayesinde, düşük gerilimli bir Arduino veya benzeri denetleyici çıkışıyla, çok daha yüksek akım veya gerilim gerektiren bir yük güvenli şekilde anahtarlanabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Kart, 5V ile 12V DC arasındaki farklı besleme gerilimlerine uyum sağladığı için Arduino, Raspberry Pi veya adaptör çıkışlı projelerde ayrı bir gerilim dönüştürücüye ihtiyaç duymadan kullanılabilir.
• Üzerindeki röle sayesinde düşük gerilimli bir kontrol sinyali ile motor, lamba, pompa veya fan gibi çok daha yüksek akımlı ya da farklı gerilimdeki yükler anahtarlanabilir.
• Bağımsız çalışabilen yapısı sayesinde ek bir mikrodenetleyici, yazılım veya kod yazımı gerekmeden doğrudan kurulup çalıştırılabilir.
• Vidalı terminal blokları, güç ve yük bağlantılarının lehim gerektirmeden hızlı, sağlam ve tekrar sökülüp takılabilir şekilde yapılmasını sağlar.
• Kart üzerindeki LED gösterge, rölenin anlık durumu ve zamanlama sürecinin işleyişi hakkında görsel geri bildirim sunar.
• Kontrol devresi ile röle kontağı arasındaki galvanik ayrım, düşük gerilimli tetikleme tarafının yüksek gerilimli/yüksek akımlı yük tarafından elektriksel olarak izole kalmasını sağlar.

Kullanım Alanları

• Sera veya bahçe sulama sisteminde, butona basıldığında vanayı belirli bir süre açık tutup ardından otomatik olarak kapatmak.
• Merdiven veya ortak alan aydınlatmasında, düğmeye basıldıktan sonra lambayı bir süre yanık tutup kendiliğinden söndürmek.
• Akvaryum, kuluçka makinesi veya küçük bir sera dolabında ısıtıcı ya da havalandırma fanını belirli aralıklarla döngüsel olarak açıp kapatmak.
• Küçük bir DC pompayı veya karıştırıcı motoru, tetiklendikten belirli bir süre sonra devreye girecek şekilde geciktirmeli olarak çalıştırmak.
• Elektrikli kilit veya kapı açma mekanizmasında, kapı açıldıktan belirli bir süre sonra motoru veya solenoidi otomatik olarak durdurmak.
• Atölyede kurulan test düzeneklerinde, bir devreyi belirli bir süre enerjili tutup ardından otomatik olarak kesmek.
• Hobi projelerinde bir fanı veya havalandırma sistemini belirli aralıklarla devreye alıp durdurarak periyodik havalandırma sağlamak.

Bağlantı ve Kullanım

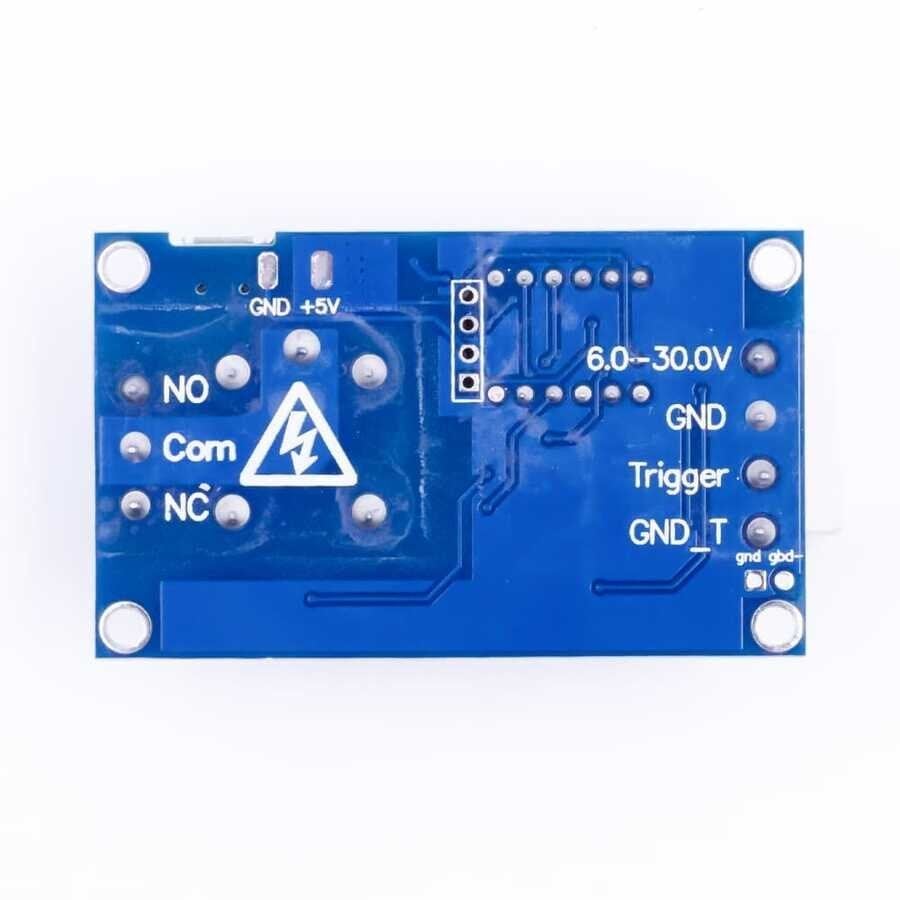

Kartın güç giriş terminaline, 5-12V DC aralığında uygun bir adaptör veya güç kaynağının artı (+) ve eksi (-) uçları doğru polarite ile bağlanır. Zamanlama modu ve gecikme süresi, kart üzerindeki potansiyometre veya buton/anahtar kullanılarak ayarlanır; tetikleme girişi aktif hale geldiğinde röle, seçilen moda göre devreye girer veya ayarlanan sürenin sonunda düşer. Kontrol edilecek yük (lamba, motor, pompa vb.), rölenin ortak (COM) ve normalde açık (NA) ya da normalde kapalı (NK) terminallerine, yükün kendi besleme hattı üzerinden seri bağlanır. Şebeke gerilimiyle çalışan bir yük bağlanacaksa, röle çıkış hattının yükün kendi elektrik devresinden bağımsız olduğu ve kartın sadece anahtarlama görevi gördüğü unutulmamalıdır. İstenen varsayılan duruma göre yük, rölenin normalde açık (NA) ucuna bağlanırsa besleme kesikken devre açık kalır, normalde kapalı (NK) ucuna bağlanırsa besleme kesikken devre kapalı kalır; bu seçim, elektrik kesintisi durumunda yükün güvenli tarafta kalması açısından önceden planlanmalıdır. Kurulum sonrası devreye almadan önce, kart üzerinde ayarlanan mod ve süre gerçek yük bağlı değilken bir kez test edilerek röle ve LED göstergenin beklenen şekilde tepki verdiği doğrulanmalıdır.

Paket İçeriği

• 1 x Zamanlayıcı röle kartı (RN-0121)

Dikkat Edilmesi Gerekenler

• Röle kontaklarının akım ve gerilim sınırları aşılmamalıdır; özellikle şebeke gerilimindeki yüksek akımlı yükler için kontak değerleri mutlaka kontrol edilmelidir.
• Besleme gerilimi kartın belirtilen 5-12V DC aralığının dışına çıkarılmamalı, güç girişine ters polarite ile bağlantı yapılmamalıdır.
• Röle anahtarlama sırasında kontaklarda kıvılcım oluşabileceğinden, kart nemden, tozdan ve yanıcı gazlardan uzak, kuru bir ortamda kullanılmalıdır.
• Şebeke gerilimiyle (220V AC) çalışan bir yük bağlanacaksa, tüm bağlantılar enerji kesilmiş haldeyken yapılmalı ve uygun izolasyon önlemleri alınmalıdır; bu tür bağlantılarda yetkin bir kişiden destek alınması önerilir.
• DC endüktif yüklerde (DC motor, solenoid, röle bobini) yüke paralel TERS YÖNDE bir koruma (flyback) diyodu kullanılmalıdır; şebeke gerilimindeki AC endüktif yüklerde diyot KULLANILMAZ, bunun yerine röle kontağına paralel RC snubber devresi tercih edilir.
• Zamanlama süresi ayarlandıktan sonra kart üzerindeki potansiyometre veya anahtar konumunun titreşim ya da yanlışlıkla temas sonucu değişmediğinden ara sıra kontrol edilmesi önerilir.
• Yük olarak seçilecek cihazın çektiği akım ve gerilimin röle kontaklarının anma değerlerini aşmadığından emin olunmalı, sınıra yakın yüklerde pay bırakılmalıdır.
• Kart açıkta (kutusuz) kullanılacaksa, canlı terminallere kazara temas edilmemesi için uygun bir muhafaza veya proje kutusu içine alınması önerilir.
