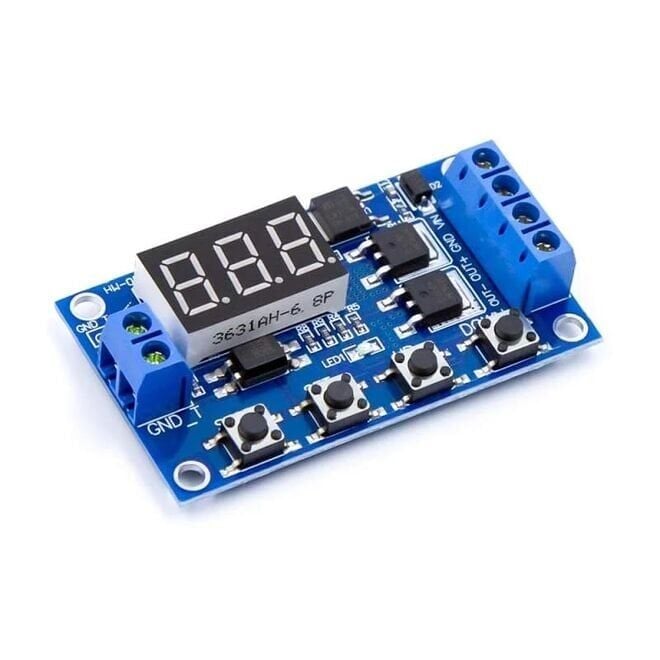

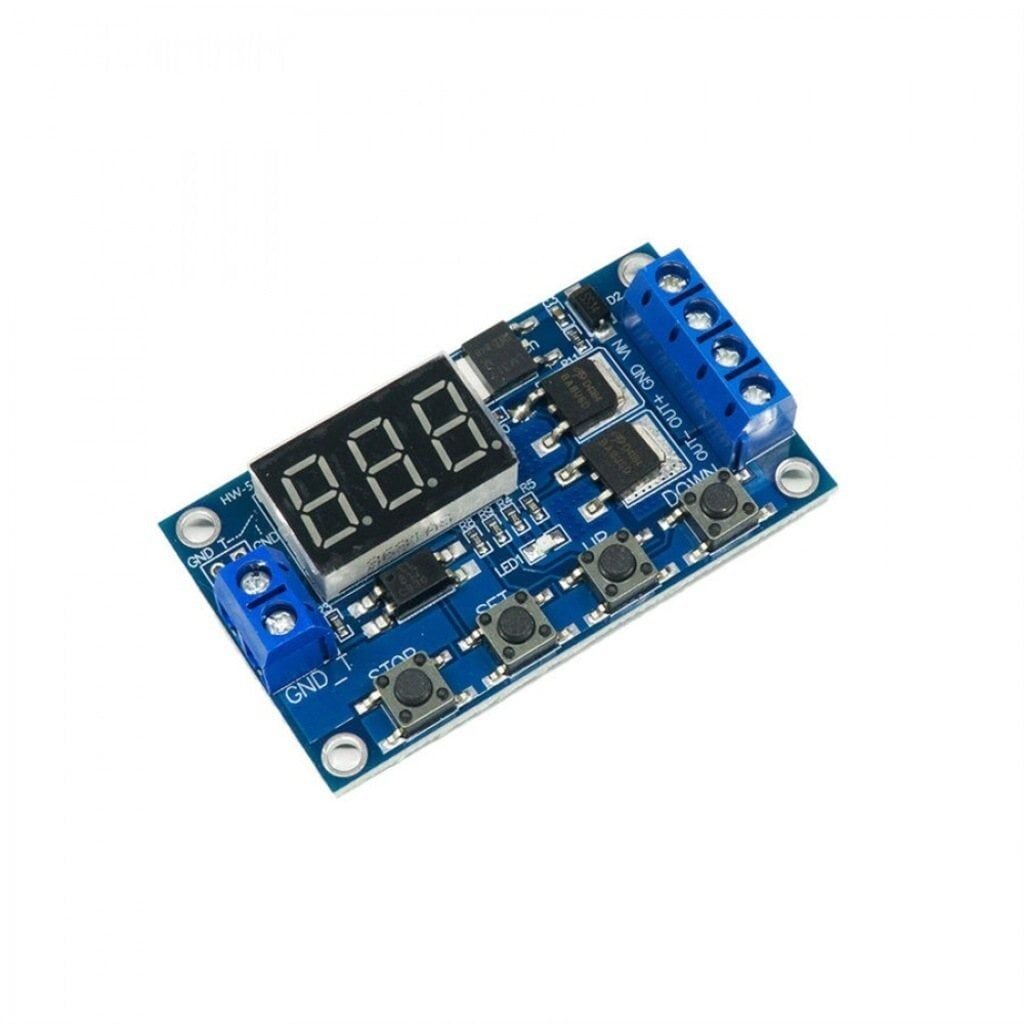

Zamanlayıcı Anahtarlama Kartı - MOSFET Zamanlayıcı 5-30V DC

RN-0097 Zamanlayıcı Anahtarlama Kartı, MOSFET tabanlı katı hal bir anahtarlama devresidir ve 5-30V DC gerilim aralığında çalışan sistemlerde bir yükü belirli bir süre boyunca açık veya kapalı tutmak için kullanılır. Tetikleme girişine gelen sinyal veya bağlı butona basılmasıyla zamanlama döngüsü başlar; MOSFET anahtar iletime geçerek bağlı DC yükü besler ve ayarlanan süre dolduğunda çıkışı otomatik olarak keser. Mekanik röleli zamanlayıcılardan farklı olarak hareketli kontak ve bobin içermediği için sessiz çalışır, kontak aşınması yaşanmaz ve anahtarlama ömrü mekanik çözümlere göre daha uzundur. Gecikme süresi kart üzerindeki potansiyometre ile harici bir mikrodenetleyici veya yazılım gerekmeden elle ayarlanır; motor, LED aydınlatma, elektromıknatıs, pompa ve solenoid gibi DC beslemeli yükler için basit ve düşük maliyetli bir gecikmeli açma/kapama çözümü sunar. Küçük boyutu sayesinde mevcut bir pano, proje kutusu veya cihaz içine kolayca yerleştirilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• MOSFET tabanlı katı hal anahtarlama sayesinde mekanik röleli zamanlayıcılara göre sessiz çalışır ve kontak aşınması yaşanmaz.
• 5-30V DC geniş gerilim aralığı sayesinde 6V, 12V ve 24V gibi farklı DC besleme sistemlerinde kullanılabilir.
• Kart üzerindeki potansiyometre ile gecikme süresi harici bir programlama veya yazılım gerekmeden elle ayarlanabilir.
• Tetikleme girişi harici bir buton, sensör çıkışı veya kontrol sinyaliyle tetiklenerek zamanlama döngüsünü otomatik başlatır.
• Katı hal MOSFET çıkışı, mekanik kontaklara göre daha hızlı tepki süresi ve daha uzun kullanım ömrü sağlar.
• Kompakt kart yapısı sayesinde mevcut bir devre veya proje kutusu içine kolayca entegre edilebilir.

Kullanım Alanları

• Bir buton ile tetiklenen elektrikli kapı kilidinin veya turnikenin, kart üzerinden ayarlanan süre kadar açık kalıp ardından kendiliğinden kilitlenmesini sağlamak.
• Sera veya bahçe sulama sisteminde, nem sensöründen veya zaman anahtarından gelen tetikleme sinyaliyle solenoid vanayı belirli bir süre açık tutup ardından otomatik kapatmak.
• Bir DC fanın veya havalandırma motorunun, hareket sensöründen gelen sinyalle belirli bir süre çalışıp yeniden hareket algılanana kadar kendiliğinden durmasını sağlamak.
• Merdiven veya koridor aydınlatmasında, düğmeye basıldığında LED panelin ayarlanan süre boyunca yanıp kimse geçmediğinde otomatik sönmesini sağlamak.
• Küçük bir DC pompanın, doldurma veya boşaltma işlemi için tetikleme sinyaliyle kısa süreli çalıştırılıp otomatik olarak durdurulmasını sağlamak.
• Bir elektromıknatısın veya solenoidin yalnızca gerekli süre boyunca enerjilenip ardından kesilmesini sağlayarak gereksiz ısınmayı ve enerji tüketimini azaltmak.
• Test düzeneklerinde veya prototip devrelerde, bir DC yükün tekrarlanabilir ve ayarlanabilir süreyle otomatik olarak devreye alınıp kesilmesini sağlamak.

Bağlantı ve Kullanım

Kartın güç giriş uçlarına (V+ / V-) kullanılacak DC besleme kaynağı 5-30V aralığında olacak şekilde, polariteye dikkat edilerek bağlanır. Anahtarlanacak DC yük (motor, LED, solenoid vb.) MOSFET çıkış uçlarına bağlanır; böylece yük akımı doğrudan kart üzerinden geçer ve besleme kaynağıyla aynı devreyi paylaşır. Tetikleme girişine bağlanan buton veya harici kontrol sinyali kısa süreli aktif edildiğinde zamanlama döngüsü başlar; kart üzerindeki potansiyometre bir tornavida ile yavaşça çevrilerek istenen gecikme süresi ayarlanır ve ayar sonrası birkaç deneme tetiklemesiyle sürenin beklenen aralıkta olduğu kontrol edilir. İlk kurulumda yük yerine düşük güçlü bir test lambası (veya besleme gerilimine uygun seri direnç ile bir LED) bağlanarak devrenin doğru çalıştığından emin olunması, ardından asıl yükün bağlanması önerilir. Bağlantı yapılmadan önce yükün akım ve gerilim değerlerinin kartın anahtarlama kapasitesiyle uyumlu olduğundan ve kullanılan kabloların yük akımına uygun kesitte olduğundan emin olunmalıdır.

Paket İçeriği

• 1 x Zamanlayıcı Anahtarlama Kartı (MOSFET, 5-30V DC)

Dikkat Edilmesi Gerekenler

• Besleme gerilimini ve yük akımını kartın 5-30V DC aralığının ve MOSFET'in anahtarlama kapasitesinin dışına çıkarmayın; aşırı yükleme MOSFET'in zarar görmesine yol açabilir.
• Endüktif yükler (motor, solenoid, röle bobini) bağlanırken ters EMK'ya karşı uygun bir flyback diyot kullanılması önerilir.
• Yüksek akımlı yüklerde MOSFET üzerinde ısınma oluşabileceğinden kartın havalandırmasının yeterli olduğundan emin olun, gerekirse soğutucu ekleyin.
• Güç ve yük bağlantılarını ters polarite ile yapmayın; ters bağlantı karta ve/veya bağlı yüke zarar verebilir.
• Potansiyometreyi ayarlarken aşırı güç uygulamaktan kaçının, hassas ayar için yavaş ve kontrollü çevirin.
• Kartı nem ve statik elektrikten koruyun; PCB üzerindeki lehim noktalarına kısa devreye yol açacak iletken cisimler değdirmeyin.
• Kartı yalıtımsız halde metal bir yüzeye veya panoya monte etmeyin; alt yüzeydeki lehim noktalarının kısa devre yapmaması için gerekirse izole ayaklar veya bir taban kullanın.
• Bağlantıları değiştirmeden veya kartı sökmeden önce besleme gerilimini kesin, enerjili haldeyken müdahale etmeyin.
