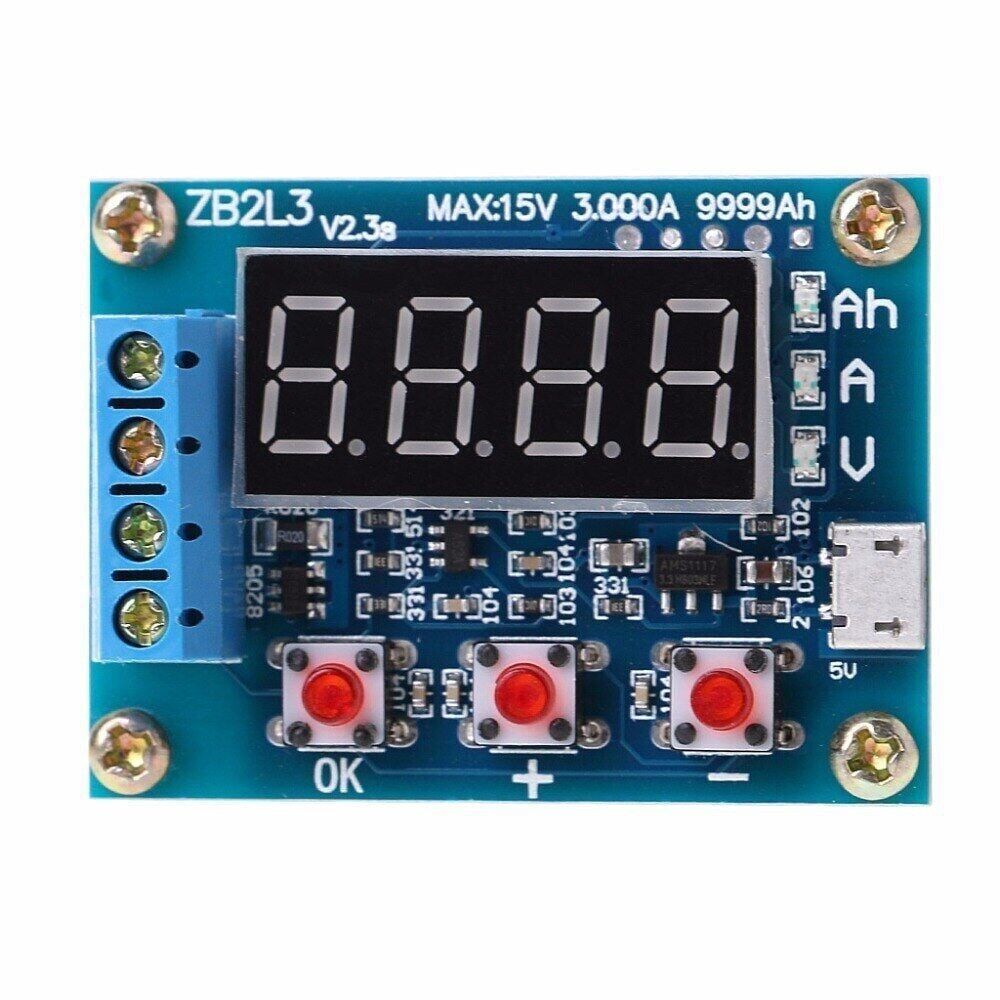

ZB2L3 18650 Lityum Batarya Kapasite Ölçer Deşarj Modülü
ZB2L3, tekli 18650 lityum iyon pilin gerçek kapasitesini ölçmek için tasarlanmış bağımsız bir deşarj test modülüdür. Pil ve harici yük direnci kartın vidalı klemenslerine bağlanır; modül pili bu direnç üzerinden kontrollü şekilde deşarj ederken gerilim, akım ve süreyi ölçerek gerçek kapasiteyi mAh cinsinden hesaplar. Böylece etikette yazan kapasite ile pilin fiilen verdiği kapasite karşılaştırılabilir, yorgun hücreler ayıklanabilir. Ayarlanan bitiş gerilimine ulaşıldığında deşarj otomatik durur, pil aşırı deşarjdan korunur. Modül; hobi elektroniği ve pil eşleştirme amacıyla kullanılır.
Teknik Özellikler
| Ürün Tipi | 18650 lityum pil kapasite ve deşarj test modülü |
| Test Edilen Pil Tipi | Tekli 18650 Li-ion hücre (nominal 3,7V) |
| Pil Bağlantısı | Vidalı klemens (pil kablo ya da harici tutucu ile bağlanır; kart üzerinde yerleşik yuva yoktur) |
| Ölçülen Değerler | Gerilim (V), akım (A), kapasite (mAh) |

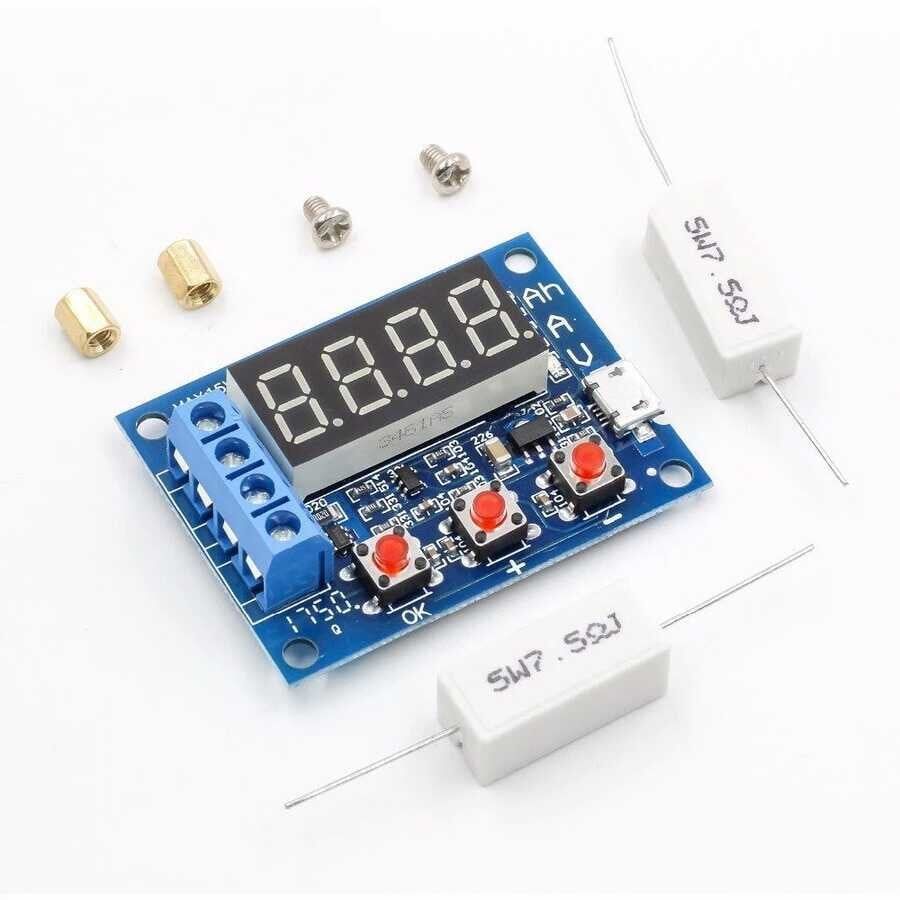

| Deşarj Yöntemi | Klemense bağlanan harici yük direnci üzerinden deşarj (tipik olarak 7,5Ω 5W güç direnci kullanılır) |
| Deşarj Akımı | Bağlanan harici yük direncinin değerine göre belirlenir (menüden ayarlanan bir akım kademesi yoktur) |
| Bitiş (Kesme) Gerilimi | Kullanıcı tarafından ayarlanabilir; ayarlanan değere ulaşınca deşarj otomatik durur |
| Gösterge | Üzerinde dijital ekran; gerilim, akım ve kapasite canlı olarak izlenir |
| Modül Beslemesi | Kontrol devresi için harici USB güç girişi gerekir (test edilen pilden bağımsız) |
| Çalışma Prensibi | Pil enerjisini dirençli yük üzerinden harcayarak gerçek kapasiteyi hesaplama |
| Isı Davranışı | Deşarj sırasında yük direnci ısınır, havalandırmalı ortamda kullanım gerektirir |
| Uyumlu Hücre Boyutu | Standart 18650 silindirik format (yaklaşık 18×65mm) |
| Kullanım Şekli | Bağımsız masaüstü/tezgah üstü ölçüm modülü |
| Pil Yerleştirme Yönü | Kutup yönü (+/-), pil klemensi üzerindeki işarete uygun şekilde bağlanır |
| Kapasite Birimi | mAh (miliamper-saat) |

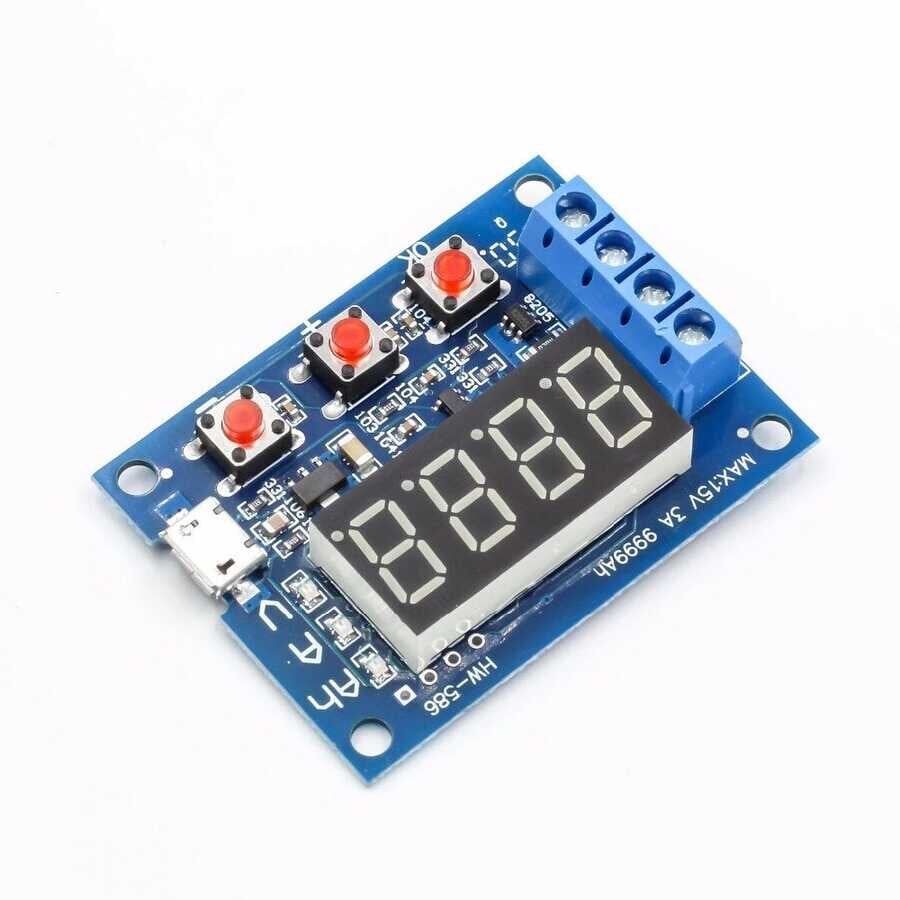

| Fiziksel Yapı | Açık PCB kart üzerinde dijital gösterge, ayar tuşları ve vidalı klemensler; kasasız tasarım |
| Kontrol Yöntemi | Ayarlar ve sonuçlar modül üzerindeki tuşlar ve ekran aracılığıyla yönetilir |
| Yazılım Gereksinimi | Bilgisayar veya mobil uygulama gerektirmez, ölçüm modül üzerinde tamamlanır |
Öne Çıkan Özellikler
- Tekli 18650 pilin etiketinde yazan kapasite ile fiilen verdiği gerçek kapasiteyi karşılaştırma imkanı sunar.
- Gerilim, akım ve biriken kapasite değerleri test süresince gösterge üzerinden izlenir.
- Ayarlanan bitiş gerilimine ulaşıldığında deşarjı otomatik olarak keserek pili aşırı deşarjdan korur.
- Kontrol devresi ayrı bir USB kaynağından beslendiği için test edilen pilin enerjisinin tamamı ölçüme ayrılır.
- Yerleşik gösterge sayesinde bilgisayara veya ek bir yazılıma bağlanmadan, modül üzerinden bağımsız olarak sonuç okunabilir.
- Açık kart tasarımı, pilin klemense bağlanması ve test sonunda ayrılması işlemini elle hızlı ve kolay hale getirir.
- Küçük ve hafif yapısı sayesinde çalışma masasında az yer kaplar, taşınabilir bir test istasyonu olarak kullanılabilir.
Kullanım Alanları
- İkinci el veya elden çıkarılmış 18650 pillerin gerçek kapasitesini ölçüp yeniden kullanılabilir olup olmadığına karar vermek.
- El feneri veya powerbank gibi cihazlardan çıkarılan hücreleri yeniden kullanmadan önce test etmek.
- Bir batarya paketi için birbirine yakın kapasiteli 18650 hücreleri eşleştirip seri veya paralel grup oluşturmak.
- Farklı satıcılardan alınan 18650 pillerin etiketinde yazan mAh değerinin gerçeği yansıtıp yansıtmadığını doğrulamak.
- Hobi projelerinde kullanılan pillerin zaman içindeki kapasite kaybını periyodik olarak izlemek.
- Elektrikli el aletlerinde veya LED fenerlerde kullanılacak pilleri kurulum öncesinde kapasitelerine göre sınıflandırmak.
- Hurda dizüstü bilgisayar veya elektrikli bisiklet pil paketlerinden sökülen 18650 hücrelerden hangilerinin yeniden kullanılabilir durumda olduğunu tek tek belirlemek.
- Atölye veya laboratuvar ortamında elde bulunan farklı yaş ve markadaki 18650 stoğunu tek tek test ederek etiketleyip raflamak.
Bağlantı ve Kullanım
Modülü kullanmak için önce yük direncini direnç klemensine, test edilecek 18650 pili ise kutup yönüne (+/-) dikkat ederek pil klemensine bağlayın. Ardından modülü micro-USB girişinden 5V besleme ile çalışır hale getirin. Ekran üzerindeki ayar tuşlarından istenen bitiş (kesme) gerilimini ve kullanılan yük direncinin ohm değerini girdikten sonra testi başlatın; işlem boyunca gerilim, akım ve biriken kapasite ekrandan canlı olarak izlenebilir. Ayarlanan kesme gerilimine ulaşıldığında deşarj kendiliğinden durur ve ölçülen mAh değeri ekranda okunabilir halde kalır. Sonucu not ettikten veya fotoğrafladıktan sonra pil klemensten ayrılabilir ve modül bir sonraki hücre için tekrar hazır hale gelir.
Paket İçeriği
- 1 x ZB2L3 18650 kapasite ölçer deşarj modülü
- Modülü çalıştırmak için gereken 5V USB güç kablosu kutuda bulunmayabilir; bu durumda uygun bir USB kablosu ve adaptör ayrıca temin edilmelidir.
Dikkat Edilmesi Gerekenler
- Deşarj sırasında yük direnci ısınabilir; modülü yanıcı yüzeylerden uzak ve havalandırmalı bir yerde kullanın.
- Pili klemense ters kutupla (+/-) bağlamayın; bu hem pile hem modüle zarar verebilir.
- Modülün kontrol devresi ayrı bir USB güç kaynağına ihtiyaç duyar; besleme olmadan ölçüm yapılamaz.
- Şişmiş, hasar görmüş veya sızıntı yapan 18650 pilleri bu modülle test etmeyin.
- Uzun süren deşarj testleri sırasında modülü gözetimsiz bırakmayın.
- Testi tamamladıktan sonra pili klemensten ayırmadan önce deşarjın tamamen durduğundan emin olun.
- Modül, sadece pil kapasitesini ölçmek içindir; şarj cihazı olarak kullanılamaz, pili şarj etmez.
- Standart 18650 boyutundan farklı ölçüde veya koruma devresiz/korumalı olduğu belirsiz hücreleri klemense bağlarken üretici uyarılarına dikkat edin.
- Deşarj testi tamamlanmadan modülün USB beslemesini kesmeyin; besleme kesilirse ölçüm yarıda kalabilir ve pil kısmen deşarjlı halde kalabilir.
