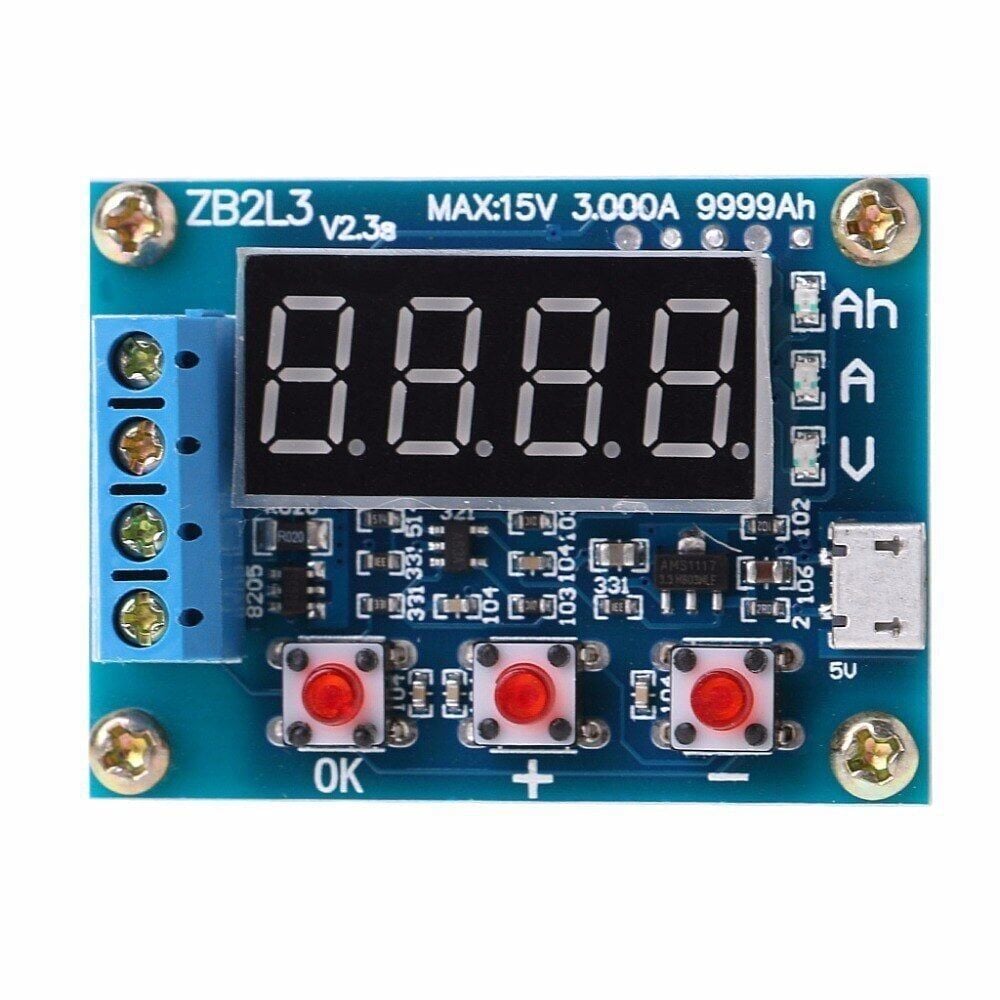

ZB2L3 Batarya Kapasite Test Edici

ZB2L3, tek hücreli lityum iyon (18650 tipi) pillerin gerçek kapasitesini ölçmek için tasarlanmış bir batarya kapasite test kartıdır. Çalışma prensibi, pili etiketindeki mAh değerine değil, gerçek performansına göre değerlendirmektir: cihaz pili sabit akımlı bir yük üzerinden deşarj ederken gerilimi sürekli izler ve pil önceden belirlenen alt gerilim sınırına düşene kadar geçen süre ile akım değerinden toplam kapasiteyi (mAh) hesaplar; sonuç kart üzerindeki göstergeden doğrudan okunur. Bu da özellikle çok sayıda ikinci el veya kullanılmış 18650 hücreyi hızlıca ayıklamak isteyen hobi elektronikçileri, tamirciler ve küçük ölçekli üreticiler için pratik bir çözüm sunar. Klasik multimetreyle sadece o anki gerilimi ölçmek pilin ne kadar enerji depolayabildiği hakkında yeterli bilgi vermez; ZB2L3 gibi deşarj bazlı bir test cihazı ise pili gerçek kullanım koşullarına yakın bir yükle boşaltarak dakikalar-saatler süren bir ölçüm sonunda somut bir mAh değeri ortaya koyar.

Teknik Özellikler

Öne Çıkan Özellikler

• Sabit akımlı deşarj yöntemi kullanarak pilin kutusunda yazan mAh değerini değil, o anki gerçek kapasitesini ölçer.
• Kartın kendi çalışma gücünü mikro USB girişinden alması, test edilen pilin yalnızca deşarj devresine dahil olmasını sağlayarak ölçüm mantığını basitleştirir.
• Deşarj işlemi, kullanıcının belirlediği alt gerilim sınırına ulaşıldığında kendiliğinden durur; bu sayede pil aşırı deşarj edilerek zarar görmez ve test her seferinde tekrarlanabilir/kıyaslanabilir koşullarda tamamlanır.
• Kompakt kart yapısı sayesinde masaüstünde az yer kaplar ve birden fazla kart yan yana kullanılarak paralel test istasyonu kurulabilir.

Kullanım Alanları

• Elektrikli tornavida, el feneri, powerbank gibi cihazlardan sökülen kullanılmış 18650 hücrelerin yeniden kullanılabilir mi yoksa hurdaya mı ayrılacağının belirlenmesi.
• Laptop pil paketlerinden veya elektrikli bisiklet/scooter pil gruplarından çıkarılan çok sayıda hücrenin tek tek test edilip kapasitelerine göre sınıflandırılması.
• DIY powerbank veya kendi pil paketini saran hobi elektronikçilerinin, aynı pakette kullanacağı hücreleri birbirine yakın kapasitede eşleştirmesi (cell matching).
• İnternetten veya yerel satıcıdan alınan ucuz, orijinsiz 18650 pillerin üzerinde yazan mAh değerinin gerçeği yansıtıp yansıtmadığının kontrol edilmesi.
• Hobi atölyesinde biriken pil stokunun kapasitelerine göre gruplanıp etiketlenerek hangi hücrenin hangi projede kullanılacağına karar verilmesi.
• Eğitim ortamlarında öğrencilere batarya kapasitesinin somut ölçümlerle gösterilmesi.
• Aynı üründen alınmış birden fazla 18650 hücrenin fabrikasyon farkları nedeniyle gerçekte ne kadar birbirinden saptığının, kalite kontrol amaçlı karşılaştırmalı olarak ölçülmesi.
• Solar aydınlatma, kamp lambası veya el feneri gibi ürünlerin garanti/servis sürecinde, arızanın pilden mi yoksa cihazın kendisinden mi kaynaklandığının pil kapasitesi ölçülerek ayırt edilmesi.

Bağlantı ve Kullanım

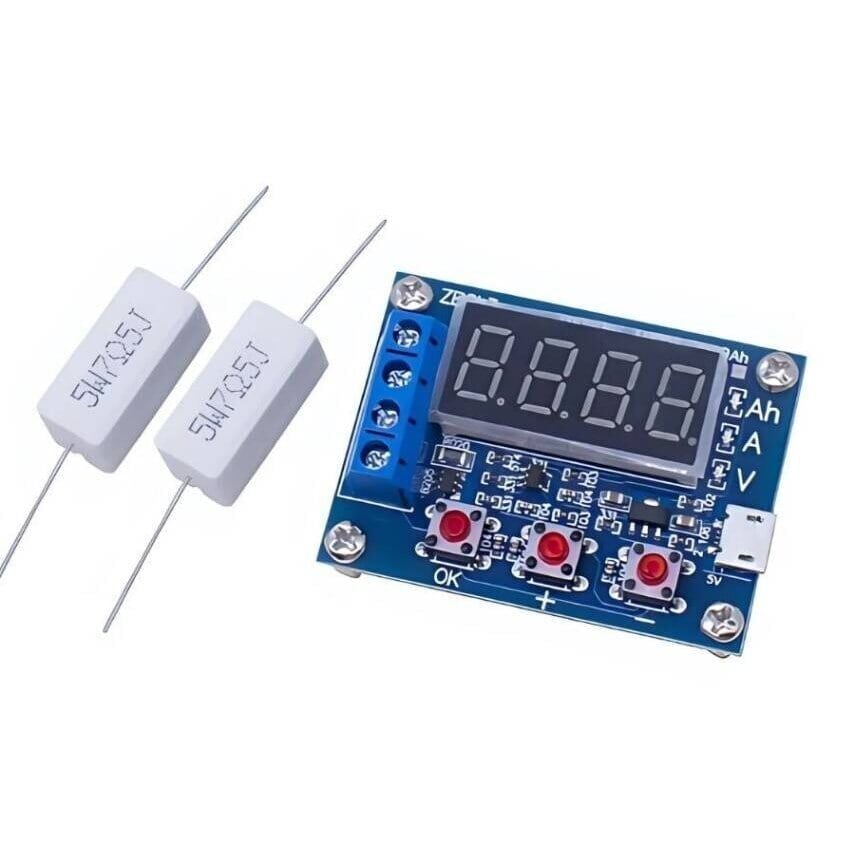

Test edilecek 18650 hücre ve yük direnci, kart üzerindeki vidalı klemenslere doğru kutuplama (+/-) ile bağlanır (kartta ayrı bir pil yuvası veya klips yoktur). Kartın kendisi çalışması için mikro USB girişinden 5V ile beslenir; bu besleme testi yapılan pilin devresinden ayrıdır ve pil bitse dahi kart çalışmaya devam eder. Deşarjın duracağı alt gerilim eşiği kart üzerindeki ayar butonlarıyla belirlenir ve test yine kart üzerindeki butondan başlatılır; test boyunca pilin gerilimi izlenir ve önceden belirlenen alt gerilim eşiğine ulaşıldığında deşarj otomatik olarak durur, toplam kapasite (mAh) değeri ise kart üzerindeki göstergeden okunur. Bir test tamamlandıktan sonra pil klemensten çıkarılıp bir sonraki hücre bağlanarak işlem tekrarlanabilir; bu sayede tek kartla art arda çok sayıda pil sırayla taranabilir. Uzun süren testlerde (özellikle yüksek kapasiteli hücrelerde) kartın havalandırmalı bir yerde, üzerine toz veya sıvı gelmeyecek şekilde durması, hem ölçüm doğruluğu hem de güvenlik açısından önerilir.

Paket İçeriği

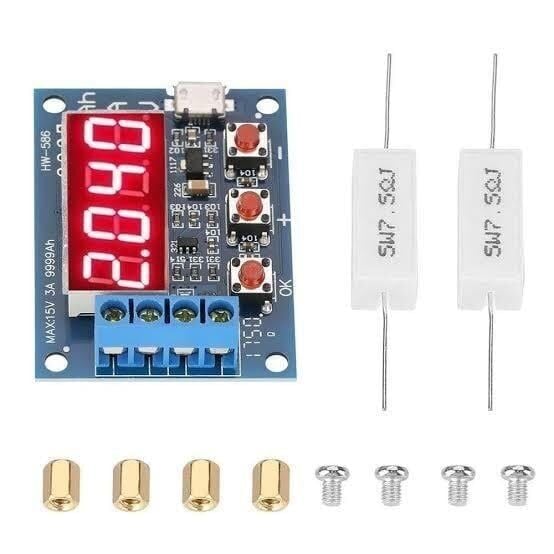

• 1 x ZB2L3 batarya kapasite test kartı

Dikkat Edilmesi Gerekenler

• Pilin (+) ve (-) kutuplarını kesinlikle ters bağlamayın; ters bağlantı hem karta hem de pile kalıcı zarar verebilir.
• Şişmiş, deforme olmuş, sızıntı yapan veya fiziksel hasarlı lityum hücreleri asla teste sokmayın.
• Deşarj sırasında yük direnci ve çevresi ısınır; kartı yanıcı yüzeylerden uzakta, havalandırması iyi bir ortamda kullanın.
• Test sürerken cihazın yanından uzun süre ayrılmayın; özellikle orijinsiz veya kalitesiz hücrelerde ısınma kaynaklı beklenmedik durumlar oluşabilir.
• Kartın kendi beslemesi için kullanılan mikro USB girişini, test edilen pilin bağlandığı klemens ile karıştırmayın; bunlar birbirinden bağımsız iki ayrı devredir.
• Kartın ürün sayfasında belirtilmeyen özellikleri (ör. tam ölçüm aralığı, azami deşarj akımı) hakkında varsayımda bulunmadan önce, kritik projelerde satıcıdan veya üreticiden teyit almanız önerilir.
• Farklı kimya veya farklı gerilim aralığına sahip pilleri (ör. LiFePO4, NiMH) kartın bu ürün için belirtilmemiş uyumluluğu doğrulanmadan test etmeyin.
